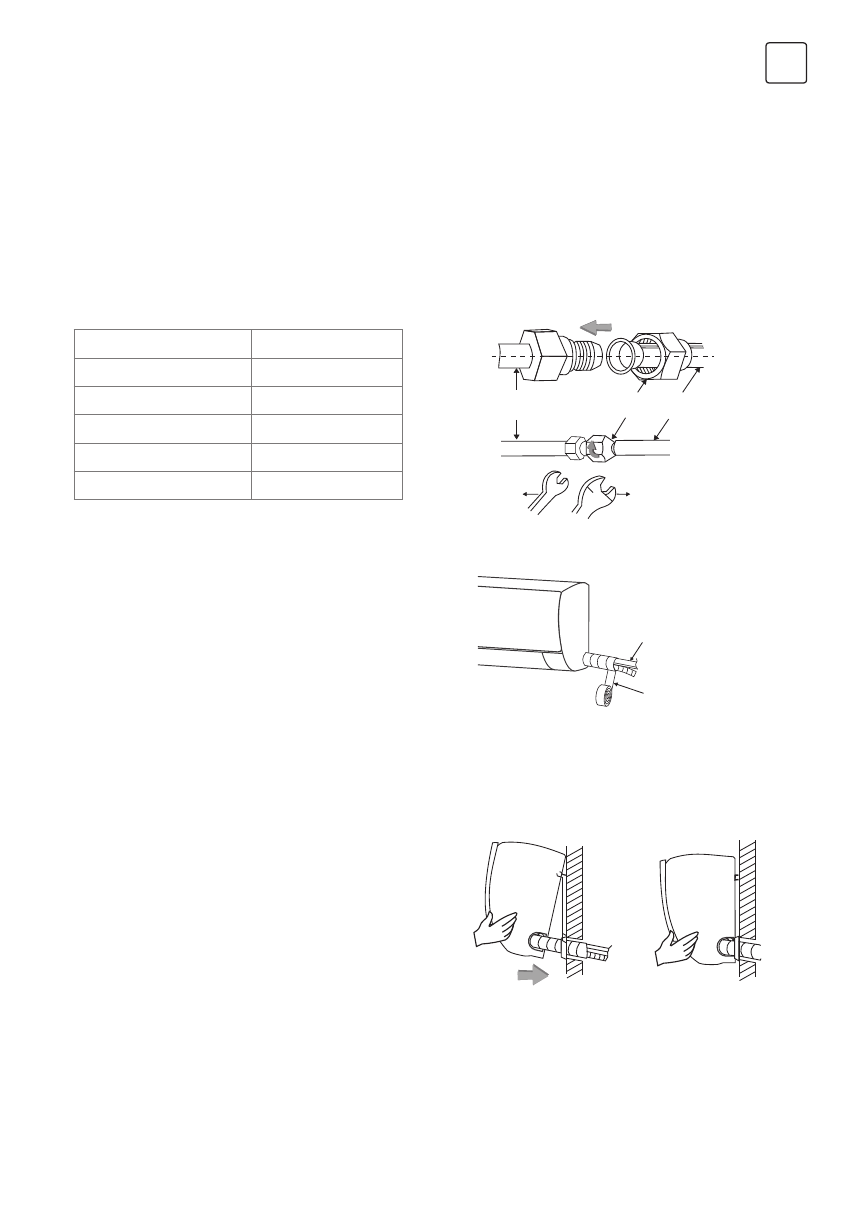

Соединение сливной трубы

Оберните трубопровод

1.  Снимите фиксированную часть, чтобы вытащить трубу внутреннего блока из корпуса. Заверните рукой

шестигранную гайку слева от шарнира до конца.

2.  Подсоедините соединительную трубу к внутреннему блоку:

Нацельтесь на центр трубы, затяните коническую гайку пальцами, а затем затяните коническую гайку
динамометрическим ключом, направление показано на диаграмме справа. Используемый крутящий
момент показан в следующей таблице.

Примечание:

 Перед установкой внимательно проверьте, нет ли повреждений стыков.

Соединения нельзя использовать повторно, за исключением случаев повторной развальцовки трубы.

1.  Используйте изоляционную втулку, чтобы обернуть

соединительную часть внутреннего блока и
соединительную трубу, а затем используйте
изоляционный материал для упаковки и герметизации
изоляционной трубы, чтобы предотвратить образование
конденсата воды на соединительной части.

2.  Подсоедините выпуск воды к сливным трубам и

направьте соединительную трубу, кабели и сливной
шланг прямо.

3.  Оберните соединительные трубы, кабели и сливной

шланг пластиковыми стяжками. Прокладывайте трубу с
уклоном вниз.

Размер трубки (мм)

Момент (Nm)

ɸ

6 /

ɸ

6. 35

15 ~ 88

ɸ

9 /

ɸ

9. 52

35 ~ 40

ɸ

12 /

ɸ

12.7

45 ~ 60

ɸ

15.88

73 ~ 78

ɸ

19.05

75 ~ 80

Таблица моментов затяжки

Труба внутреннего

блока

Гаечный

ключ

Динамометрический

ключ

Соединительная

труба

Дренажный шланг

и Силовые кабели

Пластиковая

лента

Коническая

гайка

Соединительная

труба

Крепление внутреннего блока

1.  Подвесьте внутренний блок на опорную доску и

переместите блок слева направо, чтобы убедиться, что
крюк правильно расположен на опорной плите.

2.  Надавите на нижнюю левую сторону и верхнюю

правую сторону устройства к доске для штифта, пока
крючок не войдет в паз и не издаст щелчок.
