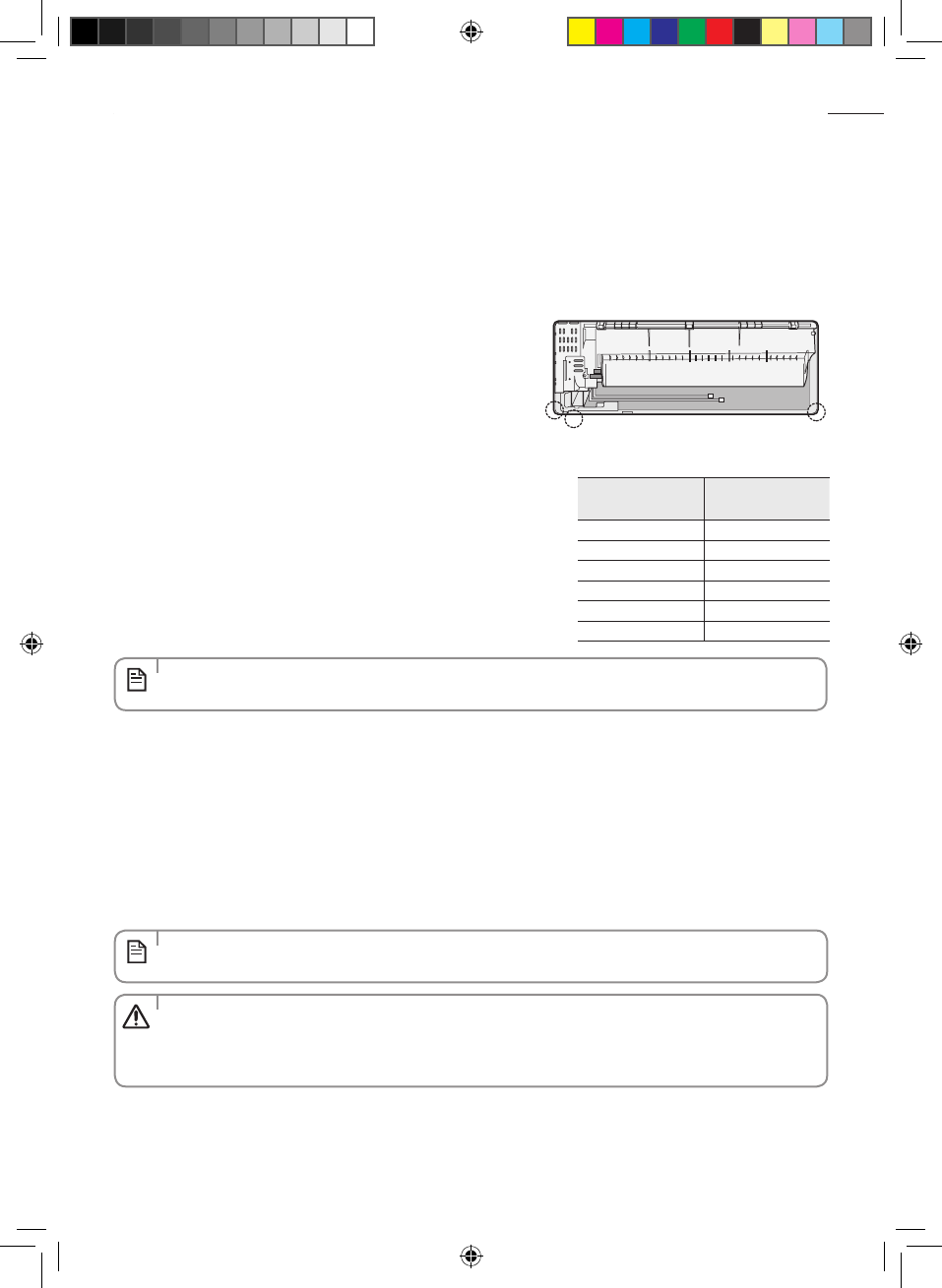

Установка и монтаж соединительных трубок внутреннего блока

1.  Вырежьте подходящую продавленную часть (A, B, C) на задней

панели внутреннего блока, если вы подключаете эту трубку
непосредственно с тыльной стороны.

2.   Сгладьте острые кромки.

3.  Снимите защитные колпачки с трубок и соедините соединительные

трубки одну с другой. Закрутите гайки сначала руками, а затем
с помощью динамометрического ключа, прилагая следующий
крутящий момент:

4.  Срежьте лишнюю  изоляцию из пеноматериала.

5.  При необходимости изогните трубку, чтобы уложить ее по днищу внутреннего блока. Затем протяните ее через

соответствующее отверстие.

  

Трубка не должна выступать из тыльной стенки внутреннего блока.

  

  Радиус изгиба должен быть 100 мм или больше.

6.   Пропустите трубку через отверстие в стене.

7.  Более подробная информация о том, как подключиться к наружному блоку и очищать воздух, приведена на

стр. 34 ~ 36.

Соединяйте внутренний и наружный блоки поставляемыми медными трубками с помощью раструбных соединений.
Применяйте только изолированные бесшовные трубы холодильного класса, (типа Cu DHP согласно ISO1337), очищенные от
смазки и раскисленные, рассчитанные на рабочие давления не менее 4200 кПа и на давление внутреннего разрыва не менее
20700 кПа. Ни в коем случае не должны применяться санитарно-технические медные трубы.
Имеются 2 трубки различного диаметра для хладагента:

 • Трубка меньшего диаметра для жидкого хладагента
 • Трубка большего диаметра для газообразного хладагента

Короткая трубка уже подсоединена к кондиционеру. Возможно,
вам придется удлинить эту трубку, воспользовавшись
соединительной трубкой (поставляется по отдельному заказу).

Способы присоединения к трубке хладагента различаются
в зависимости от положения выхода этой трубки по отношению к стене:

•   Справа (А)

•   Слева (B)

•   Снизу (С)

•   С тыльной стороны

B

A

C

Наружный

диаметр

Крутящий момент

(кгс

•

см)

ø6,35 мм

140~170

ø9,52 мм

250 ~280

ø12,70 мм

380~420

ø15,88 мм

440~480

ø19,05 мм

990~1210

ø22,23 мм

990~1210

•   Если вам понадобится укоротить или удлинить трубки, обратитесь к стр. 31 ~ 32.

•   Затяните накидную гайку динамометрическим ключом, указанным способом. Если накидная гайка будет затянута

слишком туго, раструб может сломаться, и возникнет утечка газа хладагента.

•   НЕ ЗАМУРОВЫВАЙТЕ СОЕДИНЕНИЯ ТРУБОК!

Все соединения трубок хладагента должны быть легко доступными и удобными для обслуживания.

•   Трубка должна быть изолирована и жестко закреплена на месте после окончания установки и испытания на утечку

газа; дополнительная информация приведена на стр. 37.

ПРИМЕЧАНИЕ

ПРИМЕЧАНИЕ

ОСТОРОЖНО
