•   После того, как вы выберите

направление трубки,
просверлите только одно
отверстие.

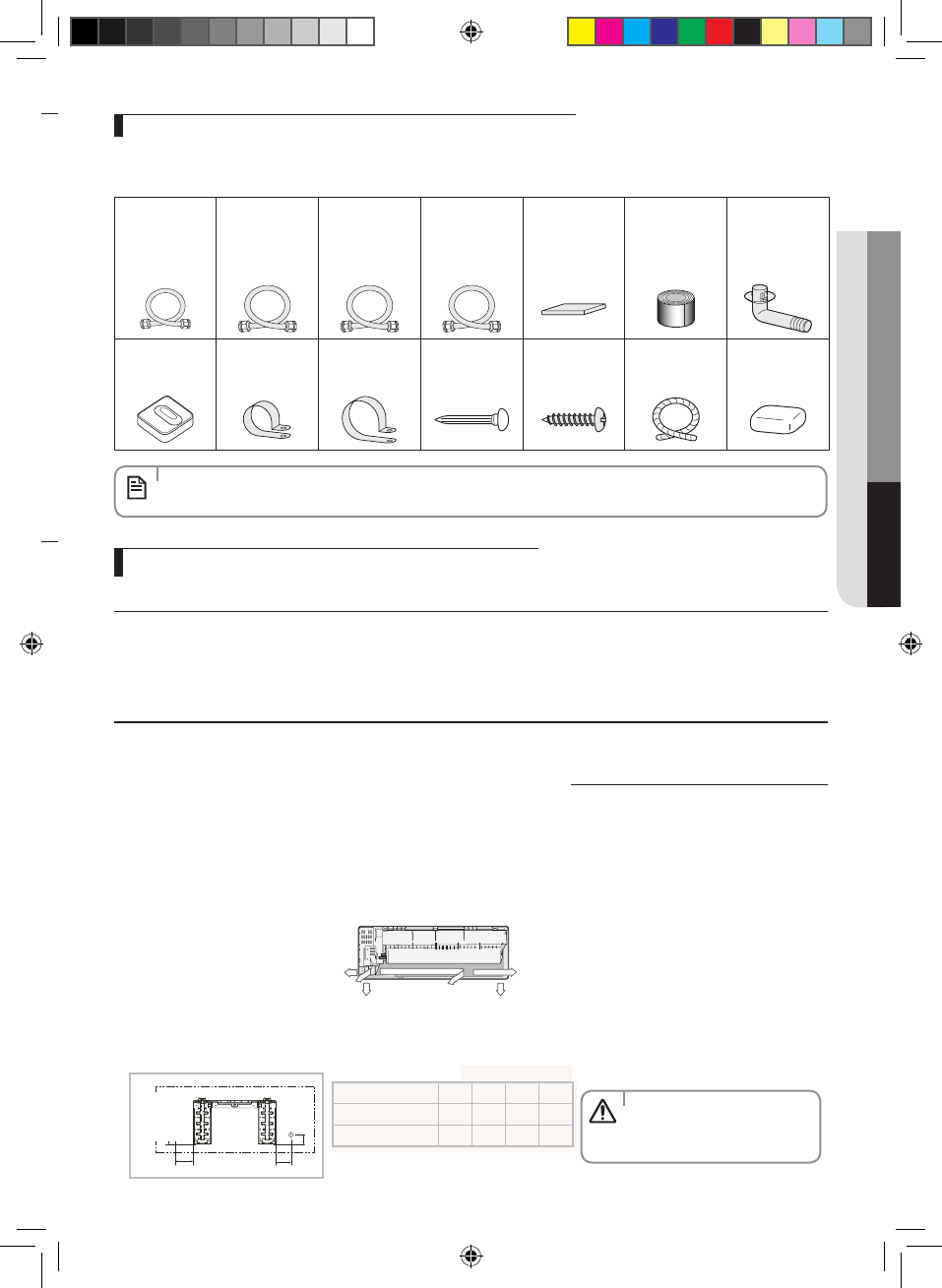

Крепление монтажной пластины

Следующие принадлежности для соединений поставляются по отдельному заказу. Если они не входят в комплект, вы должны
приобрести их до установки кондиционера.

Принадлежности, поставляемые по отдельному заказу

Инструменты, необходимые для монтажных работ

Изолированная

соединительная

трубка,

Ø6,35мм (1)

Изолированная

соединительная

трубка,

Ø9,52мм (1)



09/12



Изолированная

соединительная

трубка,

Ø12,70мм (1)



18



Изолированная

соединительная

трубка,

Ø15,88мм (1)



24



Пеноматериал для

изоляции труб

PE T3 (1)

Виниловые ленты (2)

Сливная пробка (1)

 Для серии

Резиновые

подкладки под

ножки (4)

Хомуты для труб A

(3)

Хомуты для труб B

(3)

Гвозди для бетона

(6)

Винты- саморезы

М4 х 25 (6)

Сливной шланг,

длина 2м (1)

Замазка 100 г (1)

•  Если эти принадлежности будут поставлены, то они будут уложены в коробку с принадлежностями.

Инструменты общего назначения

• Вакуумный насос (Для предотвращения обратного течения)

•  Манометр коллектора

• Крепежеискатель

• Динамометрический ключ

• Труборез

• Развёртка

• Трубогиб

• Спиртовой уровень

• Отвертка

• Гаечный ключ

• Дрель

• Г-образный ключ

•  Мерная лента

Инструменты для работ по тестированию

• Термометр

• Измеритель сопротивления

• Электроскоп

Выбор направления сливного шланга зависит от того, где вы хотите установить внутренний блок.Поэтому прежде чем крепить
монтажную пластину к стене или к оконной раме, необходимо определить положение отверстия диаметром 65 мм, через
которое будут пропускаться провода, трубки и шланг, соединяющие внутренний блок с наружным.
При установке на стену, трубки и провода могут подводиться:

  •  Справа (A)
  •  Слева (B)
  •  Снизу_справа (С)
  •  С тыльной стороны_справа

 или слева (D)

B

A

D

C

D



 Направление трубки

1.  Определите положение отверстия для трубки и сливного шланга как показано на рисунке, и просверлите

отверстие внутренним диаметром 65 мм так, чтобы оно слегка наклонялось вниз.

B

A

D

C

Отверстие

для трубки

(Ø65мм)

(Блок : мм)

Модель

A

B

C

D



09/12



27

120

68

27



18/24



34

140

68

34

ПРИМЕЧАНИЕ

ОСТОРОЖНО
