Запрещается устанавливать наружные блоки сплит-систем в следующих местах:

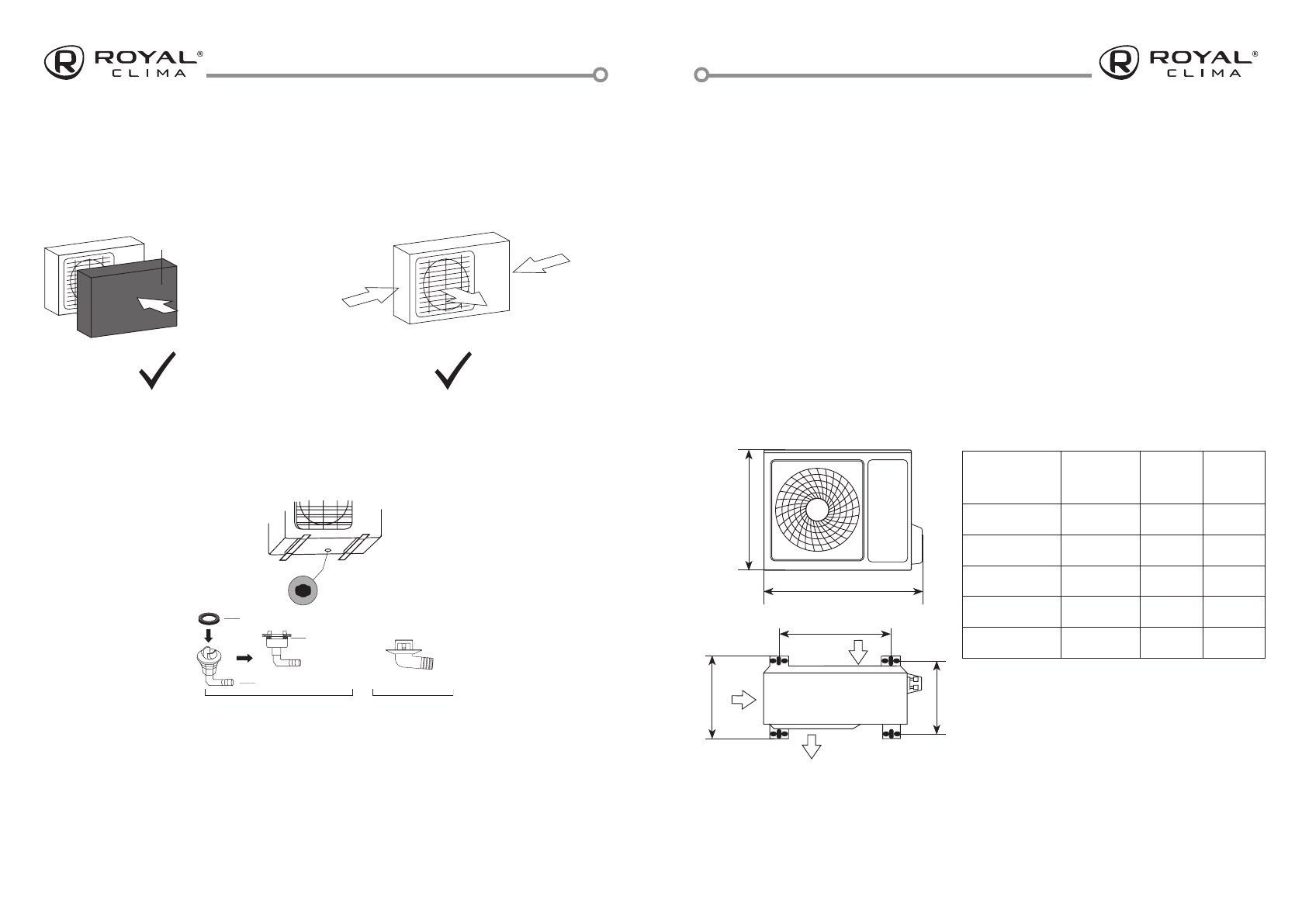

Установочные данные для наружных блоков:

Модель:

Размеры

наружного

блока

Ш×В×Г, мм

Размер А,

мм

Размер Б,

мм

RC-PD22HN/OUT

RC-PD28HN/OUT

712×459×276

362

256

RC-PD35HN/OUT

777×498×290

415

263

RC-PD55HN/OUT

853×602×349

516

314

RC-PD70HN/OUT

920×699×380

586

347,5

RC-PD95HN/OUT

953×808×433

675

398

В

Б

Г

Ш

A

Выброс воздуха

Забор

воздуха

Забор

воздуха

Примечание:

приведенные установочные размеры являются справочными и мог у т быть из-

менены без предварительного уведомления

•   Если наружный блок оснащён функцией теплового насоса, установите патрубок отвода

конденсата наружного блока  По этому патрубку будет отводиться конденсат, образую-

щийся при работе наружного блока в режиме нагрева

направление

сильного ветра

ветрозащита

направление

сильного ветра

направление

сильного ветра

•   В случае, если в месте установки возможны сильные порывы ветра (например, на побе-

режье), убедитесь, что вентилятор вращается без затруднений, и блок расположен вдоль

стены, или используйте заграждение от ветра (см  рисунок)  По возможности, устанавли-

вайте наружный блок с подветренной стороны

(1)

(2)

прокладка

прокладка

дренажный отвод

отверстие

для дренажного

отвода

Примечание:

изображение конструкции дренажного патрубка приведено для справки

Конструкция дренажного патрубка вашего кондиционера может отличаться (например, мо-

жет отсу тствовать резиновая прокладка)
