1

Если указанные условия эксплуатации

не выполняются, то срабатывают устрой-

ства защиты, что ведет к отключению

кондиционера

2

Влажность воздуха в помещении не

должна превышать 80 %  Если это усло-

вие не выполняется, то на поверхности

кондиционера может образоваться кон-

денсат

* Для моделей с индексами 55 и 70

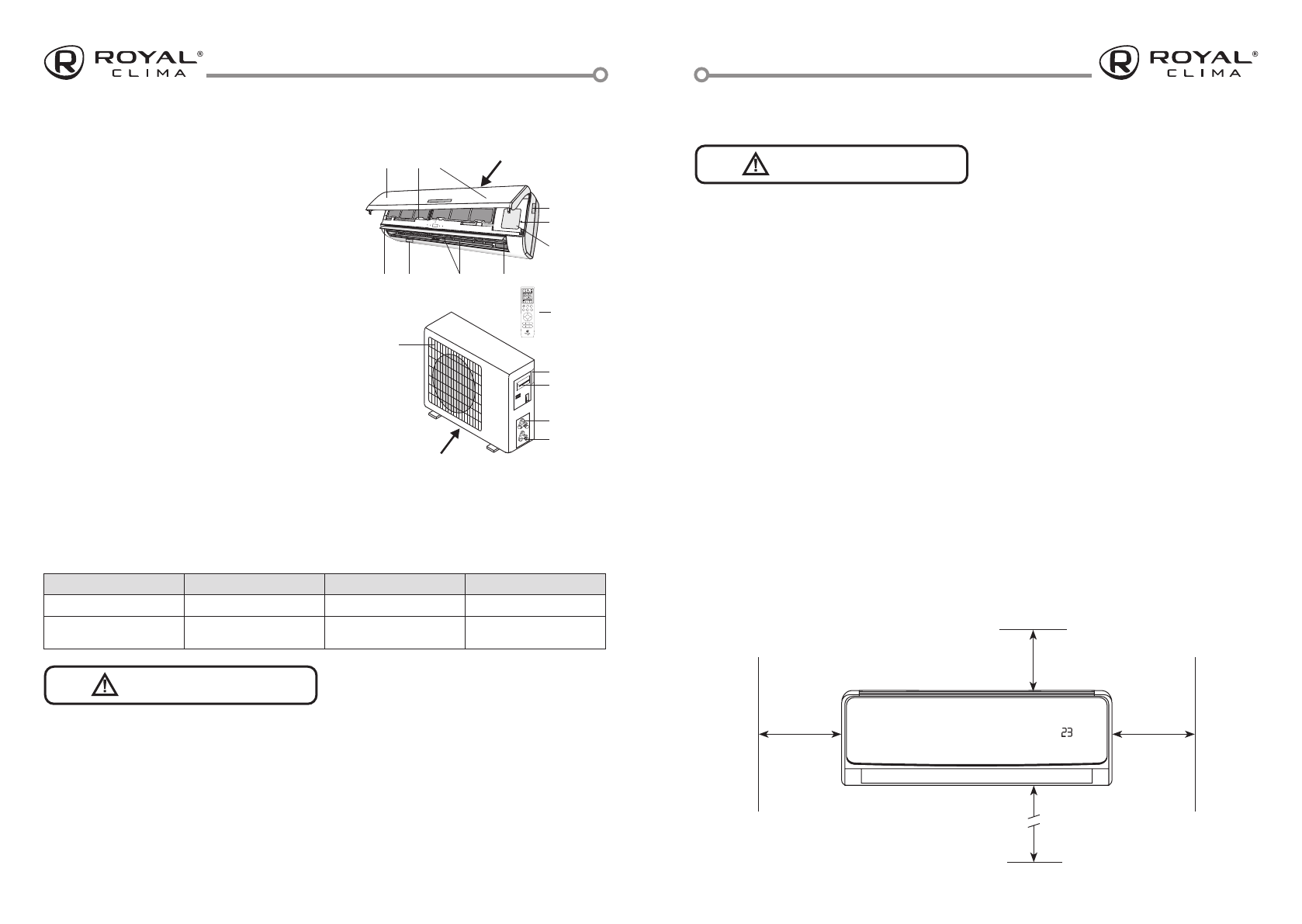

УСТРОЙСТВО ПРИБОРА

УСЛОВИЯ ЭКСПЛУАТАЦИИ

Внутренний блок

1   Лицевая панель
2   Воздушный фильтр
3    Дополнительный  фильтр

(если установлен)

4   Светодиодный дисплей
5   Приемник ИК сигнала
6   Крышка клемм межблочной коммутации
7   Ионный генератор (если установлен)
8   Жалюзи вертикальные
9   Кнопка перезапуска
10   Шильдик внутреннего блока
11   Жалюзи горизонтальные
12   Пульт дистанционного управления

Наружный блок

13   Защитная решетка
14   Шильдик наружного блока
15   Крышка электробокса
16   Газовый вентиль с сервис портом
17   Жидкостный вентиль

Режим работы

Охлаждение

Нагрев

Осушение

Воздух в помещении

от +16 до + 31 °C

От 0 до +31 °C

От +16 до +31 °C

Наружный воздух

От +18 до +43 °С /

От +18 до + 52 °C*

От -7 до +24 °C

От +18 до +43 °C /

От +18 до + 52 °C*

13

14
15

16
17

10

6

9

7

8

10

11

1

2-3 4-5

внутренний блок

внешний блок

ВНИМАНИЕ!

ОБЩИЕ ТРЕБОВАНИЯ К УСТАНОВКЕ

Установка и обслуживание

кондиционеров должны осуществляться

квалифицированным персоналом

Требования по установке внутренних

блоков сплит-систем:

•   Устанавливайте вну тренний блок вдали

от нагревательных приборов, источников

пара или горючих газов

•   Выберите место, где ничего не будет пре-

пятствовать входящему и исходящему по-

токам воздуха из вну треннего блока

•   Убедитесь, что конденсат от вну треннего

блока будет отводиться полностью и бес-

препятственно  Также убедитесь в надёж-

ности и герметичности всех соединений

отвода конденсата  Проверьте, что все

трубы надёжно теплоизолированы

•   Трубопровод отвода конденсата должен

быть проложен с наклоном, обеспечива-

ющим удаление конденсата самотеком

(при условии, если не используются спе-

циализированные дренажные помпы,

иначе следуйте рекомендациям в ин-

струкции к дренажной помпе)

Минимальное расстояние до препятствий

200 см

15 см

15 см

15 см

•

Не устанавливайте вну тренний блок

над входом в помещение

•   Определите и запомните место прохо-

ждения скрытой проводки, чтобы не по-

вредить её при монтаже

•   Минимальная длина трубопровода хла-

дагента составляет 3 или 4 метра (в зави-

симости от модели кондиционера)  Это

ограничение необходимо для снижения

вибрации и шума

•

При изменении длины трубопровода

свыше номинальной (стандартной), скор-

ректируйте количество хладагента в хо-

лодильном конт уре в соответствии с реко-

мендациями

•   При установке вну треннего блока убеди-

тесь, что соблюдаются требования по ми-

нимальным расстояниям до препятствий

(см  рисунок)

ВНИМАНИЕ

!

12

FAN

TIMER

ECO

MUTE

TURBO

MODE

DISPLAY

SLEEP

CLEAN

I FEEL

HEALTH

ANTI-

MILDEW

8

ECO
