Наружные блоки

От внутреннего блока

При подключении электропитания и меж-

блочных соединений, соблюдайте следу-

ющие требования:

•

Оборудование должно иметь выделен-

ную линию электропитания и отдельный

автомат токовой защиты

•   Все контакты должны быть закреплены

надёжно, резьбовые соединения долж-

ны быть затяну ты  Протяните все резь-

бовые соединения, так как они могли

ослабну ть от вибрации при транспорти-

ровке  Удалите все посторонние пред-

меты и крепления, использовавшиеся

при транспортировке

•   Электропитание соответствует специфи-

кации данного оборудования

•   Мощность линии электропитания соот-

ветствует максимальной потребляемой

мощности кондиционера

•    Убедитесь, что при пуске оборудования

не происходит изменения параметров

электросети более чем на 10 % от номи-

нального рабочего напряжения, указан-

ного в спецификации оборудования

•   Убедитесь, что сечение кабеля соответст-

вует спецификации оборудования

•   В сырых и влажных помещениях всегда

используйте УЗО

•    Убедитесь, что исключена возможность

возникновения проблем с электропи-

танием, т к  они мог у т повлечь частые

срабатывая реле, что приведёт к выходу

из строя контактов, а также к неправиль-

ному функционированию защиты от пе-

регрузки

•    Предусмотрите  возможность  одновре-

менного отключения от источника пита-

ния всех питающих проводов

•

Подключение электропитания и осу-

ществление межблочных соединений

должны выполняться квалифицирован-

ным персоналом

Модели с индексами 22, 28, 35

Внутренние блоки

Подключение электропитания и осуществление межблочных соединений

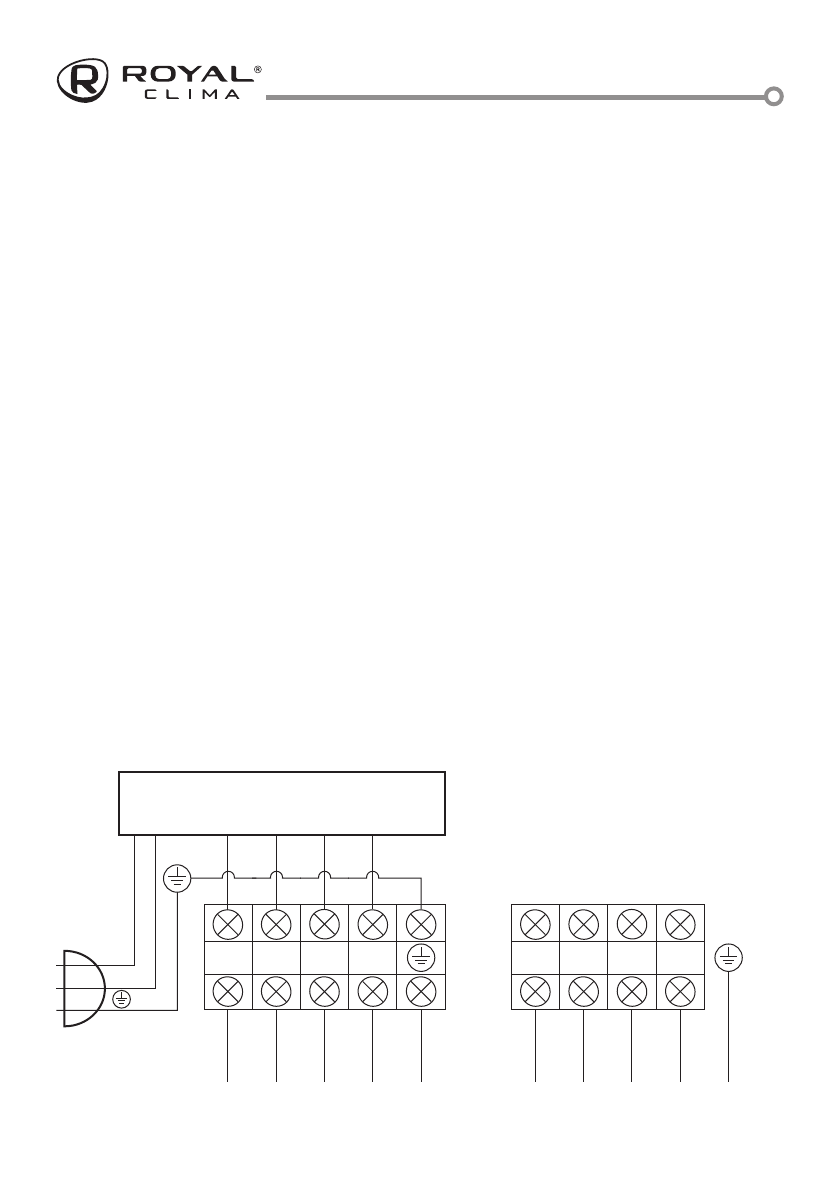

Схемы межблочных соединений

2

2

3

3

1

1

L

N

N

N

Плата управления внутреннего блока

Клеммный терминал

наружного блока

К электропитанию

К наружному блоку
