Соединение трубопроводов:
1 Патрубок вывода оборудован воздуховыпускным клапаном.
2 При соединении с водяным коллектором усилие затяжки должно быть (630-770 кг/см
2
).
3 Установите трубы в правильное положение, закрутите гайки руками, затем затените двумя гаечными
ключами.
4 Изолируйте обвязку и трубопроводы с помощью изолированного материала. Это убережет Вас от
появления капель конденсата на трубопроводах.
Подключение отвода конденсата:
1 Для предотвращения образования конденсата снаружи трубы, а особенно на патрубке отвода конденсата
из блока, используйте теплоизоляцию.
2 Если дренаж нескольких блоков объединяется в общий дренажный гибкий трубопровод, то этот
трубопровод должен иметь достаточный диаметр, чтобы отвести конденсат от всех блоков.
3 Для соединения труб используйте хомут, убедитесь в отсутствии утечек.
4 Убедитесь, что уклон дренажной трубы составляет не менее 1/100 и не имеет изгибов.
5 Для проверки отвода конденсата вылейте 1-2 литра воды в поддон для слива конденсата. Проверьте
отсутствие утечек на стыках трубопроводов. Вся вода должна уйти из поддона в течении 2 минут.
7.3 П о д к л ю ч е н и е ф а н к о й л о в к э л е к т р и ч е с к о й с е т и
7.3.1 Питание фанкойлов осуществляется от однофазной электрической сети
220В~50Гц
7.3.2 Подключение к электрической сети осуществляется через автоматический выключатель в соответствии
с «Правилами эксплуатации электроустановок».
7.3.3 Подключение фанкойла к однофазной сети 220В/50Гц осуществляется кабелем 3х1,5мм
2
к клеммной колодке
вентилятора. Для этого необходимо:
– открутить два винта и снять крышку клеммной коробки;
– завести кабель через кабельный ввод и подключить согласно схеме;
– закрыть крышку клеммной коробки.

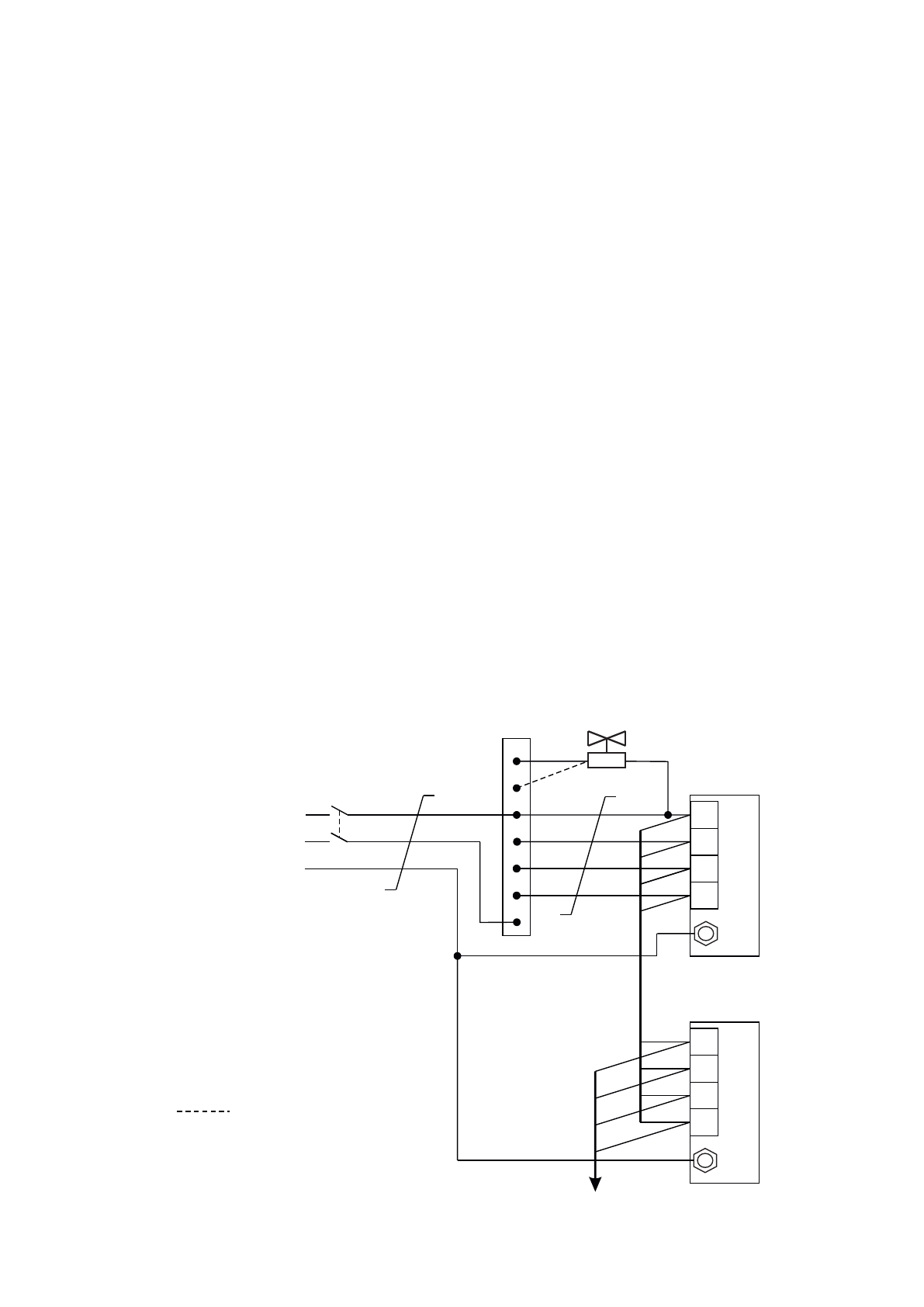

7.3.4 Схема подключения одного или нескольких фанкойлов к одному пульту управления HL25 показана на
рисунке 2. Номинальный ток автоматического выключателя выбирается исходя из суммарного максимального тока (см.
таблицы 1,2) фанкойлов группы и минимального сечения кабелей. В группе могут быть фанкойлы разных моделей.
Суммарный максимальный ток фанкойлов группы не должен превышать 2 А.
Фанк
ойл 1
Фанк
ойл
2
N
N
L
PE
N
L
Vc
Vo
N
Lo
Lo
Lo
Hi
Hi
Hi
Me
Me
Me
Пульт
HL25
Клапан
Кабель 2
4х0,5...1,5
Каб
ель
3
4х0,5...1,5
Каб
ель
3
4х0,5...1,5
Кабель 1
3х1,5
QF1
К фанкойлам 3...
n
1
1
1
2
2
2
3
3
3
4
4
4
1NPE~50
Гц 220 В
Подключение клапана
при использовании фанкойла
для обогрева
Рисунок 2. Схема подключения одного или нескольких фанкойлов к одному пульту управления
