19

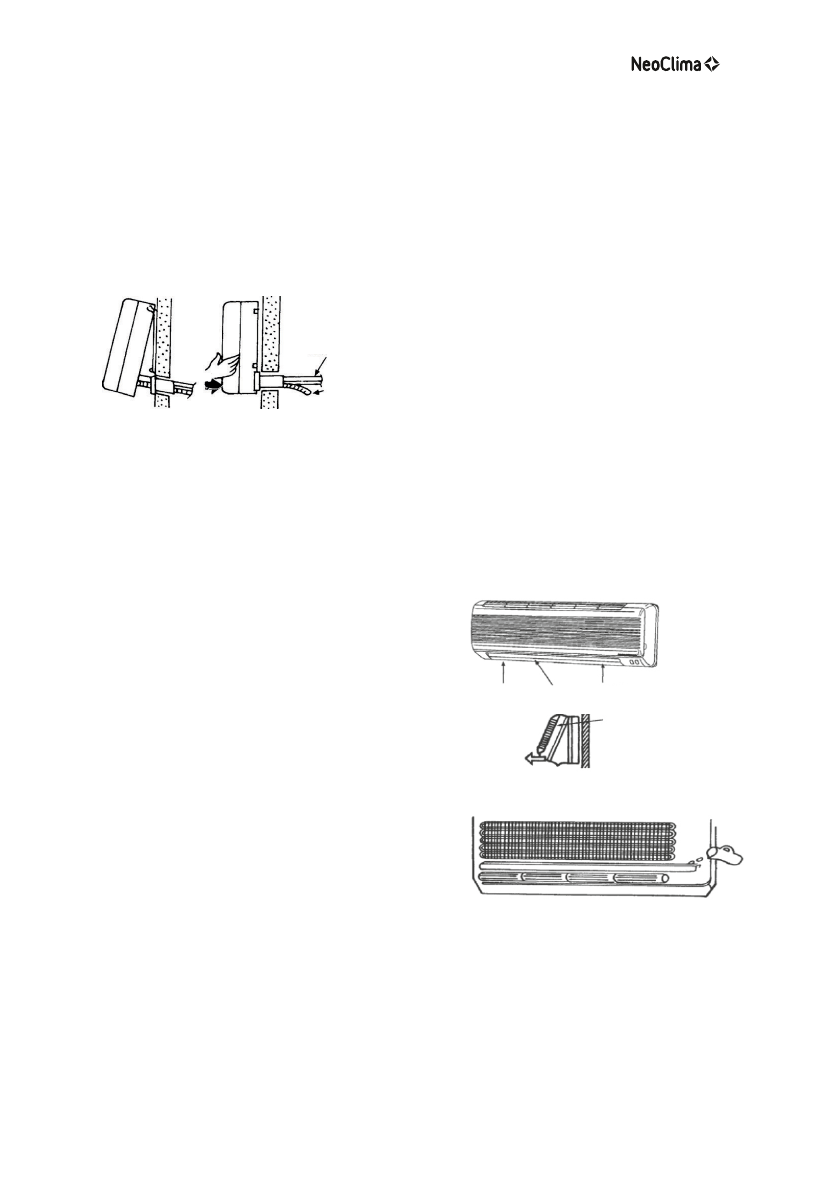

Расположите соединительные трубы, кабель, сливной шланг так, как показано на
рисунке, а затем подсоедините дренажный шланг к сливному отверстию.
Место соединения трубы и внутреннего блока оберните изоляционным рукавом, а
уже затем изоляционной лентой, чтобы избежать конденсата.
Скрепите соединительные трубы, кабели и дренажный шланг вместе виниловой
лентой.
Повесьте внутренний блок на пластину и убедитесь, что он расположен по центру
пластины.

Толкайте устройство в левую
и правую нижние стороны
монтажной пластины до тех пор,
пока крючки плотно не войдут в
пазы (до щелчка).

Проверка слива воды

1.

Снятие крышки передней панели.

•

Снимите переднюю панель, выполнив
следующие действия:  Поверните
вертикальные направляющие
воздушного потока из положения “Г’
в горизонтальное положение.

•

 Как показано на рис., удалите две
заглушки, а затем открутите два
фиксирующих шурупа.

•

Потяните переднюю панель на себя и
снимите её.

Чтобы поставить назад переднюю панель,
поверните вертикальные направляющие
воздушного потока из положения “Г’ в
горизонтальное положение, а затем действуйте
в соответствии с третьим и вторым пунктами. Вам необходимо проверить, плотно ли
передняя панель в верхней части закрепилась в фиксирующих пазах.

2.

Проверка слива воды.

•

Вылейте чашку воды в желоб (канавку).

•

Проверьте, вытекает ли вода через сливное отверстие.

Соединительный

электрический провод

Сливная труба

Шуруп

Шуруп

Передняя

панель

Потяните переднюю панель

на себя и снимите ее

Вертикальные

жалюзи
