17

но вертикали. В противном случае это чревато тем, что при работе кондиционера в
режиме охлаждения будет капать вода.

Просверлите отверстие для трубы диаметром 70мм внизу справа или слева от
монтажной пластины. Отверстие должно быть слетка наклонено наружу.
Выньте трубы внутреннего блока, отделив зафиксированные на них части.
Подключите соединенные между собой трубы к внутреннему блоку: совместите
центры труб, а потом закручивайте соединительную гайку сначала вручную, а затем с
помощью гаечного ключа до тех пор, пока не услышите щелчок.

•

Рядом не должно быть источников тепла и горючих веществ/газов.

•

Основание установки и под держивающая рама должны быть прочными и
надежными.

•

Устройство должно быть установлено на ровной поверхности.

Расстояние между внутренним и наружным блоками должно быть 5 метров, а
максимальная длина трубы (с дополнительной заправкой хладагента) - 15 метров.

Максимально

допустимая

длина трубы без

дополнительной

заправки

хладагента (м)

Предельно

допустимая

длина трубы (м)

Предельно

допустимая

высота между

внутр. и внеш.

блоками Н (м)

Требуемое количество

дополнительного хладагента (г/м).

блоками Н (м)

Жидкостная трубка

CC<12000Btu

(БТЕ)

CC>18000Btu

(БТЕ)

5

15

5

20

30

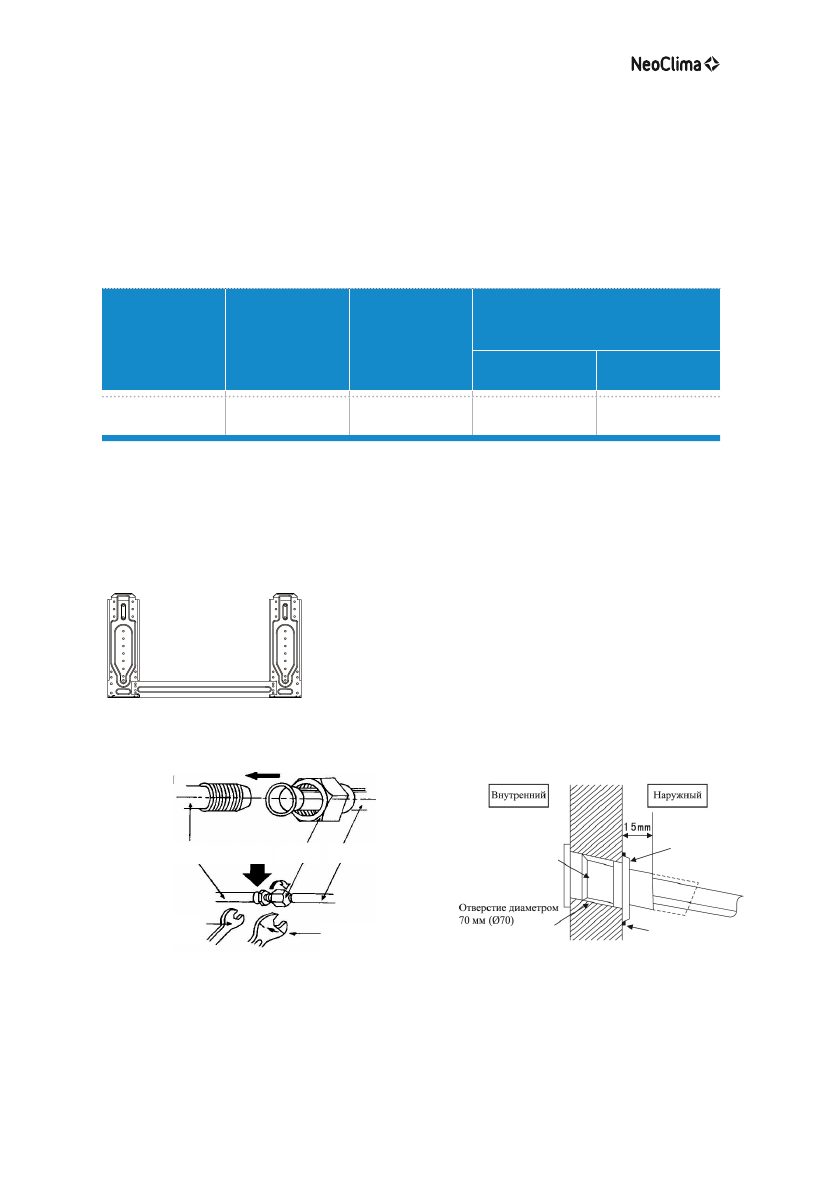

10. УС ТАНОВКА ВНУ ТРЕННЕГО БЛОКА

Сначала убедитесь, что стена прочная и надежная.
Используйте четыре шурупа типа «+» для закрепления
монтажной пластины на стене. При закреплении
пластины пользуйтесь уровнем, пластина должна быть
закреплена горизонтально и строго перпендикулярно

Соединительная труба Гайка Труба

Стена

Кольцо

Замазка

Трубное

соединение

Гаечный ключ

Гаечный ключ
