5.2.2.2 Просверлите отверстие в стене:

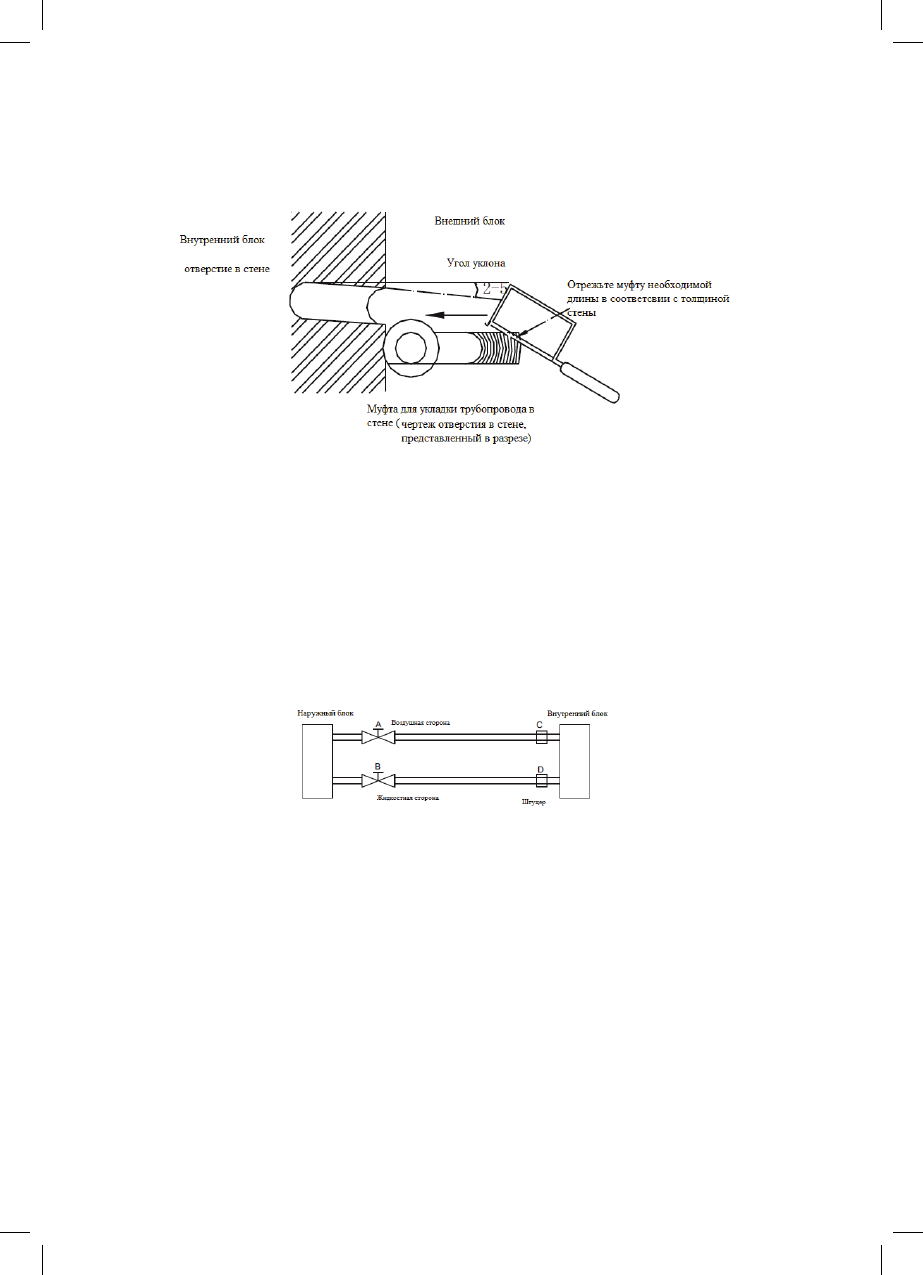

Трубопровод и проводка должны быть защищены муфтой при сверлении стены (Рис.19).

Рис.19

5.2.2.3 Нагнетание воздуха в соединительном трубопроводе:



 Если соединительный трубопровод не более 5 метров, используйте хладагент для нагнетания воздуха в

наружном  блоке

(50-

100 г хладагента используется для очистки трубопровода перед подсоединением к

наружному блоку, см.Рис.20).

1.

Полностью открутите гайки в точках трубных соединений

A

,

B

,

C

,

D

.

2.

Завинтите гайку клапана В с помощью шестигранного ключа и поверните сердечник клапана на 45

0

против часовой стрелки и удерживайте 10 секунд с помощью внутреннего шестигранного ключа и

затем затяните отдел А.

3.

Проведите испытание на герметичность соединения и нажмите на сердечник клапана А на 20 секунд

для нагнетания воздуха  и затем закрутите рабочий клапан.

4.

Полностью откройте обратный клапан В и А с помощью внутреннего шестигранного ключа, затем

затяните гайки на данных клапанах.

Рис.20



 Если длина соединительного трубопровода более 5 метров (в одном направлении), используйте

вакуумный насос для нагнетания воздуха. При использовании установки

R410A

 необходимо использовать

вакуумный насос независимо от длины трубы (см.Рис.21).

1.

Открутите гайку А, подсоедините подпитывающий шланг 1 распределителя к клапану А (клапаны А

и В должны быть выключены). Затем подсоедините подпитывающий шланг 2 к вакуумному насосу.

2.

Поверните рычаг низкого давления распределителя

Lo

 в открытое положение.

3.

Начните нагнетание воздуха. Приоткройте клапан В, чтобы проверить, поступает воздух или нет.

(Шум вакуумного насоса меняется и показания контрольно

-

измерительного прибора меняется от

отрицательного до нуля), а затем затяните гайку клапана.

4.

После нагнетания воздуха приведите рычаг низкого давления распределителя

(Lo

) в закрытое

положение.

ПРИМЕЧАНИЕ:

Продолжайте нагнетать воздух на протяжении более 15 минут и доведите показания

измерительного прибора до «

-

1,0х105Па» (

-

76см рт.ст.).
