5.2 Установка

и подсоединение

трубопровода

хладагента

После установки оборудования для внутреннего или внешнего размещения можно подсоединить

трубопровод.

5.2.1

Контрольный осмотр трубопровода

Перед подсоединением трубопровода проведите осмотр трубопровода на предмет соответствия следующим

требованиям:



 Труба внутри чистая, без содержания пыли, воздуха и воды в трубе;



 Раструбы и гайки на обоих концах трубы находятся в хорошем состоянии.

Согните трубу хладагента согласно инструкции. Во время сгибания избегайте повреждения или

деформации трубы и сохраняйте радиус изгиба медной трубы как можно большим (по крайней мере 400

мм), количество сгибов должно быть не больше 3.

5.2.2 Соединение трубопровода

При подсоединении трубопровода хладагента к внутренним блокам процедура должна быть

завершена в короткое время, чтобы время соединения двух труб занимало непродолжительное время на

месте установки.

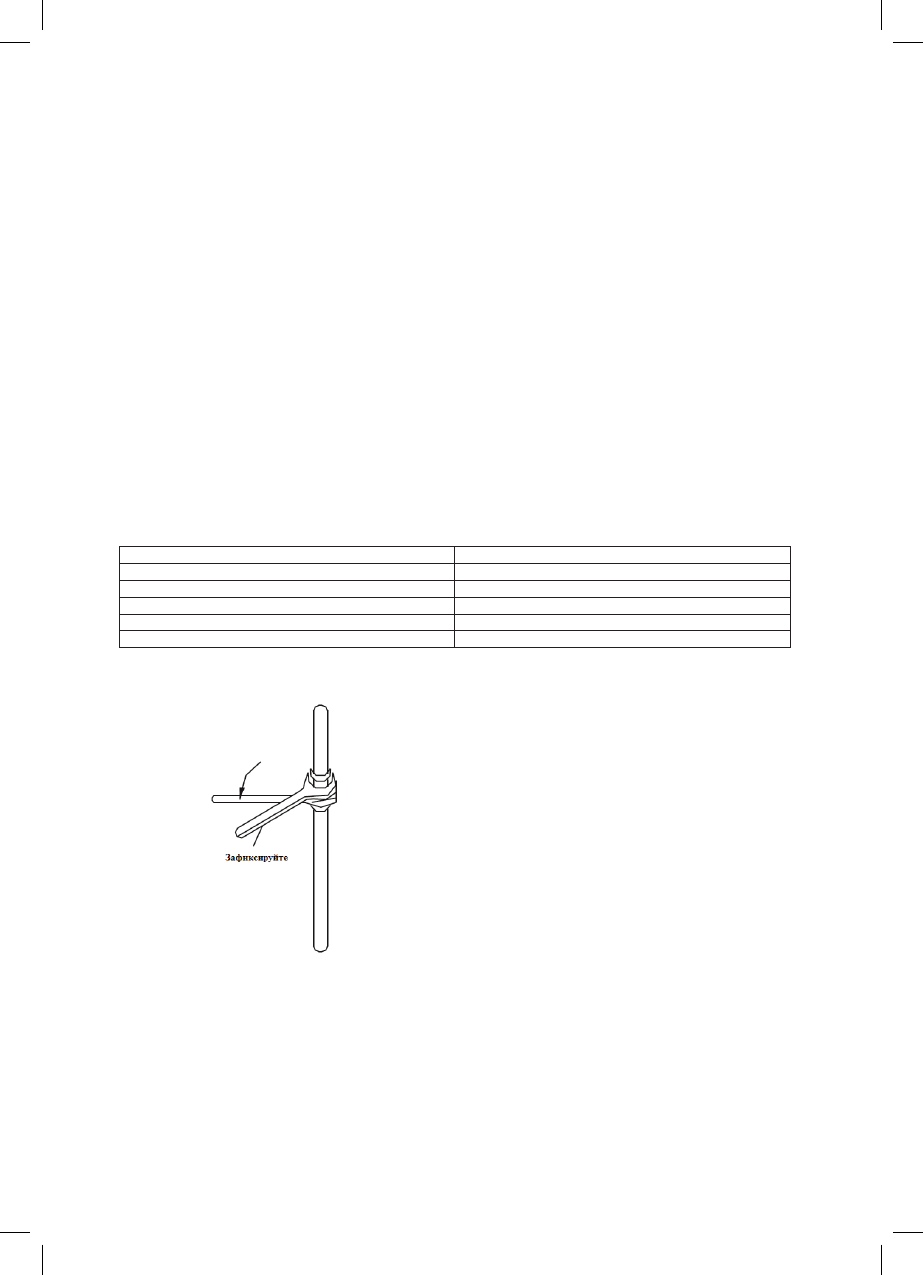

5.2.2.1 При подсоединении раструбного соединителя расположите две трубы на одной прямой, затем

наденьте нарезную гайку и скрутите их. Наконец, закрутите заглушки с помощью ключей, рисунок

приведен далее.

Пожалуйста, зафиксируйте медные трубы с помощью ключей при соответствующем крутящем усилии

согласно Таблице 4: Таблица Крутящего момента затяжки.

Диаметр медной трубы Ø (мм)

Крутящий момент затяжки (кгс

-

м)

6.35

1.4~1.7

9.52

1.4~1.7

12.7

4.8~6.2

15.88

4.8~6.2

19.05

6.9~9.9

ПРИМЕЧАНИЕ:

Пожалуйста,

используйте два ключа,

обычный и динамометрический

Рис.18
