ПРИМЕЧАНИЕ
Цилиндр хладагента поставляется с маркировкой хладагента (
R410A
), и специальный цвет
покрытия защитного устройства
-
розовый для
ARI
(код цвета
ARI
:
PMS
507).
Впускное отверстие цилиндра хладагента составляет 1/2 американской унифицированной мелкой
резьбы, 20 витков резьбы на дюйм, зависит от диаметра подпитывающего шланга.
5.3
Монтаж трубопровода
Месторасположение и длина трубы должны определяться тем, где длина трубопровода
будет как можно короче. Во время монтажа трубопровода обратите внимание на следующее:
Максимальная длина трубопровода
Table
6
Холодопроизводительность (кБте/ч)
24~42
48~60
Максимальная длина (м)
12
15
Максимальная высота (м)
8
8
Максимальное количество колен трубы
(шт.)
10
10
ПРИМЕЧАНИЕ:
вышеуказанные параметры полностью учитывают потерю
холодопроизводительности и
маслоподъема при обеспечении 80% холодопроизводительности.

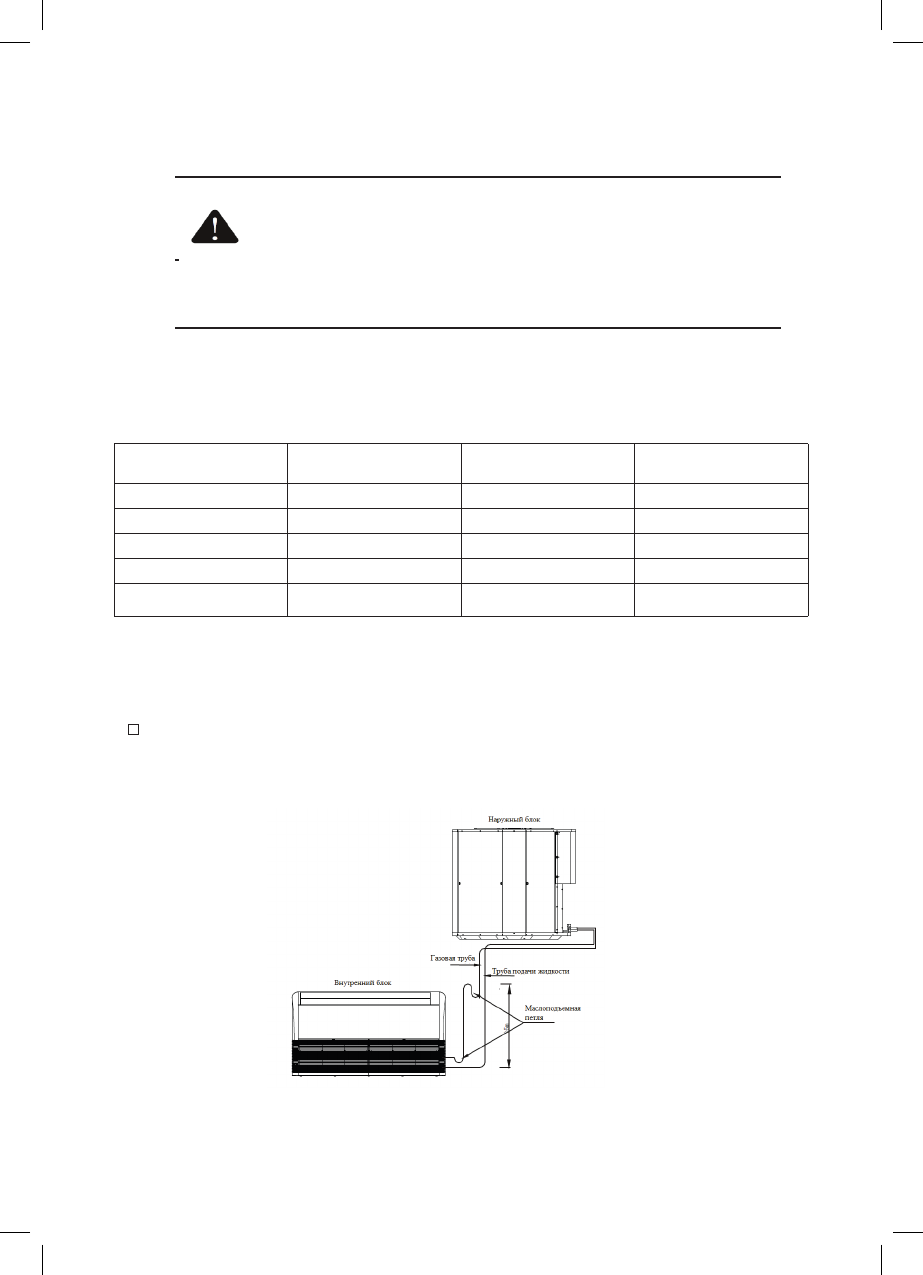

Применение маслоподъемных петель
Если разница высоты установки внутреннего блока и наружного блока относительна большая,
маслоподъемные петли должны использоваться для возврата масла. Пожалуйста, изучите следующие
методы типичной сборки на Рис.22.
1)
Разница высоты установки внутреннего блока и наружного блока составляет более 5 метров:
Рис.22
ПРИМЕЧАНИЕ
: В установке, в которой происходит только охлаждение, маслоподъемные петли
не используются.
20
ПРИМЕЧАНИЕ
Цилиндр хладагента поставляется с маркировкой хладагента (
R410A
), и специальный цвет
покрытия защитного устройства
-
розовый для
ARI
(код цвета
ARI
:
PMS
507).
Впускное отверстие цилиндра хладагента составляет 1/2 американской унифицированной мелкой
резьбы, 20 витков резьбы на дюйм, зависит от диаметра подпитывающего шланга.
5.3
Монтаж трубопровода
Месторасположение и длина трубы должны определяться тем, где длина трубопровода
будет как можно короче. Во время монтажа трубопровода обратите внимание на следующее:
Максимальная длина трубопровода
Table
6
Холодопроизводительность (кБте/ч)
24~42
48~60
Максимальная длина (м)
12
15
Максимальная высота (м)
8
8
Максимальное количество колен трубы
(шт.)
10
10
ПРИМЕЧАНИЕ:
вышеуказанные параметры полностью учитывают потерю
холодопроизводительности и
маслоподъема при обеспечении 80% холодопроизводительности.
Применение маслоподъемных петель
Если разница высоты установки внутреннего блока и наружного блока относительна большая,
маслоподъемные петли должны использоваться для возврата масла. Пожалуйста, изучите следующие
методы типичной сборки на Рис.22.
1)
Разница высоты установки внутреннего блока и наружного блока составляет более 5 метров:
Рис.22
ПРИМЕЧАНИЕ
: В установке, в которой происходит только охлаждение, маслоподъемные петли
не используются.
20
Модель (кБте/час)
А Макс. длина (прямоточный)
В Макс. разница по высоте
(прямоточный)
С Макс. количество изгибов
NS/NU-18T5
25
15
10
NS/NU-24T5
25
15
10
NS/NU-36T8
50
25
10
NS/NU-48T8
50
25
10
NS/NU-60T8
50
25
10
