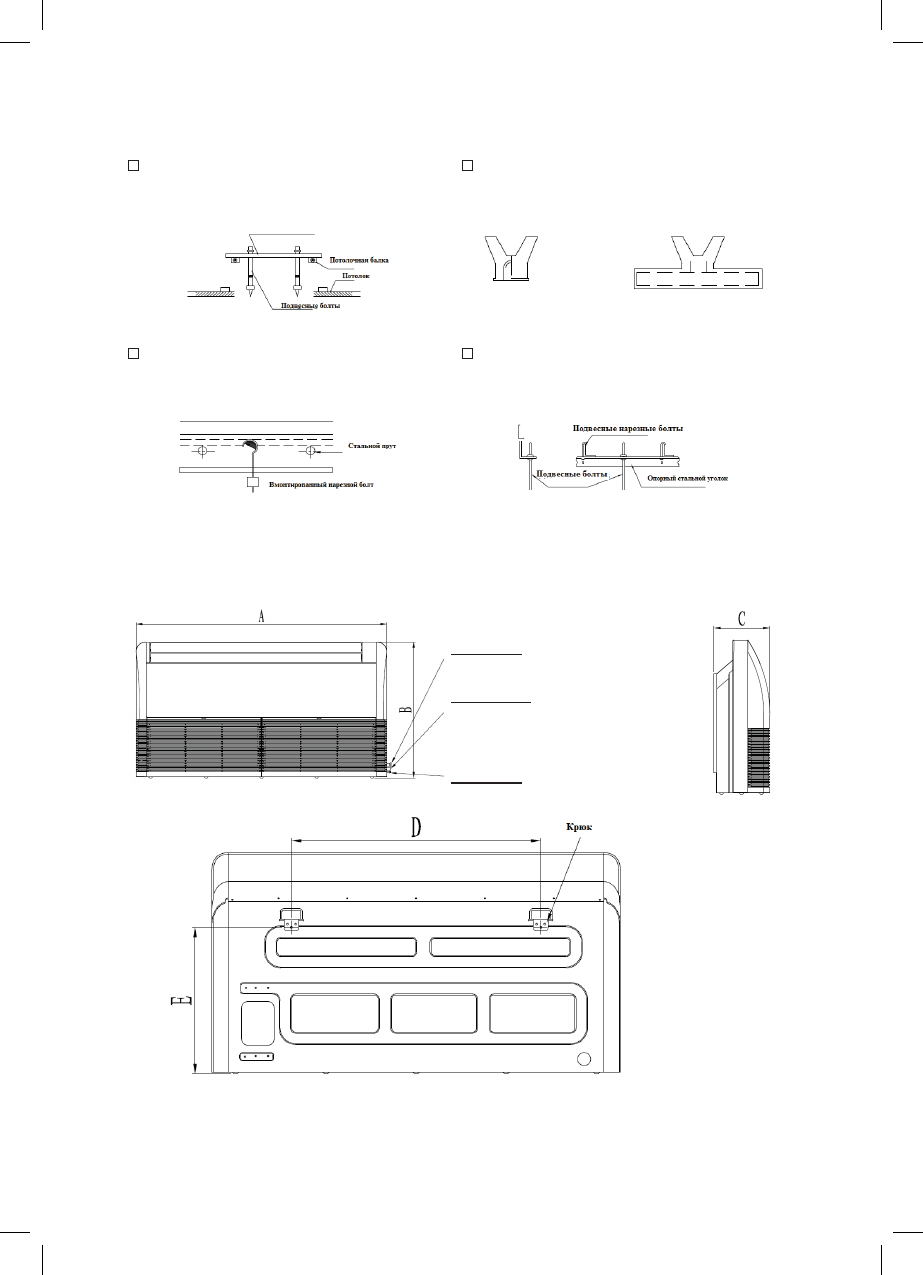

Деревянная конструкция



Новые бетонные блоки

Поперек потолочных балок необходимо уложить

четырехкантный брус, затем закрепите подвесные

болты (см.Рис.7)

Выполнить вставку или вмонтировать болты

(см.Рис.8)

Брус поперек потолочных балок

(

Клиновидная вставка)

(

Вставка в форме пластины)

Рис.7

Рис.8



Существующие исходные бетонные блоки



Структура со стальными потолочными

балками

Используйте нарезной болт, установите крепление

(см.Рис.9)

Установите и используйте опорный стальной уголок

(Подвесная труба и вмонтированный нарезной болт)

Рис.9

Рис.10

5.1.2.2

Крепление блока кондиционера на стене

Вход соединения трубы

хладагента

(Газовая сторона)

Место слива

Вход соединения трубы

хладагента

(Жидкостная сторона)

Рис.11

14
