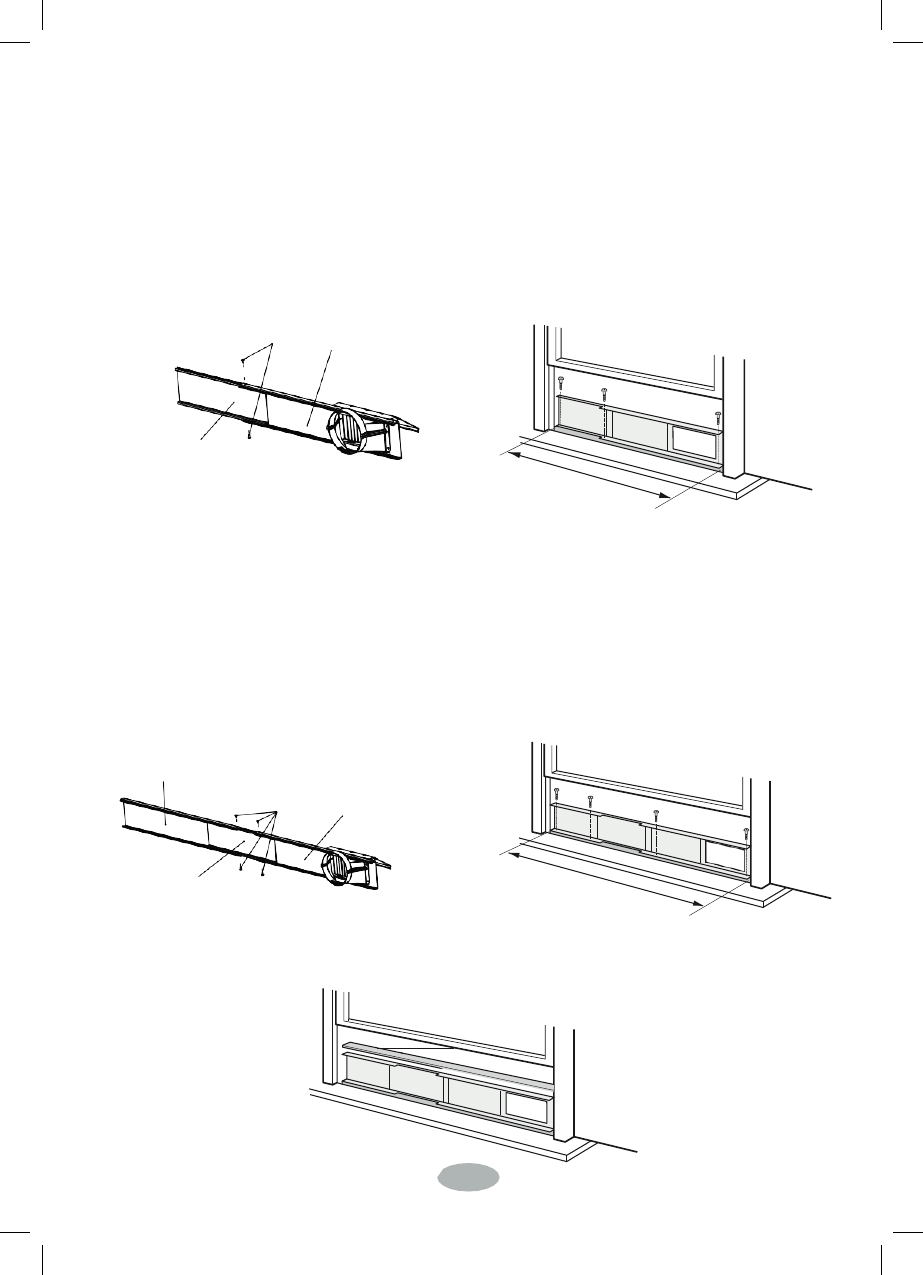

Монтаж в двойное подъемное окно
7.2
Если внутренняя ширина составляет от 20.5"(520 мм) до 37.4"(950 мм)
включительно.
(1)
Установите оконную панель на раму
окна.
(2)
При помощи доборной панели закройте остаток ширины
окна.
(3)
Зафиксируйте оконную панель на раме
саморезами.
доборная панель
винты
оконная панель
доборная панель
7.3
Если внутренняя ширина составляет от 37.4" (950 мм) до 56.7" (1440 мм)
включительно.
(1)
Соедините добавочную панель с доборной
панелью.
(2)
Поднимите окно и поставьте оконную панель на раму
окна.
(3)
Двигайте добавочную и доборную панель до заполнения ширины
рамы.
(4)
Зафиксируйте оконную панель саморезами на раме
окна.
добавочная панель
доборная панель
винты
оконная панель в сборе
8.
Обрежьте уплотнитель
B
до нужной длины и наклейте на оконную
панель.
уплотнитель B
(самоклеящийся)
24
20.5"~37.4"
37.4"~56.7"
Монтаж в двойное подъемное окно
25
9.
Плотно опустите окно на оконную
панель.
10.
Обрежьте уплотнитель
A
до нужной длины и уплотните зазор между верхней
частью внутреннего и наружного подъемного
окна.
11.
Зафиксируйте внутреннее окно на скобу и винт, во избежание вертикального
перемещения.
уплотнитель
A
пластиковое окно
наружное окно
деревянное окно
оконный переплет
скоба
внутреннее окно
1.
Соберите патрубок из верхней и нижней частей, вдавливая верхнюю часть
выступом в ответный паз нижней части, с
защелкиванием,
патрубок
(верхняя
часть)
элементы
защелкивания
патрубок
(нижняя
часть)
2.
Вставьте патрубок
B+C
в оконную панель и совместите с вырезом,
перемещая вдоль
профиля.
Монтаж в сдвижное окно
