Монтаж в двойное подъемное окно
(Примечание: Если внутренняя ширина окна больше 20.5"(520 мм), снимите с
оконного блока доборную панель и выполните вырез в оконной панели той же
высоты, что и оконная рама.)
вырез
доборная панель
оконная панель

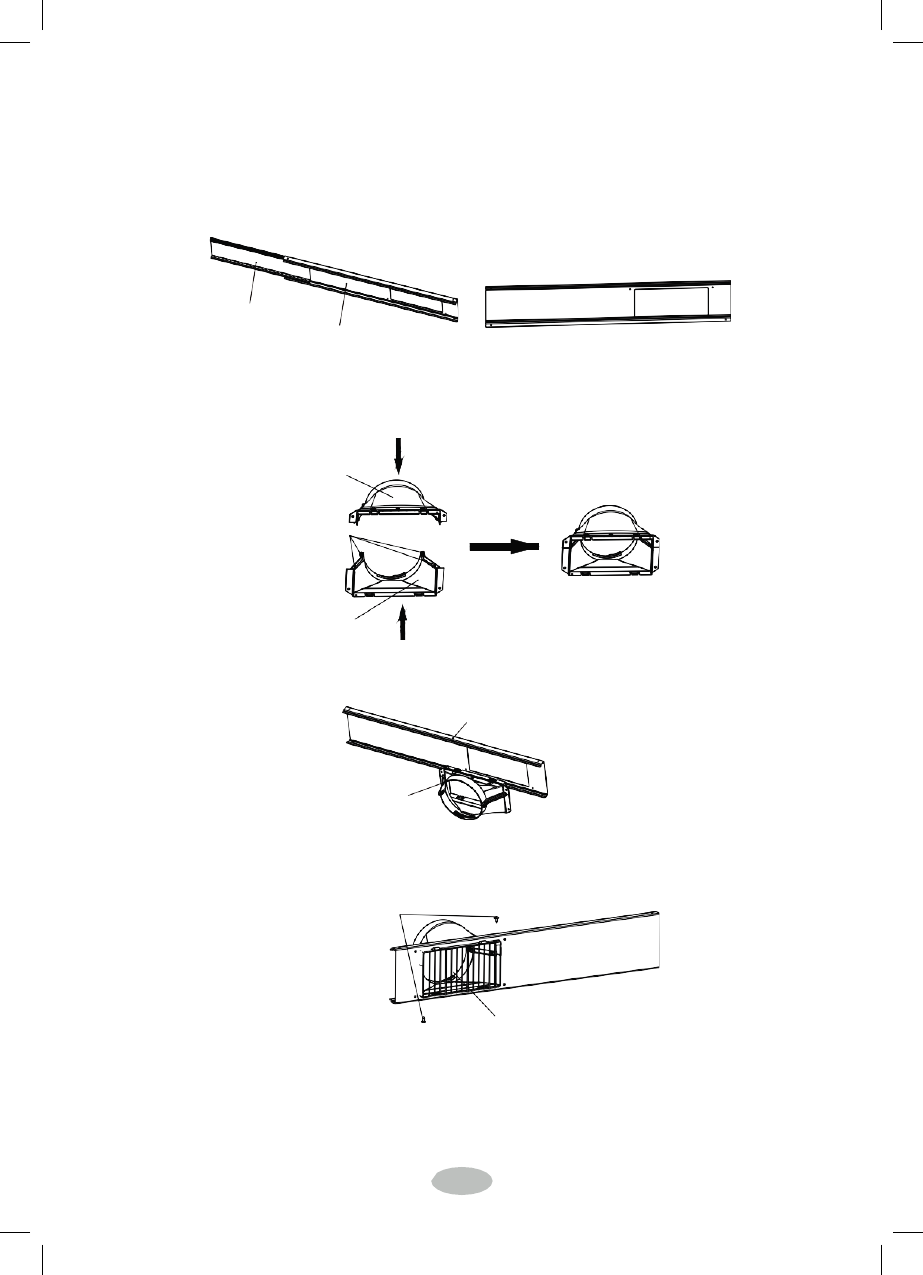

1.
Соберите патрубок из верхней и нижней частей, вдавливая верхнюю часть
выступом в ответный паз нижней части, с
защелкиванием,
патрубок
(верхняя
часть)
элементы
защелкивания
патрубок
(нижняя
часть)
2.
Вставьте патрубок
B+C
в оконную панель и совместите с вырезом,
перемещая вдоль
профиля.
оконная панель
патрубок
B+C
внутренняя сторона
3.
Зафиксируйте защитную решетку патрубка
B+C
винтами.
винты
защитная решетка
4.
Зафиксируйте опору с наружной стороны болтами, гайками, пружинными и
плоскими
шайбами.
23
Монтаж в двойное подъемное окно
отрезать
гайка
пружинная шайба
шайба
опора
болт
5.
Зафиксируйте козырек на опоре гайками, болтом, пружинной и
плоской
шайбой.
винты
шайба
гайка
t
козырек
пружинная шайба
(Примечание: защитная решетка, опора, козырек, гайки, болты, пружинные и
плоские шайбы являются дополнительными принадлежностями; некоторые
модели кондиционера ими не комплектуются.
6.
Обрежьте уплотнитель
B
по нужной длине и приклейте его к
раме.
уплотнитель B (самоклеящийся)
7.
Зафиксируйте доборную панель в раме
окна.
7.1
Если ширина окна меньше 20.5"(520
мм)
Оконная панель не может быть установлена в такое окно.
(1)
Снимите доборную панель и выполните вырез нужного
размера.
(2)
Поднимите раму и установите панель на
раму.
(3)
Зафиксируйте панель в раме окна
саморезами.
доборная панель
оконная панель
<20.5"
оконная панель
рама окна
