118

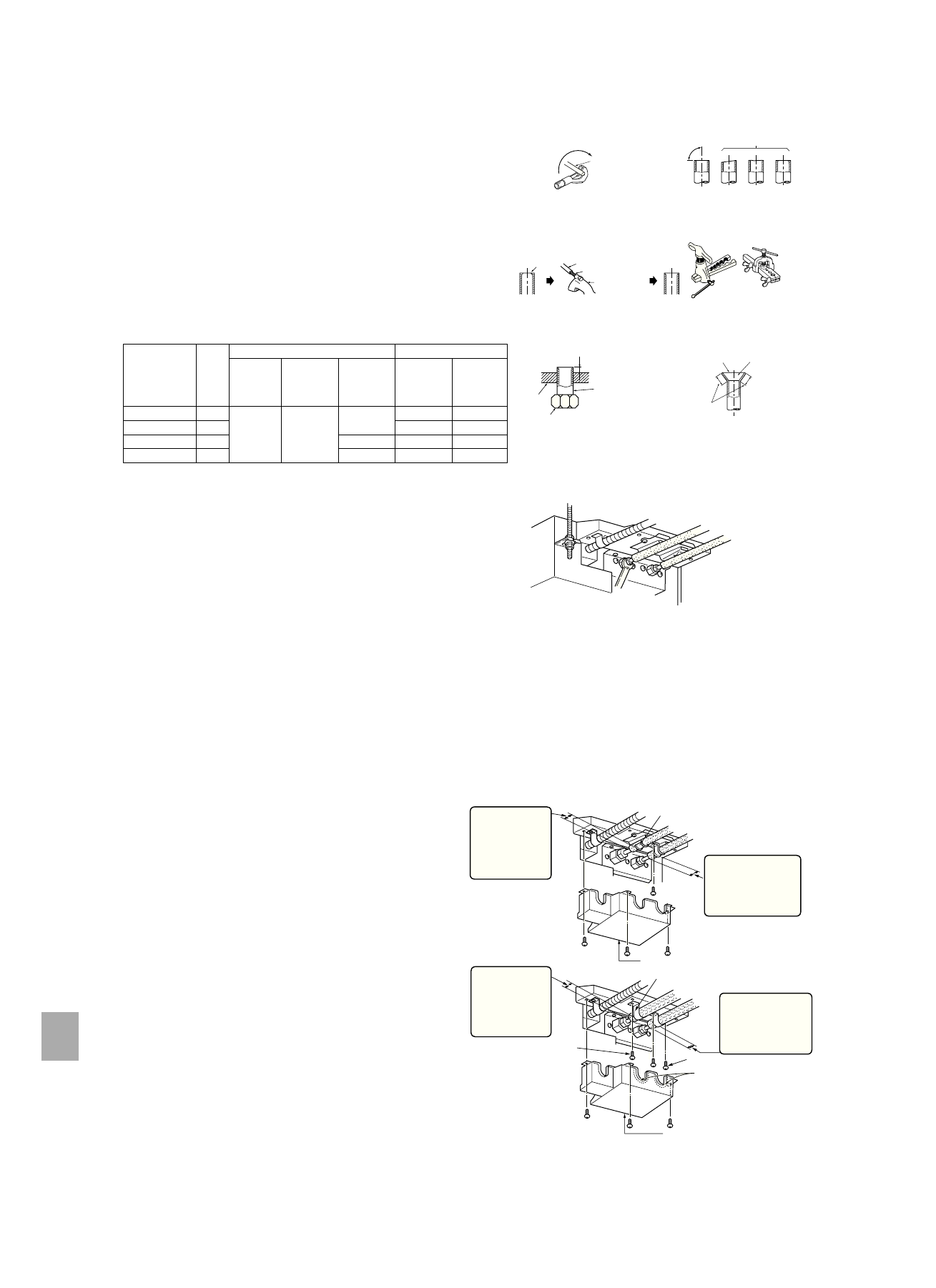

3-3. СОЕДИНЕНИЕ ТРУБ

•  Затягивайте  конусную  гайку  тарированным  ключом,  соблюдая

крутящий момент, указанный в таблице.

•  Слишком  сильная  затяжка  конусной  гайки  может  привести  к

поломке  гайки  через  некоторое  время,  результатом  чего  станет

утечка хладагента.

Соединение внутреннего прибора

Подсоедините трубы для жидкости и трубы для газа к внутреннему

прибору.

•  Нанесите  тонкий  слой  охлаждающего  масла  на  посадочную  по

-

верхность трубы.

•  При  подсоединении  сначала  выровняйте  центр,  затем  затяните

конусную гайку на первые 3 - 4 оборота.

•  Используя  таблицу  выше  с  крутящим  моментом  в  качестве  ру

-

ководства  при  затягивании  муфтового  соединения  со  стороны

внутреннего  прибора,  затяните  гайки  с  помощью  двух  гаечных

ключей.  Чрезмерная  затяжка  может  повредить  развальцован

-

ный участок.

Соединение наружного прибора

Подсоедините трубы к стыку стопорного клапана наружного прибо

-

ра таким же образом, как и для внутреннего прибора.

•  При  затяжке  используйте  тарированный  или  гаечный  ключ,  и

соблюдайте те же требования по крутящему моменту, что и для

внутреннего прибора.

3-2. РАЗВАЛЬЦОВКА

1) Правильно режьте медную трубу с помощью трубореза. (Рис. 1, 2)
2) Полностью  удалите  заусенцы  с  разрезанного  поперечного  сече

-

ния трубы. (Рис. 3)

•

При удалении заусенцев наклоните трубу вниз, чтобы удаленные

заусенцы не попали внутрь трубы.

3) Снимите  конусные  гайки,  прикрепленные  к  внутреннему  и  наруж

-

ному приборам, затем насадите их на трубу после полного удале

-

ния заусенцев. (после развальцовки насадка гаек невозможна.)

4) Развальцовка (Рис. 4, 5). Полностью соблюдайте размеры медной

трубы,  указанные  в  таблице.  Выберите  A  мм  из  таблицы  в  соот

-

ветствии с используемым инструментом.

5) Проверьте

•  Сравните развальцовку с Рис. 6.

•  При обнаружении дефекта на развальцовке обрежьте раз

-

вальцованный участок и выполните развальцовку снова.

Диаметр тру

-

бы (мм)

Гайка

(мм)

A (мм)

Крутящий момент затяжки

Инструмент

зажимного

типа для

R410A

Инструмент

зажимного

типа для

R22

Инструмент

барашковой

гайки для R22

Н•м

кгс•см

ø 6,35  (1/4”)

17

0 - 0,5

1,0 - 1,5

1,5 - 2,0

13,7 - 17,7 140 -180

ø

 9,52  (3/8”)

22

34,3 - 41,2 350 - 420

ø12,7  (1/2”)

26

2,0 - 2,5

49,0 - 56,4 500 - 575

ø15,88  (5/8”)

29

-

 73,5 - 78,4 750 - 800

Медная

труба

Правильно

90°

Неправильно

Рис. 1

Рис. 2

Заусенец

Медная труба

Дополнительная развертка

Труборез

Рис. 4

Рис. 3

Ровный край по

всему диаметру

Одинаковая

длина по все

-

му диаметру

Блестящая

внутренняя

поверхность

без царапин.

Рис. 5

Рис. 6

A

Конусная гайка

Обжимка

Медная труба

Тип муфты

Развальцовочный инструмент

Тип барашковой гайки

3-4. УСТАНОВКА КРЫШКИ ТРУБЫ

Убедитесь,  что  крышка  трубы  установлена.  Неправильная  уста

-

новка приведет к утечке воды.

•  Для  данного  прибора  изоляция  соединительной  детали  трубы

на  стороне  внутреннего  прибора  не  требуется.  Крышка  трубы

собирает  воду,  конденсирующуюся  вокруг  соединительной  де

-

тали трубы.

1) Установите ленту для трубы, снятую при выполнении пункта 2-5

для защиты соединительных патрубков.

*  Лента  для  трубы  должна  удерживать  изоляционный  материал

соединительного  патрубка.  Изоляционный  материал  должен

выступать на 10 мм или более по отношению к ленте для трубы,

как показано на рисунке справа.

2) Установите крышку трубы.

При использовании трубы с изоляционным материалом само

-

го высокого качества

(примерно ø48 мм для трубы для жидкости, ø51 мм для трубы для

газа)
1) Убедитесь,  что  пластина  перевернута,  и  вогнутая  поверхность

направлена вверх. (См. 2-5)

2) Используйте  ленту  (6),  поставляемую  с  прибором.  (Не  исполь

-

зуйте ленту для труб, прикрепленную к прибору)

3) Выход  соединительного  патрубка  крышки  трубы  предваритель

-

но обработан резанием. Отрежьте его по линии.

4) Установите крышку трубы.

Примечание:

Установите крышку трубы и ленту для трубы и надежно закрепите.

Неполная установка приведет к капанью воды из прибора, намока

-

нию и повреждению предметов домашнего обихода.

Изоляционный

материал должен

выступать на 10

мм или более

по отношению к

краю ленты для

трубы

Лента для трубы

Крышка трубы

Лента (6) (дополнительная

принадлежность)

Шуруп крепления (7)

Необходимо отрезать

Крышка трубы

Изоляционный

материал должен вы

-

ступать на 10 мм или

более по отношению

к краю ленты для тру

-

бы

Изоляционный

материал должен

выступать на 10 мм

или более по отно

-

шению к краю ленты

для трубы

Изоляционный

материал должен

выступать на 10

мм или более

по отношению к

краю ленты для

трубы

Шуруп крепления (7)

Неров

-

ность

Заусенцы

Наклон
