115

Стена

Наружная

сторона

2-2. СВЕРЛЕНИЕ ОТВЕРСТИЙ

1) Определите расположение стенного отверстия.
2) Просверлите  отверстие  диаметром  75  мм.  Наружная  сторона

должна быть на 5-7 мм ниже внутренней стороны.

3) Вставьте втулку для стенного отверстия (J).

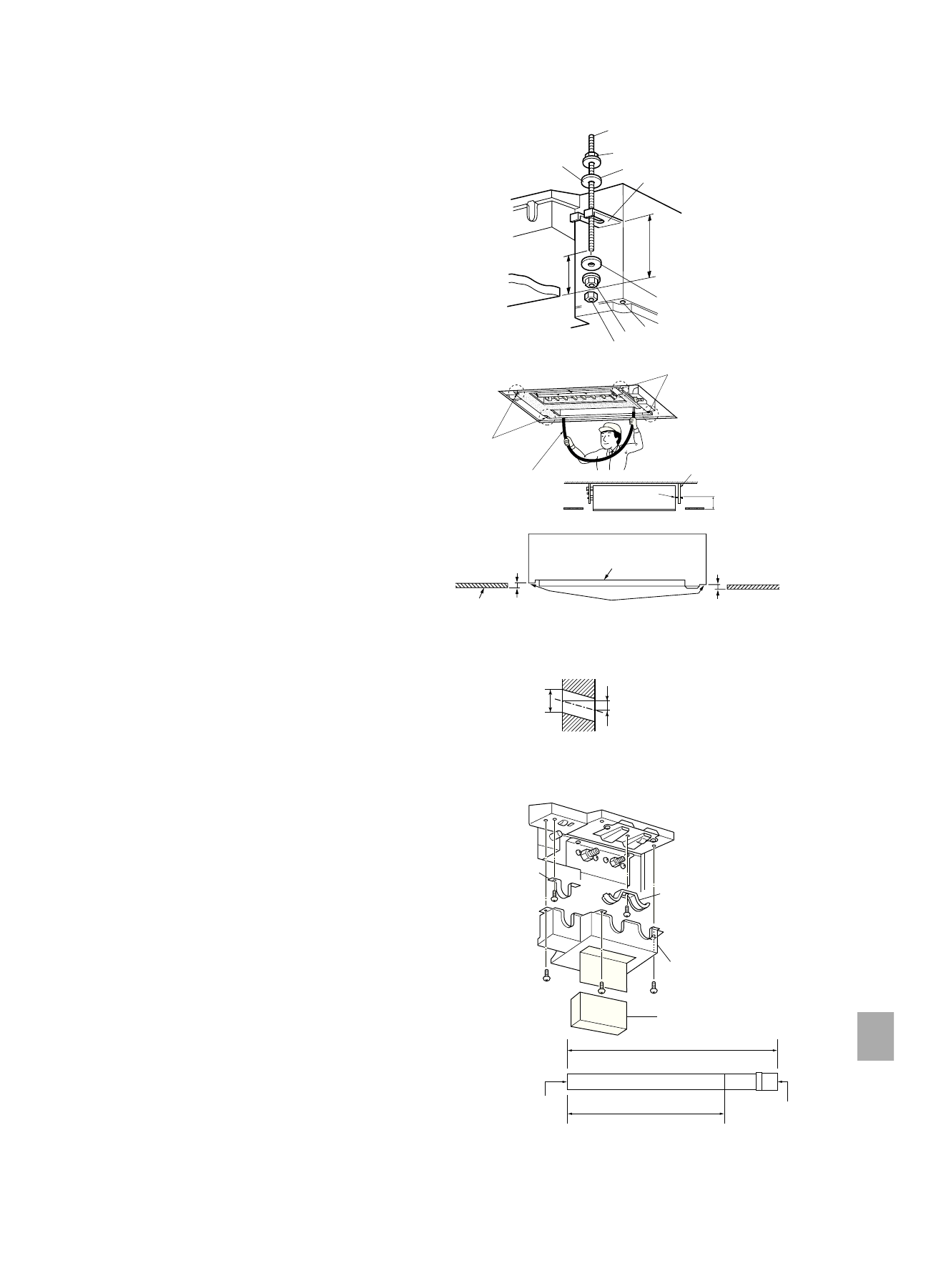

Процедуры подвески прибора

•  Заблаговременно отрегулируйте длину выступа болта из повер

-

хности потолка.

•  Проверьте шаг подвесного болта (E). (308 мм × 1051 мм)
1) Заранее  установите  специальную  шайбу  (3)  и  ее  гайки  (F)  на

подвесной болт (E).

*  Выполните  эту  процедуру  в  следующем  порядке  (начиная  с

верха): гайка (F), специальная шайба с прокладкой (3), специ

-

альная шайба (3), гайка (F), гайка (G).

*  Установите  специальную  шайбу  с  прокладкой  (3)  изолирован

-

ной стороной направленной вниз, как показано на рисунке.

2) Поднимите и установите прибор на место, выполнив его надле

-

жащее выравнивание с помощью подвесных болтов (E). Пропус

-

тите кронштейн между уже смонтированными специальной шай

-

бой с прокладкой (3) и специальной шайбой (3) и закрепите его.

Выполните эту процедуру для всех четырех местоположений.

*

Убедитесь, что подвесной болт (E) выступает на 20 мм или бо

-

лее над поверхностью потолка. В противном случае установка

(необязательной) решетки невозможна.

*

Если  точки  крепления  решетки  не  заделаны  заподлицо  с

поверхностью  потолка,  возможна  конденсация  воды  или

панель не будет открываться/закрываться.

3) Если  длинное  отверстие  в  кронштейне  и  отверстие  в  потолке

не совпадают, выполните их выравнивание прежде, чем продол

-

жить.

4) Проверьте,  что  все  четыре  угла  находятся  на  одном  и  том  же

уровне  с  помощью  спиртового  уровня  или  прозрачной  пластико

-

вой трубки, наполненной водой.

*

Если прибор установлен не в горизонтальном положении,

из него может капать вода.

5) Затяните все гайки.

(a)  Подвесной болт (Е)

(b)  Гайка (G)

(c)  Гайка с фланцем (F)

(d)  Специальная шайба (с про

-

кладкой) (3)

(e)  Специальная шайба (3)

(f)  Установите с изоляцией,

направленной вниз

(g)  Подвесной болт (M10)

(h)  Прозрачная пластиковая

трубка

(i)  Нижняя часть кронштейна

(j)  Закрепите решетку в этом

месте

(a)

(j)

(c)

(d)

(e)*

(c)*

(b)

(k)

(f)

(g)

(h)

(j)

(j)

(i)

2-3. ДРЕНАЖНЫЕ ТРУБЫ

•  Используйте  дренажную  трубу  (B)  для  дренажных  труб.  Обяза

-

тельно  заделывайте  стыки  труб  клейким  материалом  на  основе

поливинилхлорида для предотвращения утечки.

•  Перед  прокладкой  дренажного  трубопровода  снимите  крышку

трубопровода,  обод  шланга,  обод  трубопровода  и  прокладку

(подушку).  Утилизируйте  прокладку  (подушку),  так  как  она  не  по

-

надобится.

•  Длина дренажного шланга (2) составляет 540 мм, поэтому выход

дренажных  труб  можно  разместить  выше.  Перед  подключением

отрежьте дренажный шланг (2) до соответствующей длины.

Лента

шланга

Лента  для

трубы

Крышка

трубы

Сторона внут

-

реннего прибора

Отрежьте в преде

-

лах данного участка

Сторона дре

-

нажных труб

(Подсоедините

дренажную

трубу (B))

ø75 мм

5-7 мм

540 мм

430 мм

Поверхность

потолка

Убедитесь, что данные

поверхности заделаны

заподлицо друг с другом

(0-3 мм).

Местоположения крепле

-

ния решетки

Дренажный поддон

Не менее  20 мм

110 мм

110 мм

Убедитесь, что данные

поверхности заделаны

заподлицо друг с другом

(0-3 мм).

Прокладка

(подушка)
