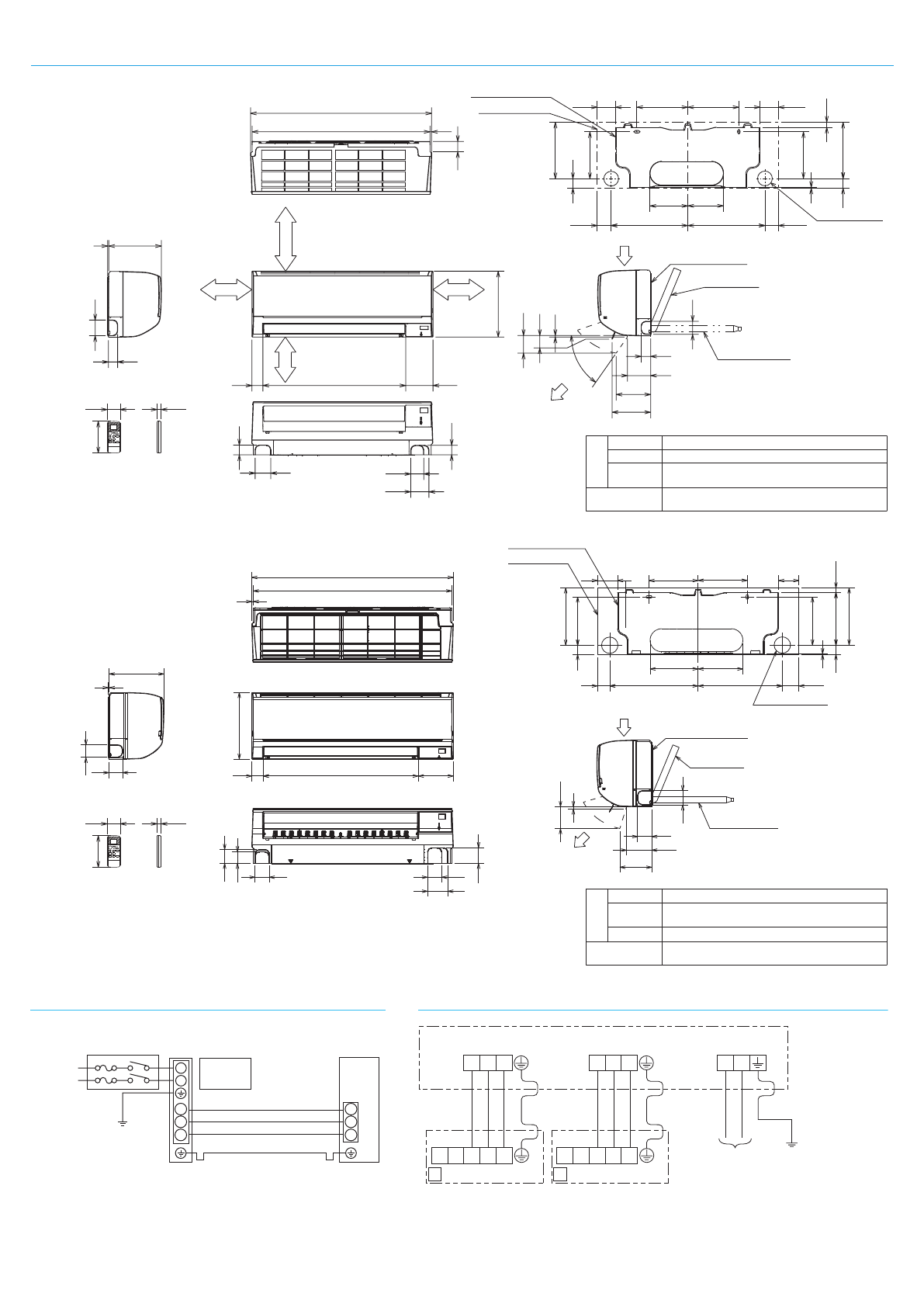

Размеры внутренних блоков
Фреоно- провод
Изоляция
Ø35 (наружный диаметр)
Жидкость
Труба Ø7 — 0,39 м (вальцовка Ø6,35)
Газ
Труба Ø9,52 — 0,34 м (вальцовка Ø9,52)
Труба Ø9,52 — 0,34 м (вальцовка Ø12,7)
Дренажный шланг Наружный диаметр изоляции Ø28,
наружный диаметр штуцера Ø16
Фреоно- провод
Изоляция
Ø50 (наружный диаметр)
Жидкость
MSZ-DM60VA:
труба Ø8 — 0,39 м (вальцовка Ø6,35)
MSZ-DM71VA:
труба Ø8 — 0,39 м (вальцовка Ø9,52)
Газ
Труба Ø12 — 0,34 м (вальцовка Ø15,88)
Дренажный шланг Наружный диаметр изоляции Ø28,
наружный диаметр штуцера Ø16
Ед. изм.: мм
ВНУТРЕННИЕ БЛОКИ:
MSZ-DM25VA
MSZ-DM35VA
MSZ-DM50VA
ВНУТРЕННИЕ БЛОКИ:
MSZ-DM60VA
MSZ-DM71VA
ИК-пульт управления
RH16A
Монтажная пластина
Выход
воздуха
Вход
воздуха
232
5
41
799
785
7
290
120
630
49
57
80
42
43
69
57
42
7
103
130
100
(57º)
172
14
46
Трубопроводы
Дренажный шланг
Более 108,5 при подключении
фреонопроводов слева,
слева сзади, слева снизу
Более 7
Более 32,5
Более 40
Более 20
Монтажная пластина
Контур внутреннего
блока
Отв. в стене Ø65
11×20
овальное отв.
225
225
80,5
80,5
59,5
61,5
340
338
41
42
249
248
21,5
3
167
157
207,5
206,5
11×26
овальное отв.
132
56
18
ИК-пульт управления
RH16A
132
71
56
7
5
63
53
65
65
93
18
Схема соединений в составе мультисистемы MXZ-2/3DM
S1
S2
S3
S1
S2
S3
Межблочный
кабель: 4×2,5 мм
2
Наружный блок
MUZ-DM
Кабель электропитания
(автоматический выключатель):
MSZ-DM25/35VA:
3×1,5 мм
2
(10 А)
MSZ-DM50VA:
3×1,5 мм
2
(12 А)
MSZ-DM60/71VA:
3×2,5 мм
2
(16 А)
Провод заземления должен быть
на 60 мм длиннее остальных проводников
Внутренний блок
MSZ-DM
ИК-пульт
управления
L
N
Заземление
Схема соединений (1:1)
923
909
709
161
250
69
57
63
53
305
Монтажная пластина
Выход
воздуха
Вход
воздуха
65
65
7
114
100
146
Трубопроводы
Дренажный шланг
Монтажная пластина
Контур внутреннего
блока
Отв. в стене Ø75
11×20
овальное отв.
225
225
93
93
75,5
58
386
403,5
42
43
263
262
21,5
3
220
205
221,5
220,5
240,5
11×26
овальное отв.
Кабель электропитания (автоматический выключатель):
MXZ-2DM40VA
— 3×2,5 мм
2
(15 A)
MXZ-3DM50VA
— 3×2,5 мм
2
(25 А)
Наружный блок
MXZ-2DM/3DM
Внутренний блок
MSZ-DM
Внутренний блок
MSZ-DM
B
A
S1 S2 S3 L N
S3 L N
S1 S2 S3 L N
S3 L N
L N
Межблочный
кабель: 4×1,5 мм
2
