Стр. 31

►

Монтаж

внутреннего блока

ДРЕНАЖНЫЙ ШЛАНГ ДОЛЖЕН
НАХОДИТЬСЯ ВНИЗУ

Убедитесь в том, что дренажный шланг
находится в нижней части связки. Если
дренажный шланг будет находиться
в верхней части связки, это может при-
вести к переполнению дренажного под-
дона, воспламенению и повреждению за
счет воздействия воды.

НЕ СПЛЕТАЙТЕ СИГНАЛЬНЫЙ КАБЕЛЬ
С ДРУГИМИ ПРОВОДАМИ

При обвязке не сплетайте и не допу-
скайте пересечения сигнального кабеля
с другими проводами.

2. С помощью липкой виниловой ленты

прикрепите дренажный шланг к нижней
стороне труб хладагента.

3. С помощью теплоизолирующей ленты

плотно обвяжите вместе сигнальный
провод, трубы хладагента и дренажный
шланг. Повторно проверьте, что ком-
плект связан.

НЕ ОБВЯЗЫВАЙТЕ КОНЦЫ
ТРУБОПРОВОДА

Обматывая весь комплект, оставьте
концы трубопровода свободными. Доступ
к ним необходим для проверки герметич-
ности при завершении монтажа (см. раз-
дел «

Проверка электрооборудования

и отсутствия утечек»

 данного руковод-

ства).

Шаг 8: Установить внутренний блок
При монтаже нового соединительного
трубопровода к наружному блоку

вы-

полните следующее:
1. Если трубопроводы хладагента уже про-

ведены через отверстие в стене, перей-
дите к шагу 4.

2. В противном случае еще раз убедитесь

в том, что концы труб хладагента гер-
метично закрыты, чтобы предотвратить
проникновение в трубы грязи или посто-
ронних предметов.

3. Аккуратно проведите обвязанный ком-

плект из труб хладагента, дренажного
шланга и сигнального провода через
отверстие в стене.

4. Закрепите верхнюю часть внутреннего

блока за верхний крюк монтажной пла-
стины.

5. Прилагая небольшие усилия с левой

и правой сторон блока, убедитесь в том,
что блок надежно закреплен на монтаж-
ной пластине. Блок не должен качаться
или сдвигаться.

6. Прикладывая равномерное усилие, по-

тяните вниз за нижнюю половину блока.
Продолжайте тянуть блок вниз, пока он
не закрепится за крюки, расположенные
в нижней части монтажной пластины.

7. Еще раз приложите небольшие усилия

с левой и правой сторон блока и убеди-
тесь в том, что блок надежно закреплен
на монтажной пластине.

При монтаже нового соединительного
трубопровода к наружному блоку

вы-

полните следующее:
1. Закрепите верхнюю часть внутреннего

блока за верхний крюк монтажной пла-
стины.

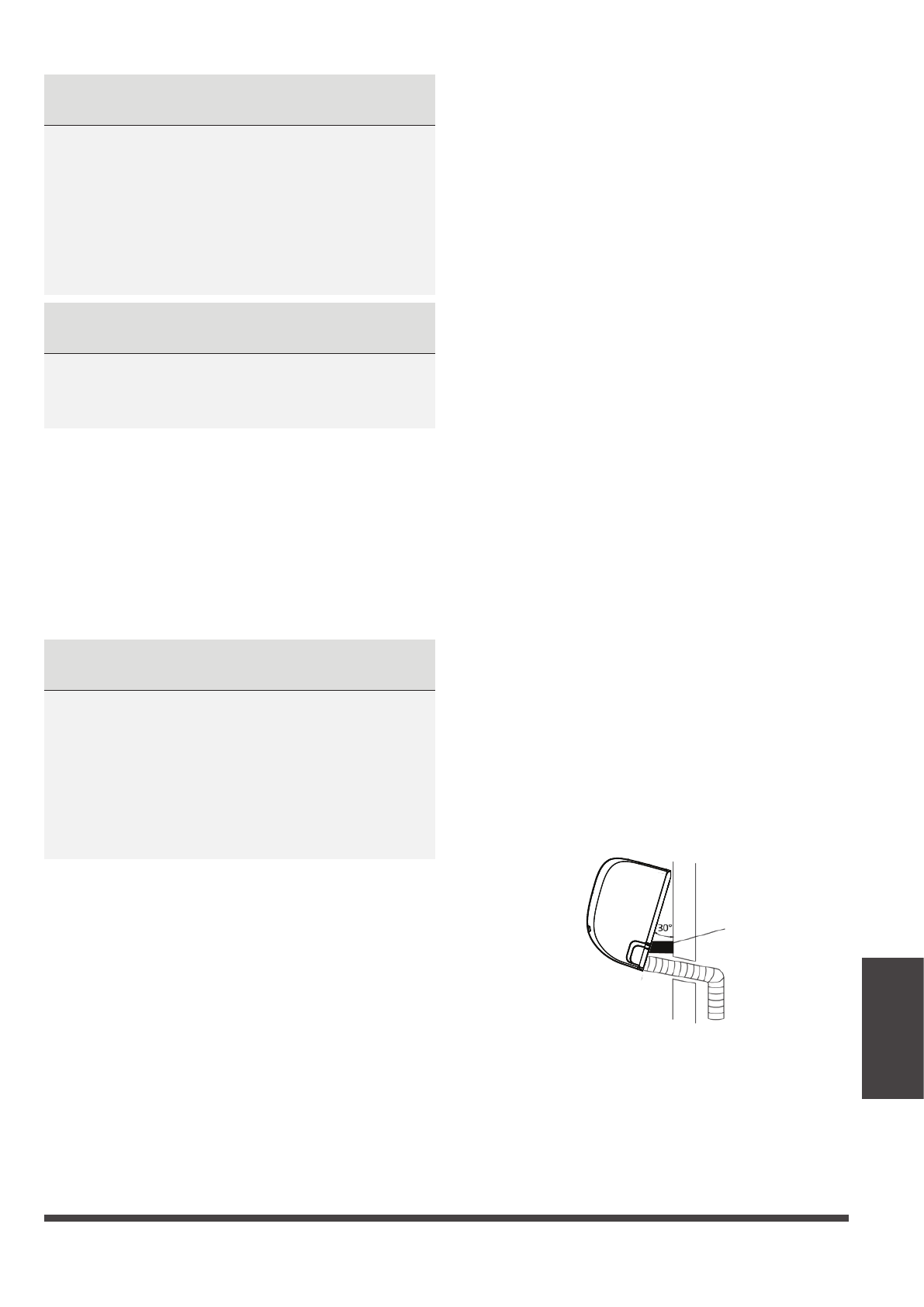

2. С помощью скобы или клина подоприте

блок, чтобы обеспечить достаточно
места для присоединения трубопровода
хладагента, сигнального кабеля и дре-
нажного шланга.

Клин
