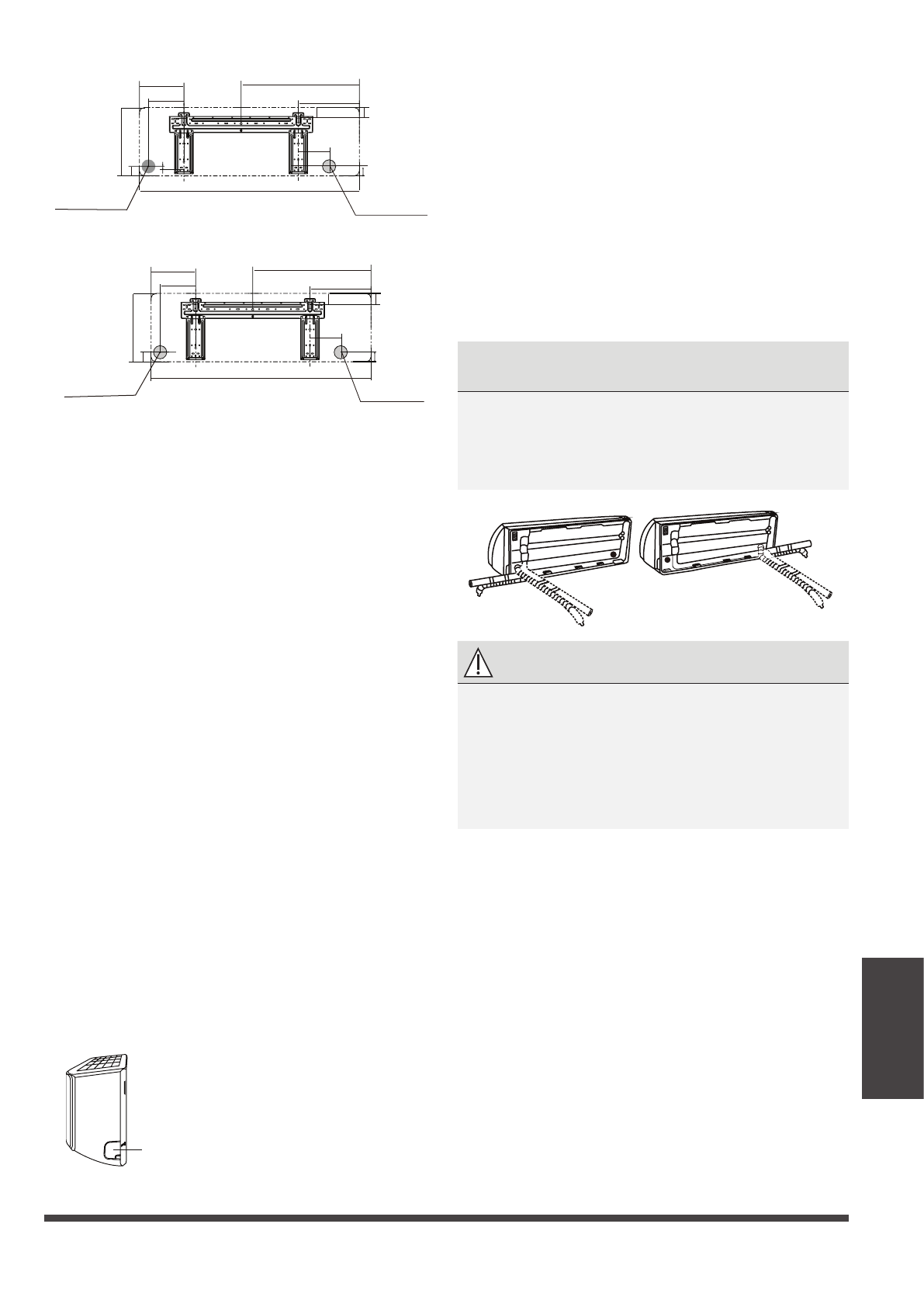

Стр. 27
►
Монтаж
внутреннего блока
230мм
165мм
199мм
527мм
603мм
247мм
322мм
106мм
129мм
48мм
29м
м
37м
м
55м
м
54м
м
54м
м
139мм
173мм
973мм
1082мм
722мм
805мм
835мм
179мм
348.4мм
231мм
403мм
318м
м
338мм
290м
м
297м
м
297м
м
49мм
47м
м
47м
м
37м
м
36м
м
36м
м
49м
м
53м
м
53м
м
48м
м
101мм
190мм
190мм
136мм
121мм
121мм
244мм
246мм
418мм
ПРИМЕЧАНИЕ:
Для кондиционеров с ди-
аметром трубы газовой линии 16 мм и бо-
лее диаметр стенного отверстия должен
составлять 90 мм.
Шаг 4: Подготовить трубопровод хлада-
гента
Трубопровод хладагента находится вну-
три теплоизолирующего рукава, прикре-
пленного сзади блока. Перед прокладкой
трубопровода через отверстие в стене его
необходимо правильно подготовить.
1. Исходя из расположения отверстия
в стене относительно монтажной пла-
стины, выберите сторону, с которой
трубопровод будет выходить из блока.
2. Если отверстие в стене расположено
за блоком, оставьте съемную крышку
на месте. Если отверстие в стене рас-
положено сбоку от внутреннего блока,
удалите съемную пластмассовую панель
с соответствующей стороны блока. При
этом образуется паз, через который тру-
бопровод можно вывести из блока. Если
пластмассовую панель не удается удалить
руками, используйте игловидные кусачки.
Knock-out Panel
3. Если соединительный трубопровод
в стену уже встроен, перейдите к шагу
«Присоединить дренажный шланг»
.
Если встроенный трубопровод отсут-
ствует, присоедините трубопровод хлада-
гента внутреннего блока к трубопроводу,
соединяющему внутренний и наружный
блоки. Подробные инструкции приве-
дены в разделе
«Подсоединение трубо-
провода хладагента»
данного руковод-
ства.
ЗАМЕЧАНИЕ ОТНОСИТЕЛЬНО УГЛА
ВЫХОДА ТРУБОПРОВОДА
Трубопровод хладагента может выходить
из внутреннего блока с четырех сторон:
Слева, Справа, Слева сзади, Справа
сзади.
ОСТОРОЖНО!
Соблюдайте особую осторожность, чтобы
не допустить образования вмятин и по-
вреждений трубопровода во время его
изгиба и вывода от блока. Вмятины на
трубопроводе снизят эффективность ра-
боты блока.
Шаг 5: Присоединить дренажный шланг
По умолчанию дренажный шланг присо-
единяется с левой стороны блока (если
смотреть на блок сзади). Однако он также
может присоединяться и с правой стороны.
Для обеспечения правильного дренажа
присоединяйте дренажный шланг с той же
стороны блока, с которой выходит трубо-
провод хладагента. Присоедините удлини-
тель дренажного шланга (приобретается
отдельно) к концу дренажного шланга.
• Плотно оберните место соединения
тефлоновой лентой, чтобы обеспечить
надежное уплотнение и предотвратить
утечки.
Отверстие
в стене 65 мм
слева сзади
Отверстие
в стене 90 мм
слева сзади
Отверстие
в стене 65 мм
справа сзади
Отверстие
в стене 90 мм
справа сзади
Модель D
Модель E
Съемная крышка
