29
Инструкция по установке проводного контроллера
1. Отсоедините заднюю крышку проводного контроллера.
2. Перед тем как закрепить заднюю крышку на стене, убедитесь, что длина провода, которая будет проходить
через заднюю крышку, будет не менее 100 мм.
3. Подключите 4 кабеля по направлению к задней крышке и закрутите болты. Слева-направо последовательность
подключения выглядит следующим образом:
- провод напряжения 12 В (красный);
- провод заземления (белый);
- провод приема сигнала Rx (коричневый);
- провод передачи сигнала Тх (желтый);

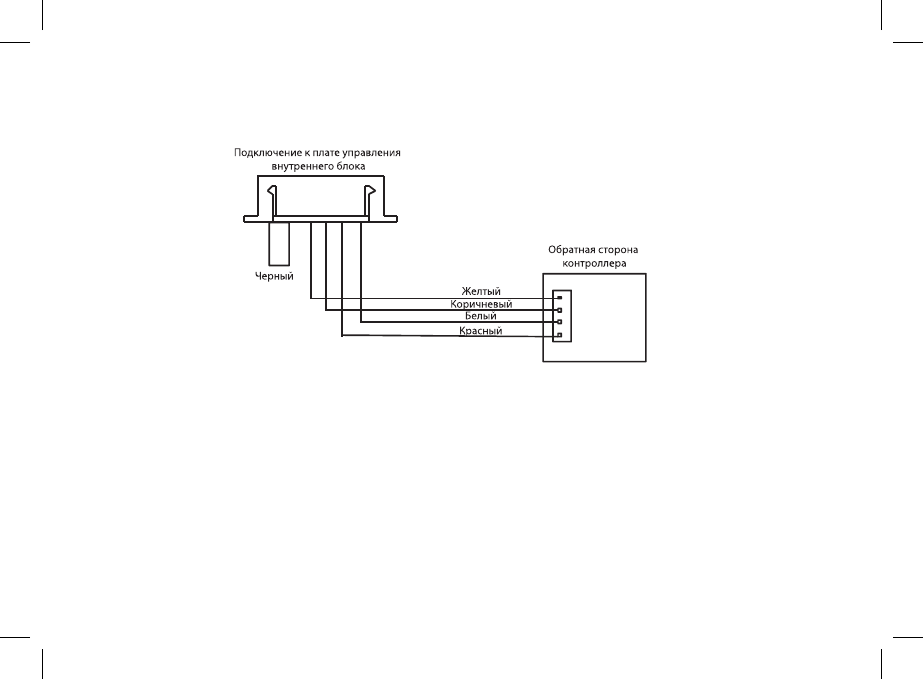

СХЕМА УСТАНОВКИ ПРОВОДНОГО КОНТРОЛЛЕРА
