41
•

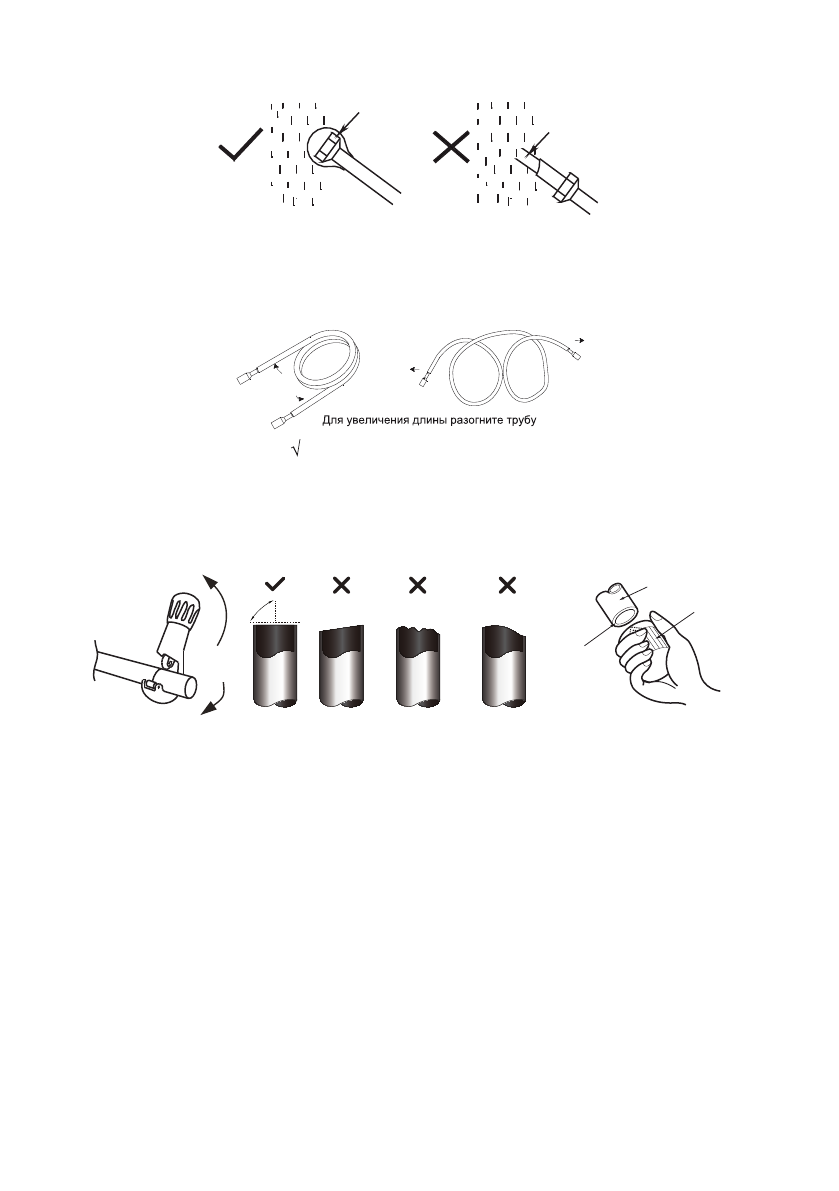

Убедитесь, что концы труб герметично заглушены и во время дождя вода не попадает
внутрь магистрали.
Крышка,
скотч
Дождь
Подготовка трубы
Главной причиной утечек хладагента является некачественное соединение трубопроводов.
Аккуратно и качественно выполняйте подготовку труб.
•
Измерьте необходимую длину соединительной трубы и кабеля.
×
•
Отрежьте трубу. Предусмотрите дополнительное расстояние со стороны наружного блока.
Труба не должна идти внатяг.
•
Удалите заусенцы с трубы с помощью риммера. Для этого опустите зачищаемый конец
трубы вниз, чтобы заусенцы не попали внутрь трубы. Вращая риммер, полностью удалите
заусенцы с трубы.
Скошенный Шероховатый
Заусенцы
Труба
Ример
Срез
90°
Гибка труб
•
Согните трубку нужным образом, соблюдая осторожность, чтобы не повредить ее.
Примечания по гибке труб
•
Гнуть трубы можно руками, будьте аккуратны, чтобы не заломить и не замять их.
•
Угол изгиба не должен превышать 90°.
•
Начинайте сгибать трубу с ее середины. Во избежание залома трубы не гните трубу
под большим углом, изгиб трубы должен иметь радиус 150 мм и более.
•
Если труба несколько раз изгибается или растягивается в одном месте, материал
становится хрупким и сопротивляется повторному изгибанию или растягиванию. Не
изгибайте и не растягивайте трубу более трех раз.
•
Если приходиться гнуть трубу в изоляции, есть большой риск замять или заломить
трубу. разрежьте теплоизоляцию острым ножом, как показано на рисунке, и согните
трубу без изоляции. Когда труба будет согнута, закрепите теплоизоляцию на трубе
с помощью липкой ленты.
