49
14.
Электрические соединения
Напряжение питания должно быть в диапазоне 90–110% от указанной в спецификации оборудо-
вания.
Все подключения должны выполняться согласно государственным и местным требованиям, высо-
коквалифицированным персоналом.
Оборудование должно быть подключено к индивидуальной линии электропитания. Не допус-
кается подключать более одного устройства на один автоматический выключатель.
Будьте внимательны: подключение к неверному источнику питания может вызвать поломку обо-
рудования!

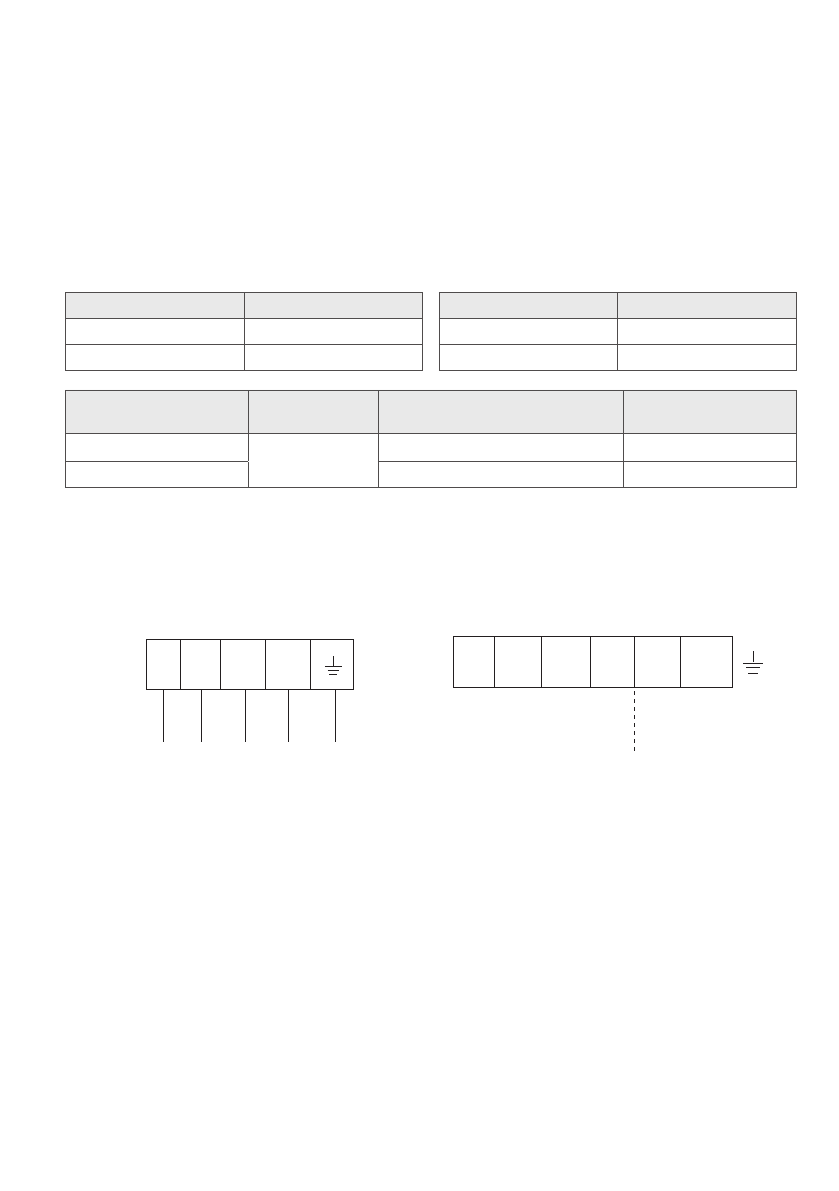

Минимально допустимые сечения проводов подключения в зависимости от потребляемого тока:
Ток, А
Сечение провода, мм
2
Ток, А
Сечение провода, мм
2
> 3 ≤ 6
0,75
> 10 ≤ 16
1,5
> 6 ≤ 10
1
> 16 ≤ 25
2,5
Модель
Питание
Автоматический выключатель
токовой защиты
Сечение провода
LS/LU-HE09KAE2
220 В/50 Гц
16 A
1,5 мм
2
LS/LU-HE12KAE2
16 A
1,5 мм
2
Представленная выше таблица носит исключительно справочный характер. Фактические сечения
электропитающего и сигнального кабелей, а также номинал автоматического выключателя вы-
бираются исходя из максимального тока кондиционера, способа прокладки кабеля и количества
жил в кабеле.
W
2(N)
S
1(L)
Клеммы для подключения проводов
на внутреннем блоке
К наружному блоку
1(L) 2(N)
S
L
N
W
Питание
220 В/50 Гц
К внутреннему
блоку
Клеммы для подключения проводов
на наружном блоке
Внимание!
В сплит-системах LS/LU-HExxKAE2 электропитание от источника питания подключается
к наружному блоку!
•
Открутите крышку электропроводки и снимите ее.
•
Открутите зажим кабеля под клеммой и поместите его в сторону.
•
Подключите провода в соответствии со схемой и крепко зажмите U-образный наконечник каж-
дого провода к соответствующей клемме.
•
С помощью зажима кабеля закрепите кабель к блоку. Плотно затяните зажим кабеля.
•
Изолируйте неиспользуемые провода изоляционной лентой из ПВХ. Расположите их так, чтобы
они не касались каких-либо электрических или металлических деталей.
