Шаг 2. Подготовка блока к монтажу труб хладагента.

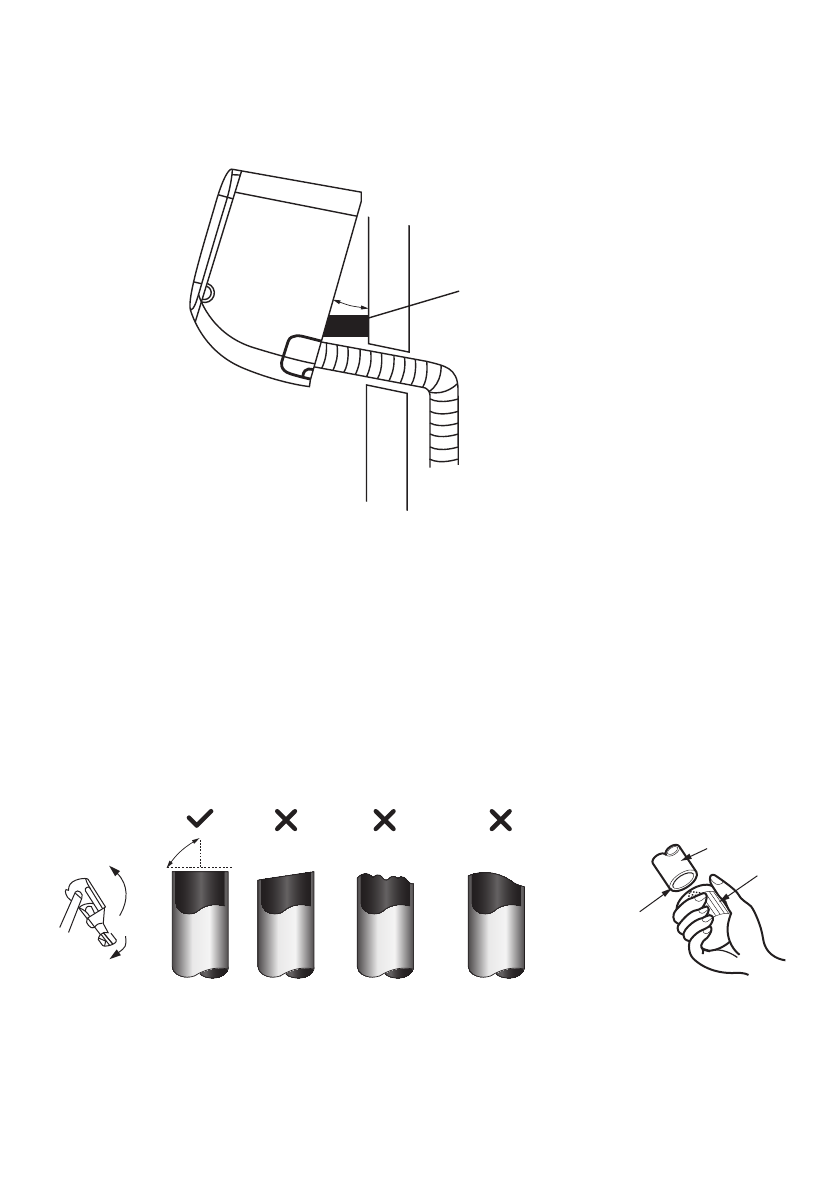

1. Используйте скобу или клин, чтобы поддержать устройство, тем самым предоставляя вам до-
статочно места для подключения трубопроводов хладагента, сигнального кабеля и сливного
шланга.
Клин(скоба)
30°
Шаг 3. Подсоедините трубопровод хладагента.
Главной причиной утечек хладагента является некачественное соединение трубопроводов. Акку-
ратно и тщательно выполняйте подготовку труб.
•
Замерьте нужное количество трубы.
•
Отрежьте трубу. Предусмотрите дополнительное расстояние со стороны наружного блока.
Трубы не должны идти внатяг.
•
Для резки труб используйте труборез. Если резать трубу ножовкой или отрезной машинкой,
срез получится неровным, и возможно попадание опилок в трубу.
•
Удалите заусенцы с трубы с помощью римера. Для этого опустите зачищаемый конец трубы
вниз, чтобы стружка не попала внутрь трубы. Вращая ример, полностью удалите заусенцы
с трубы.
Скошенный Шероховатый
Заусенцы
Труба
Ример
Срез
90°
•
Подготовьте гайки. Снимите их с труб на наружном и внутреннем блоках (либо распакуйте из
упаковки, данный вариант зависит от модели кондиционера и варианта поставки), удалите за-
глушки, и наденьте гайки на трубы. Помните, что после вальцевания это станет невозможным.
•
Плотно зажмите медную трубу в вальцовке, и развальцуйте трубы.
