52
15.
Заправка хладагентом
Внимание!
Перед запуском кондиционера обязательно удалите воздух из кондиционера! В против ном
случае воздух, оставшийся в системе, может вызвать сбои в работе кондиционера и при
-
вести к серьезным неисправностям! При работе с хладагентом R32 рекоменду ется исполь
-
зовать 2-ступенчатый вакуумный насос с обратным клапаном, что бы из бежать попадания
масла из вакуумного насоса в холодильный контур! Подробности по вакуумированию систе
-
мы приведены в разделе «Удаление воздуха ваку умным насосом».

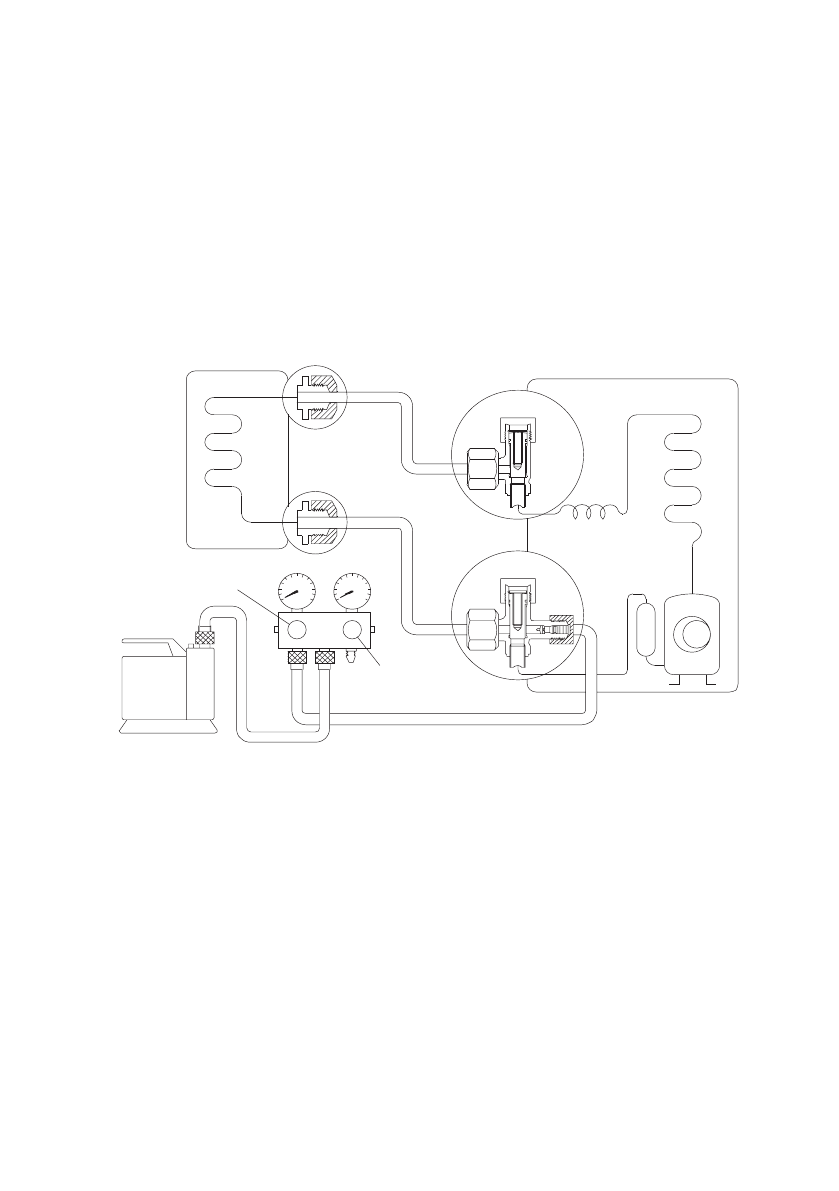

Удаление воздуха вакуумным насосом
Вакуумировать систему необходимо как минимум 30 мин. Если установка трубопроводов проходи-
ла под атмосферными осадками или при влажности воздуха более 60%, то вакуумировать систе-
му необходимо как минимум 2 часа.
Lo
(
Внутренний
блок
)
(Сторона жидкости)
(
Наружный блок
)
2-ходовой
вентиль
3-ходовой
вентиль
Закрыто
Закрыто
Закрыто
Открыто
Вакуумный
насос
(Сторона газа
)
Hi
Порядок действий
•
Отверните и снимите заглушки с 2-х и 3-х ходовых вентилей, соедините заправочный шланг
манометрического коллектора с сервисным портом 3-х ходового вентиля, убедитесь что вен-
тиля закрыты.
•
Соедините шланг манометрического коллектора с вакуумным насосом.
•
Полностью откройте сторону низкого давления манометрического коллектора.
•
Включите вакуумный насос. Стрелка манометра низкого давления должна постепенно уйти
в минусовую зону.
•
Через 15 минут работы насоса проверьте показания. Стрелка должна показывать (–1 кг/см
2
) или
ниже. Если стрелка показывает положительное давление или 0, вероятно в системе есть негер-
метичное соединение или повреждение трубопровода. Устраните неисправность и выполните
вакуумирование заново. Поврежденный участок можно найти, опрессовав трубопровод азотом
под давлением до 25 кг/см
2
.
•
Вакуумируйте систему не менее 30 минут. Если манометр показывает давление (–1 кг/см
2
)
и ниже, закройте клапан низкого давления на коллекторе, выключите насос и оставьте на
5 минут систему с подключенным манометрическим коллектором. Если давление не подни-
