Подключите сигнальный кабель.
Сигнальный кабель обеспечивает связь между внутренним и внешним блоками. Перед подготов-
кой кабеля к подключению необходимо выбрать правильный размер кабеля.
•

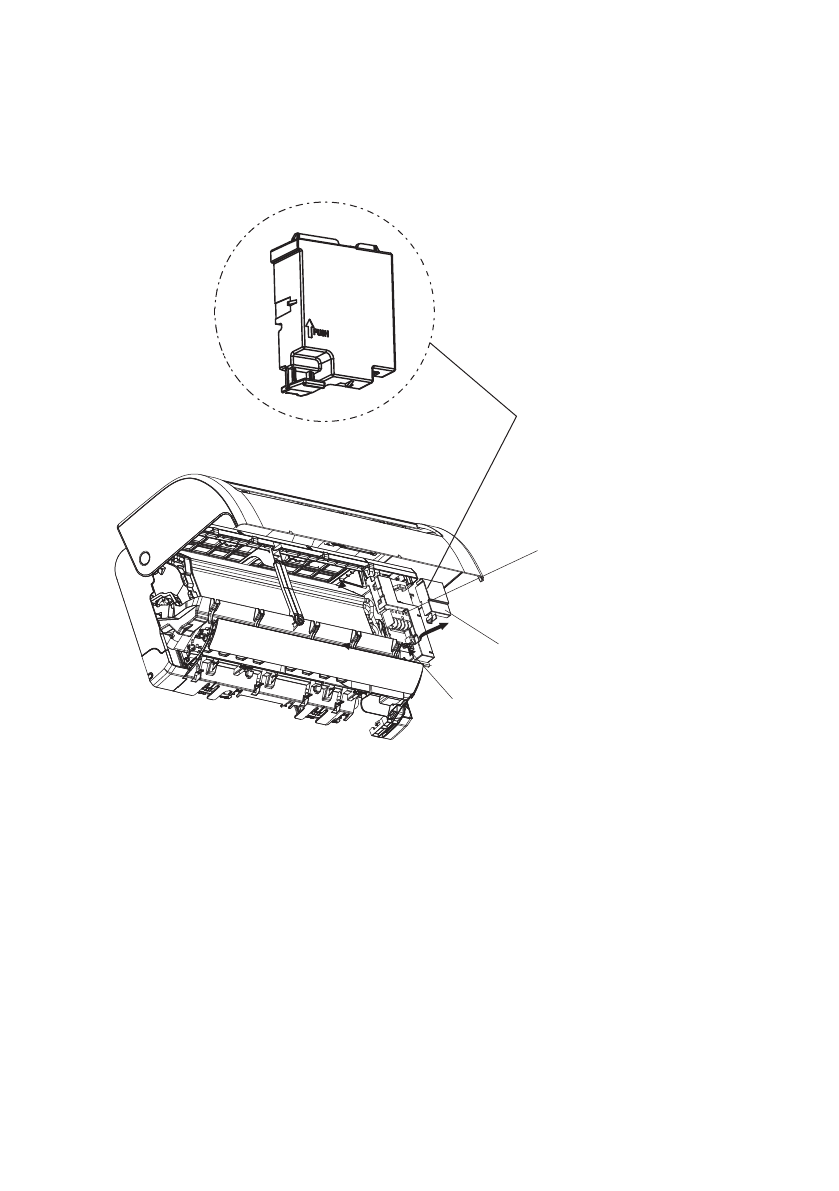

Откройте переднюю панель внутреннего блока, как показано на рисунке ниже, которые обеспе-
чивают большее пространство для подключения проводов.
•
Снимите крышку блока подключения для соединения кабеля.
Блок подключения
Крышка блока подключения
Клемма соединения кабеля
•
Подайте сигнальный провод через слот, от задней части блока к передней.
•
Подключите провод в соответствии со схемой подключения внутреннего блока, подключите
U-образный наконечник и крепко закрутите каждый провод к соответствующей клемме.
ВНИМАНИЕ!
Не перепутайте подключение проводов, это опасно, и может стать причиной неисправ
-
ности кондиционера.
ПРЕДУПРЕЖДЕНИЕ!
Вся проводка должна выполняться строго в соответствии со схемой проводки, расположен
-
ной на задней стороне передней панели внутреннего блока.
ПРЕДУПРЕЖДЕНИЕ!
Перед выполнением электрических или монтажных работ выключите основное электро
-
питание системы.
