9

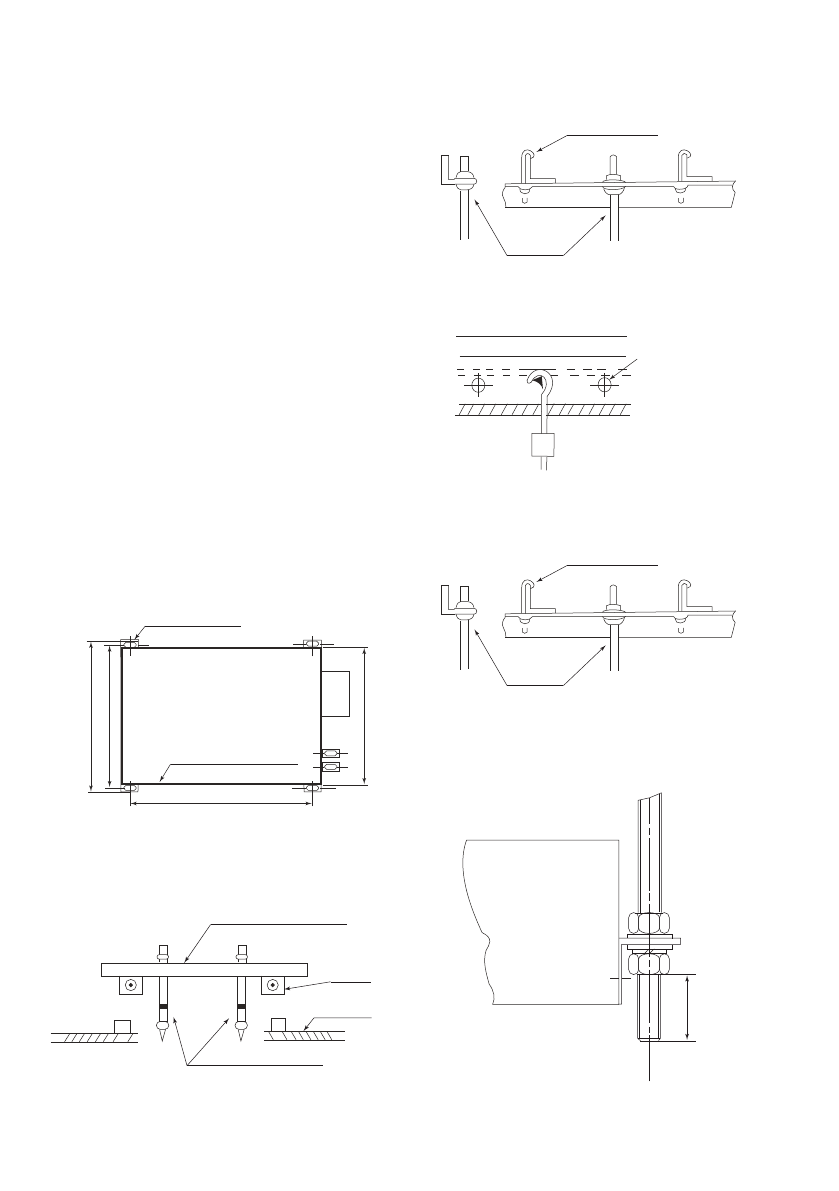

5. Установка внутреннего блока
Установка подвесных болтов
•
Руководствуйтесь чертежом для измере
-
ния расстояний между болтами.
•
Установите подвесные болты.
•
Способ монтажа к потолку зависит от его
конструкции.
•
Прокладку трубопровода проводите толь
-
ко после монтажа основного блока. Опре
-
делите направление отвода конденсата.
Местоположение трубопровода хладаген
-
та, дренажа, трубопроводов внутреннего
блока должны быть определены до уста
-
новки блока.
•
Подвесные болты должны быть диаметром
не менее 10 мм и выполнены из качествен
-
ной углеродистой стали с оцинкованным
или нержавеющим покрытием.
•
Конструкция подвеса должна выдерживать
как минимум 3-кратный вес внутреннего
блока, а также выдерживать вибрацион
-
ные нагрузки во время работы.
•
Предусмотрите свободное пространство
над блоком (внутренний блок верхней
частью не должен касаться поперечных
балок или перекрытий) для уменьшения
шума и вибраций.
800
840
760
4–12×72
Отверстия для подвеса
Сторона входа воздуха
1180
Размеры: мм
Деревянная конструкция
Положите квадратный брус поперек балок
крыши, затем установите подвесные болты.
Брус поперек балок
Подвесные болты
Потолок
Балка
Бетонные блоки и панели
Подвесной болт
Стальной уголок
Крепеж
внутреннего
блока
Железобетонные блоки
Используйте анкерные болты при креплении
к железобетонным блокам.
Арматурный
стержень
Анкерный болт
Стальные балки
Крепите внутренний блок непосредственно к
стальной балке.
Подвесной болт
Стальной уголок
Крепеж
внутреннего
блока
Навесьте внутренний блок на подвесные
болты и закрепите. Выровняйте внутренний
блок в горизонтальной плоскости при помо
-
щи уровня, иначе могут быть протечки кон
-
денсата.
Корпус
внутреннего
блока
Подвес
Не менее 30 мм
