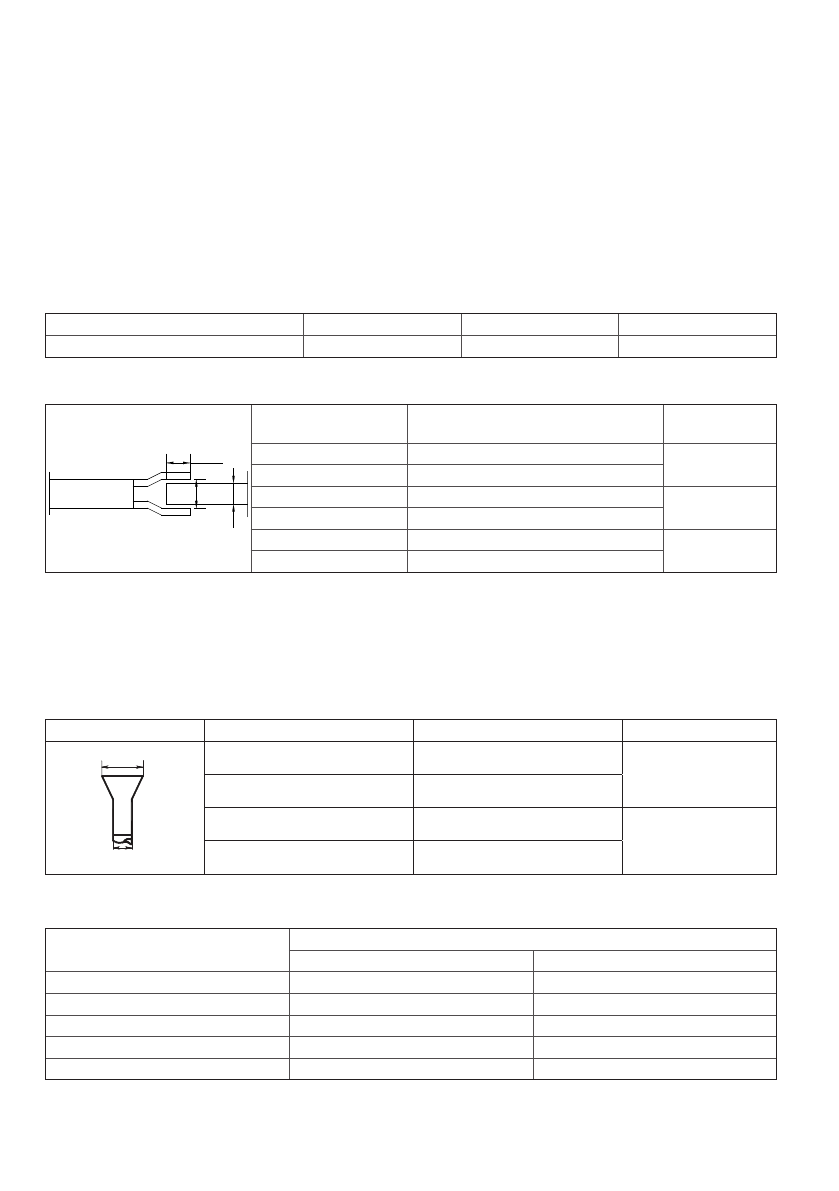

17
Пайка
•
Убедитесь, что спаиваемые трубы находятся горизонтально или направлены вниз, но не
вверх.
•
Будьте внимательны при выборе направления и угла наклона трубопровода при монтаже,
чтобы обеспечить беспрепятственный возврат масла в компрессор.
•
Паяйте с азотом под давлением.
•
Будьте осторожны при работе с огнем и соблюдайте все меры пожарной безопасности для
данного вида работ.
•
Примите меры для предотвращения получения травм окружающими.
•
Убедитесь в отсутствии пыли и грязи между соединяемыми поверхностями.
•
Проверьте совместимость спаиваемых материалов и надежность их соединения пайкой
Расстояния между креплениями трубопровода в зависимости от диаметра
Диаметр, мм
Менее 20
25–40
50
Mаксимальное расстояние, м
1,0
1,5
2,9
Минимальные размеры соединения при пайке
A
B
D
Внешний диаметр D Мин. глубина проникновения B,
мм
Зазор (A~D),
мм
5 < D < 8
6
0,050–0,21
8 < D < 12
7
11 < D < 16
8
0,050–0,27
16 < D < 25
10
25 < D < 35
12
0,050–0,35
35 < D < 45
14
Вальцовочное соединение
Перед вальцовкой трубка должна быть отожжена.
Используйте вальцовочные устройства.
Размеры вальцовочного соединения
Рисунок
Диаметр, дюйм
Диаметр, мм
A
A
d
3/8”
9,53
0,05–0,21
1/2”
12,70
5/8”
15,88
0,05–0,27
3/4”
19,05
Избегайте трещин и заусениц.
Используйте следующую таблицу значений момента усилия при вальцовке.
Диаметр
Момент усилия
(кгф·м)
(Н·см)
1/4” (6,35 мм)
144–176
1440–1720
3/8” (9,53 мм)
133–407
3270–3990
1/2” (12,7 мм)
504–616
4950–6030
5/8” (15,88 мм)
630–770
6180–7540
3/4” (19,03 мм)
990–1210
9270–11 860
