28

7.

Электрические соединения

Внимание!

1.  Кондиционер  должен  быть  запитан  от  отдельного  источника  с  требуемым  номи

-

нальным напряжением.

2.  Внешний источник питания кондиционера должен иметь провод заземления, соеди

-

ненный с заземлением внутреннего и наружного блоков.

3.  Монтаж электропроводки должен осуществляться персоналом, имеющим необходи

-

мую квалификацию, в соответствии с электрическими коммутационными схе мами.

4.  В  электропроводке  должен  быть  предусмотрен  электрический  разъединитель,

обеспечивающий физическое разъединение контактов всех активных проводников

в соответствии с национальными требованиями к монтажу электроустановок.

5.  Силовая  и  сигнальная  проводка  должны  быть  проложены  таким  образом,  чтобы

предотвратить их воздействие друг на друга и их контакт с соединительной тру

-

бой или корпусом запорного вентиля.

6.  Скрутки проводов не допускаются, соединения должны быть пропаяны и покрыты

изоляционной лентой.

7.  Не включайте питание, пока не проведена полная проверка электропроводки.

Электропроводка

Модель

LS-H24SKA2

LS-

H48SKA4A

LS-

H55SKA4A

Питание

Количество фаз

1

3

Напряжение и частота

220 В / 50 Гц

380 В / 50 Гц

Автоматический выключатель, A

25

32

Подключение питания к внутреннему блоку, мм

2

3 × 4,0

5 × 2,5

Подключение наружного блока

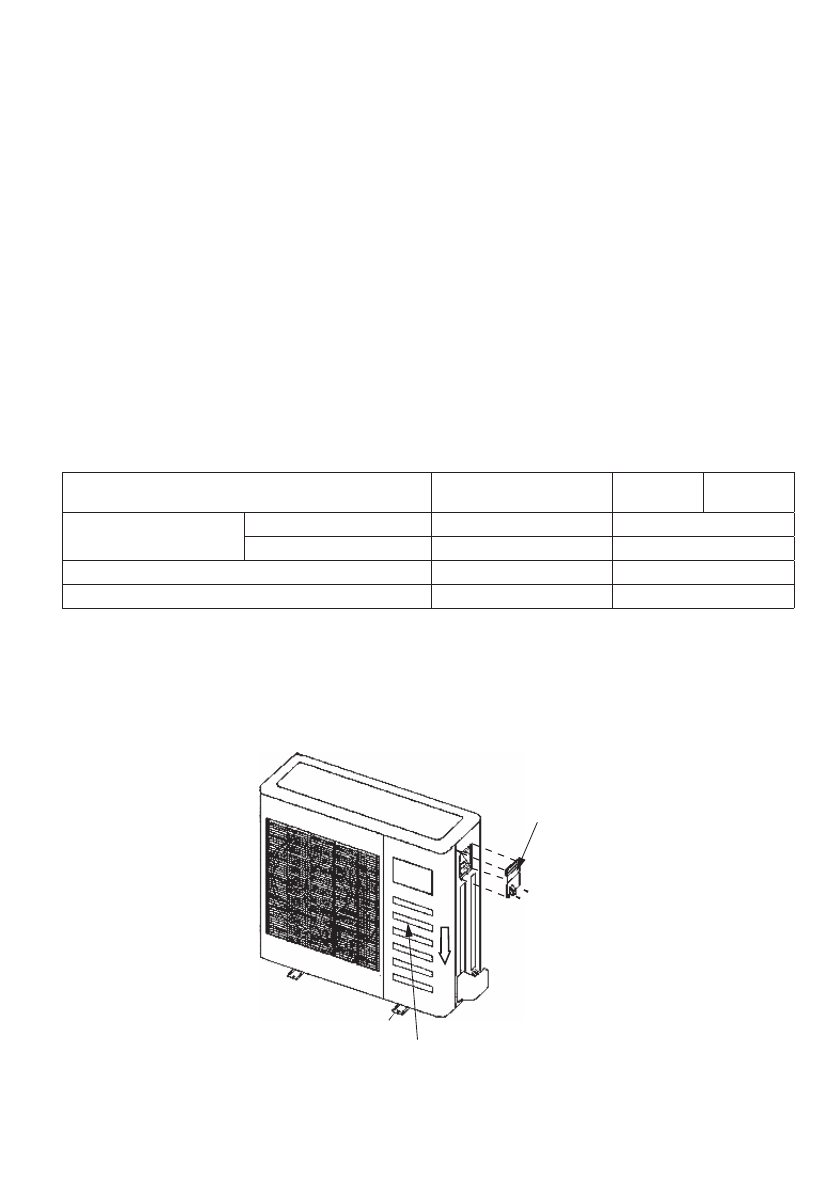

Снимите защитную панель

Открутите винты технологической панели и потяните ее в показанном стрелкой направлении,

чтобы снять защитную панель.

Примечание:

 Соблюдайте осторожность, чтобы не поцарапать поверхность.

Защитная крышка

Крышка отсека

подключения

проводов
