15

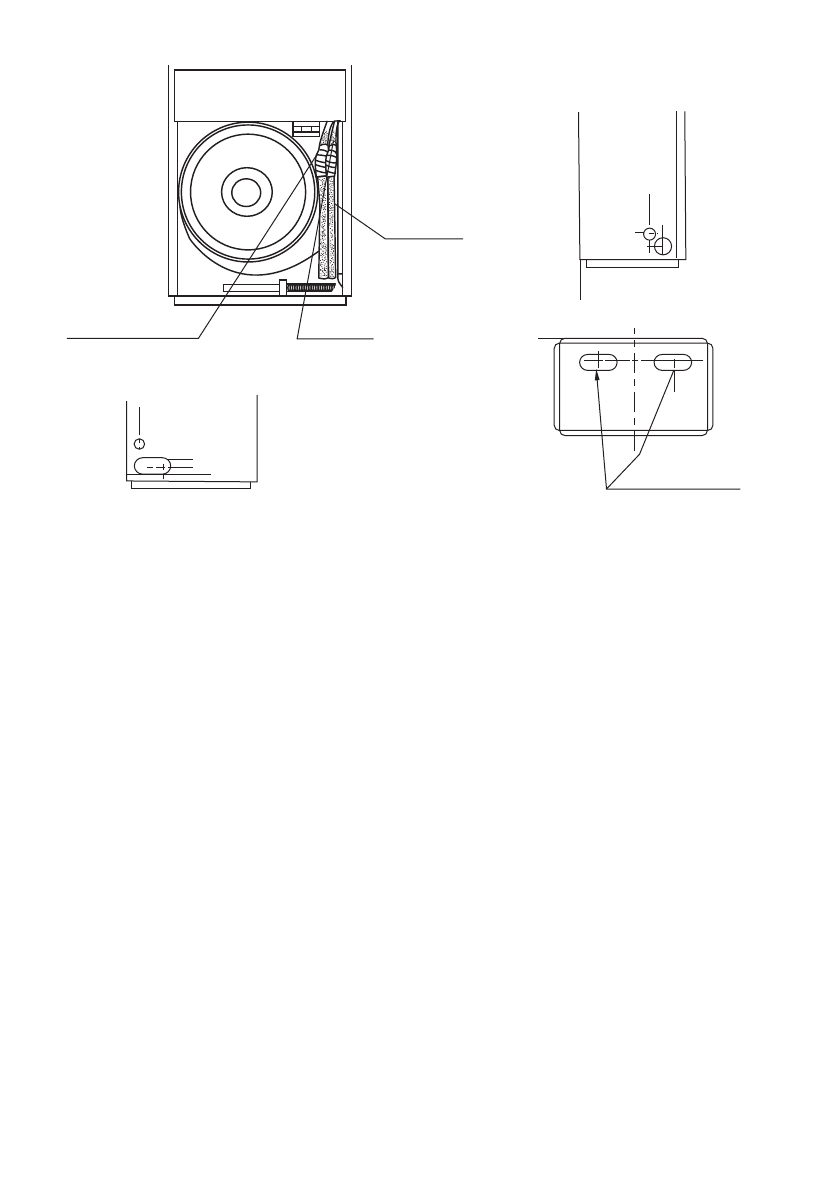

Труба слива

конденсата

Изоляция

Изоляция

Трубопроводы

хладагента

Отверстие для трубопроводов

в задней стенке

Отверстие для трубопроводов

на дне внутреннего блока

Отверстие для трубопроводов

на боковой стороне внутреннего блока

Установка трубопровода отвода конденсата

1.  Установите дренажную трубу внутреннего блока.

В качестве дренажной трубы можно использовать полиэтиленовую трубу с наружным диаме-

тром 25 мм. Вставьте один конец дренажной трубы в сливную трубу блока и прочно соедините

трубы с помощью зажима.

Внимание!

 Соблюдайте осторожность, чтобы не повредить трубу внутреннего блока.

•

Сливная труба внутреннего блока и дренажная труба (особенно ее часть, проходящая вну-

три помещения) должны быть равномерно закрыты оболочкой сливной трубы (соединитель-

ные приспособления) и прочно зафиксированы зажимом, чтобы предотвратить попадание

воздуха и образование конденсата.

•

Для предотвращения перетока воды в кондиционер при его остановке дренажную трубу необхо-

димо проложить с уклоном в сторону наружного блока (слива) свыше 1/50 (1 см уклона на каждые

50 см длины трубопровода). Необходимо также избегать образования пузырей, выпуклостей и

скоплений воды.

•

Не тяните сильно за дренажную трубу, чтобы не сместить корпус.

•

Через каждые 1–1,5 метра по длине трубы необходимо установить опоры, чтобы предотвра-

тить деформацию трубы. Либо можно привязать дренажную трубу к соединительной трубе.

•

Если дренажная труба слишком длинная, лучше проложить ее часть, находящуюся внутри

помещения,  через  защитную  трубу  для  предотвращения  ее  провисания.  Конец  дренажной

трубы  должен  быть  выше  земли  или  нижней  точки  дренажа  как  минимум  на  50  мм,  он  не

должен находиться в воде.

•

Если  дренаж  выводится  непосредственно  в  канализацию,  необходимо  изогнуть  трубу,

чтобы обеспечить наличие гидрозатвора, препятствующего проникновению неприятных за-

пахов в помещение через дренажную трубу.

•

Помните,  что  при  монтаже  внутреннего  блока  необходимо  использовать  уровень,  так  как

если установить внутренний блок не по уровню, то возможна утечка конденсата из ванночки.
