34

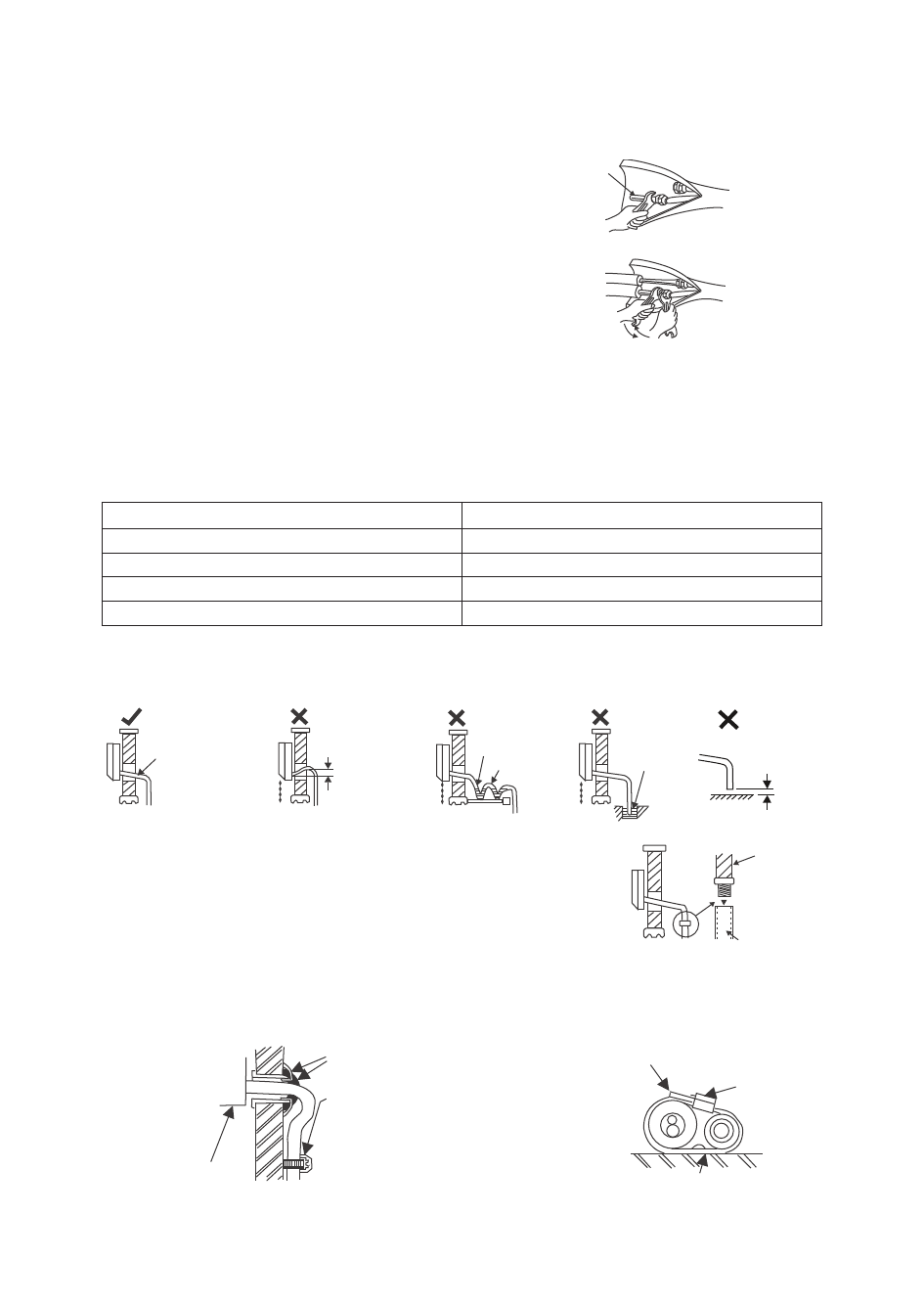

Соединение труб
• Количество изгибов трубки во внутреннем блоке не
должно превышать 10.
• Общее число изгибов трубки во внутреннем и
наружном блоках не должно превышать 15.
• Радиус изгибов должен превышать 10 см.
• Перед подключением зажмите армированную трубку
испарителя при помощи плоскогубцев. После удаления
воздуха из системы используйте гаечный ключ для
затягивания нижней гайки соединительной трубки
испарителя.
• Используйте воздухонепроницаемое масло для смазки
соединения и расширительного устья соединительной трубки.
• Совместите центр соединения с центром расширительного устья и при помощи гаечного ключа
затяните гайку соединительной трубки.
Внимание:
Не выпускайте воздух простым откручиванием гайки, так как воздух во внутреннем блоке находится
под давлением. Не перетягивайте гайку, так как можно повредить расширительное устье.
Расположение дренажной трубки
• Для простоты слива воды дренажная трубка должна быть направлена вниз.
Следующие 5 способов расположения неправильны.
• Если длины дренажной трубки недостаточно для подключения к
внутреннему блоку, вы можете удлинить ее при помощи трубок из
комплекта принадлежностей.
• Секция дренажной трубки, проходящая через стену, должна быть
обложена специальным адиабатическим материалом.
Изоляция стены и крепление трубки
• Для герметизации отверстия в стене используйте шпаклевку.
• Для крепления трубки в нужном положении используйте трубный хомут.
армированная
трубка
испарителя
ДИАМЕТР ТРУБКИ
МОМЕНТ ЗАТЯЖКИ (Н
•
м)
6,35 мм (1/4")
12.0-15.0
9,52 мм (3/8")
33.0-36.0
12,7 мм (1/2")
40.0-45.0
15,88 мм (5/8")
73.0-78.0
Согнута вниз
Согнута вниз
Утечка
воды
Утечка
воды
Стоячая
вода
Утечка
воды
Погрузить
трубку в воду
50 мм или
меньше над
полом
Дренажная
трубка
Жесткая ПВХ-
трубка
(внутренним
диаметром 15 см)
Внутренний блок
герметизация шпаклевкой
закрепите
соединительную трубку
с помощью хомута
уберите ненужные детали
хомут
хомут
