ПРИМЕЧАНИЕ:
• Прибор должен устанавливаться в соответствии с местными нормативами по прокладке
электропроводки.
• Прибор не должен устанавливаться в прачечных.
• Прибор должен устанавливаться на высоте 2,3 м от пола.
• Устройство должно устанавливаться таким образом, чтобы имелся доступ к вилке сетевого шнура.
• Для определенных моделей с охлаждающей способностью более 4600 Вт (17000 БТЕ/ч) необходимо
устанавливать в стационарной электропроводке многополюсный размыкатель с зазором между
разомкнутыми контактами не менее 3 мм согласно местным нормативам.

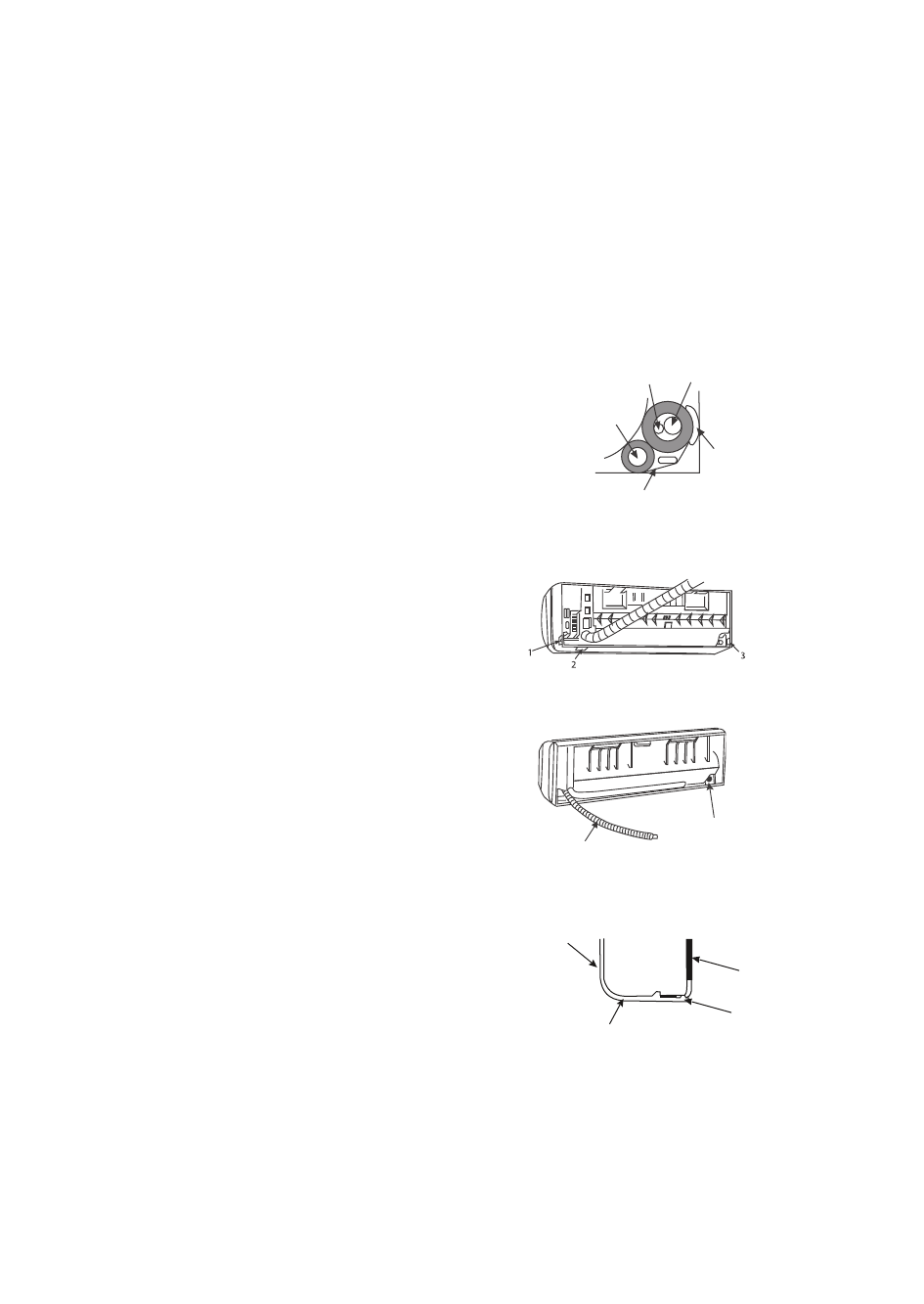

Установка дренажной трубки
ПРИМЕЧАНИЕ:
• Дренажная трубка должна располагаться под
медной трубкой.
• Дренажная трубка не должна быть изогнута или
скручена.
• Во время изолирования дренажной трубки не тяните
ее.
• Секция дренажной трубки, проходящая через стену,
должна быть теплоизолирована.
• Медная трубка и дренажная трубка должны быть
теплоизолированы с помощью войлочной ленты. В
месте прохождения трубки через стену следует
использовать адиабатическую прокладку
РАСПОЛОЖЕНИЕ ТРУБКИ
Если трубка выходит с правой стороны внутреннего
блока, обрежьте деталь "
1
" блока.
Если трубка выходит в нижней правой части
внутреннего блока, отрежьте деталь "
2
" блока.
Если трубка выходит с левой стороны внутреннего
блока, отрежьте деталь "
3
" блока.
ПЕРЕСТАНОВКА ДРЕНАЖНОЙ ТРУБКИ
Если трубка выходит с левой стороны внутреннего
блока, необходимо переставить на другое место
дренажную трубку; в противном случае возможна
утечка воды из блока.
Порядок перестановки: Поменяйте местами
дренажную трубку и резиновую заглушку.
После перестановки не должно быть зазора, так как
это может привести к образованию утечки.
Установка внутреннего блока
Проведите трубку через отверстие в стене и закрепите
внутренний блок на монтажной плите (насадите петлю
внутреннего блока на кронштейн монтажной плиты).
Жидкостная
трубка
Газовая
трубка
Слой
адиабатического
материала
дренажная трубка
войлок
войлок
заглушки
Внутренний
блок
монтажная
плита
Днище
петля внутреннего
блока
