Кондиционеры настенного типа. Y UMO

54

Сплит-системы

Примечания:

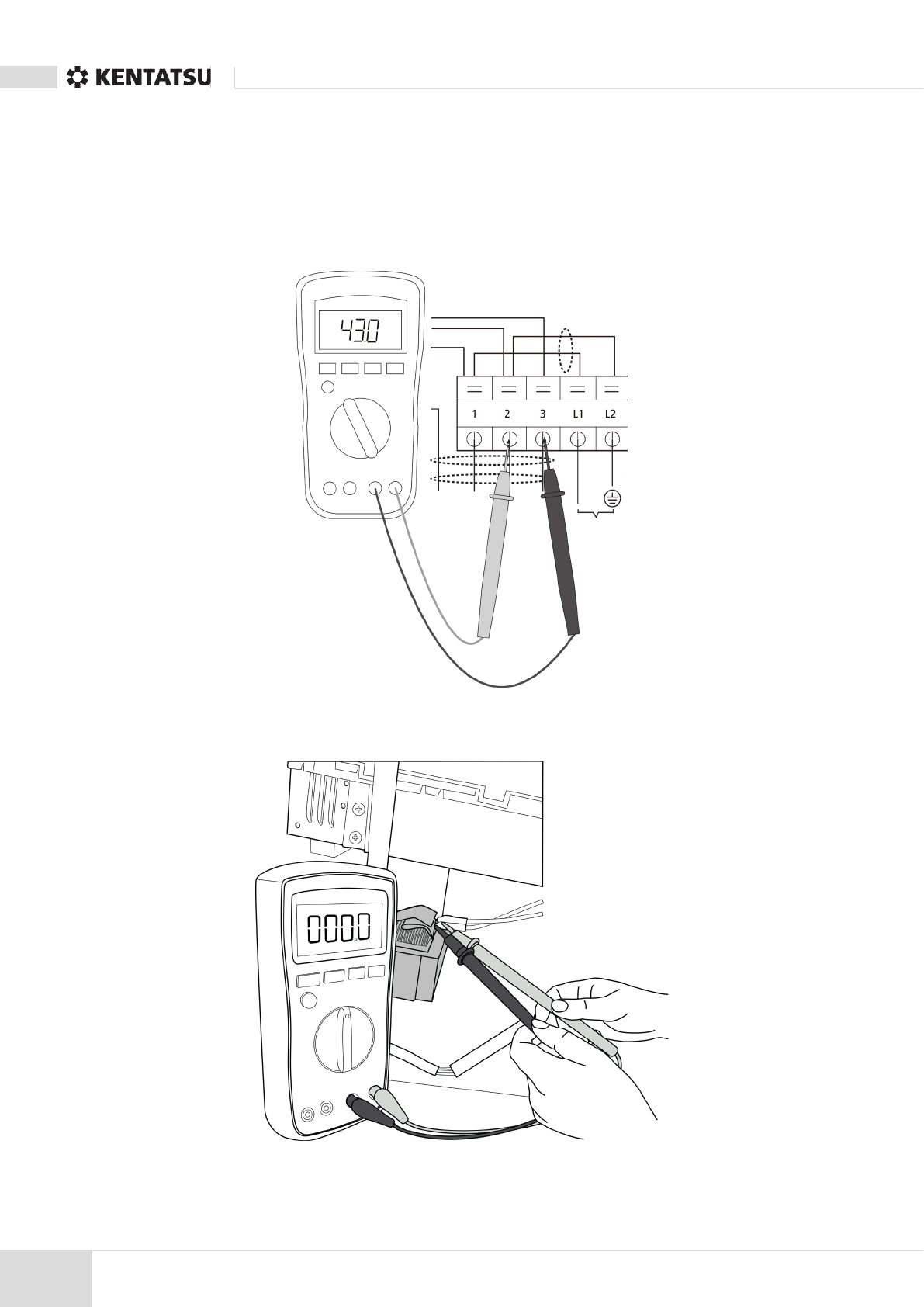

•  Для измерения напряжения пост. тока меж ду клеммой 2 (или клеммой S или L2) и клеммой 3 (или клем-

мой N или S) наружного блока используйте мультиметр. Красный щуп мультиметра присоедините к клем-
ме 2 (или клемме S или L2), а черный щуп — к клемме 3 (или клемме N или S).

•  При нормальной работе кондиционера напряжение меняется попеременно меж ду положительным и от-

рицательным значениями.

•  Если наружный блок неисправен, напряжение всегда имеет положительное значение.
•  Если внутренний блок неисправен, напряжение будет иметь определенное значение.

•  Для проверки сопротивления дросселя, не соединенного с конденсатором, используйте мультиметр.
•  Нормальное значение сопротивления – 0 Ом. В противном случае дроссель неисправен.

Примечание:

Рисунок и значение приведены только в качестве справочных, фактический внешний вид узла

и фактическое значение могут отличаться.

S и N

или

L2 и S

или

2 и 3

ЭЛЕКТРОПИТАНИЕ

Ж/З

СИНИЙ

КРАСНЫЙ
