Кондиционеры настенного типа. Y UMO
32
Сплит-системы
Микропереключатель F2
Микропереключатель F1
Сетевой адрес по умолчанию
Выкл.
Выкл.
0
Выкл.
Вкл.
16
Вкл.
Выкл.
32
Вкл.
Вкл.
48
Сетевой адрес представляет собой сумму сетевого адреса по умолчанию и адреса, заданного поворотным
переключателем ENC3.
• Если устройство получает сетевой адрес, заданный пультом ДУ, сетевой адрес изменяется. Если устрой-
ство получает сигнал отмены сетевого адреса, установленного пультом ДУ, сетевой адрес будет выбран в
соответствии с положениями микропереключателя F1 и поворотного переключателя ENC3.
• Сетевой адрес нельзя использовать совместно с 4-проводным пультом управления.
10.5. Пульт неполярного проводного управления
• К пульту неполярного проводного управления можно присоединить до 16 внутренних блоков. Все вну-
тренние блоки должны быть одной и той же серии и находиться в одной сети. Многофункциональной
плате должен быть назначен соответствующий адрес, и плата должна быть присоединена к шине.
• Все внутренние блоки, присоединенные к одному пульту неполярного проводного управления, имеют
одинаковые настройки и состояния.
10.6. Выходной сигнал порта аварийного сигнала
• При выключенном блоке выходной сигнал отсутствует.
• Если блок неисправен, выходной сигнал отсутствует.
• При включенном блоке выходной сигнал отключен.

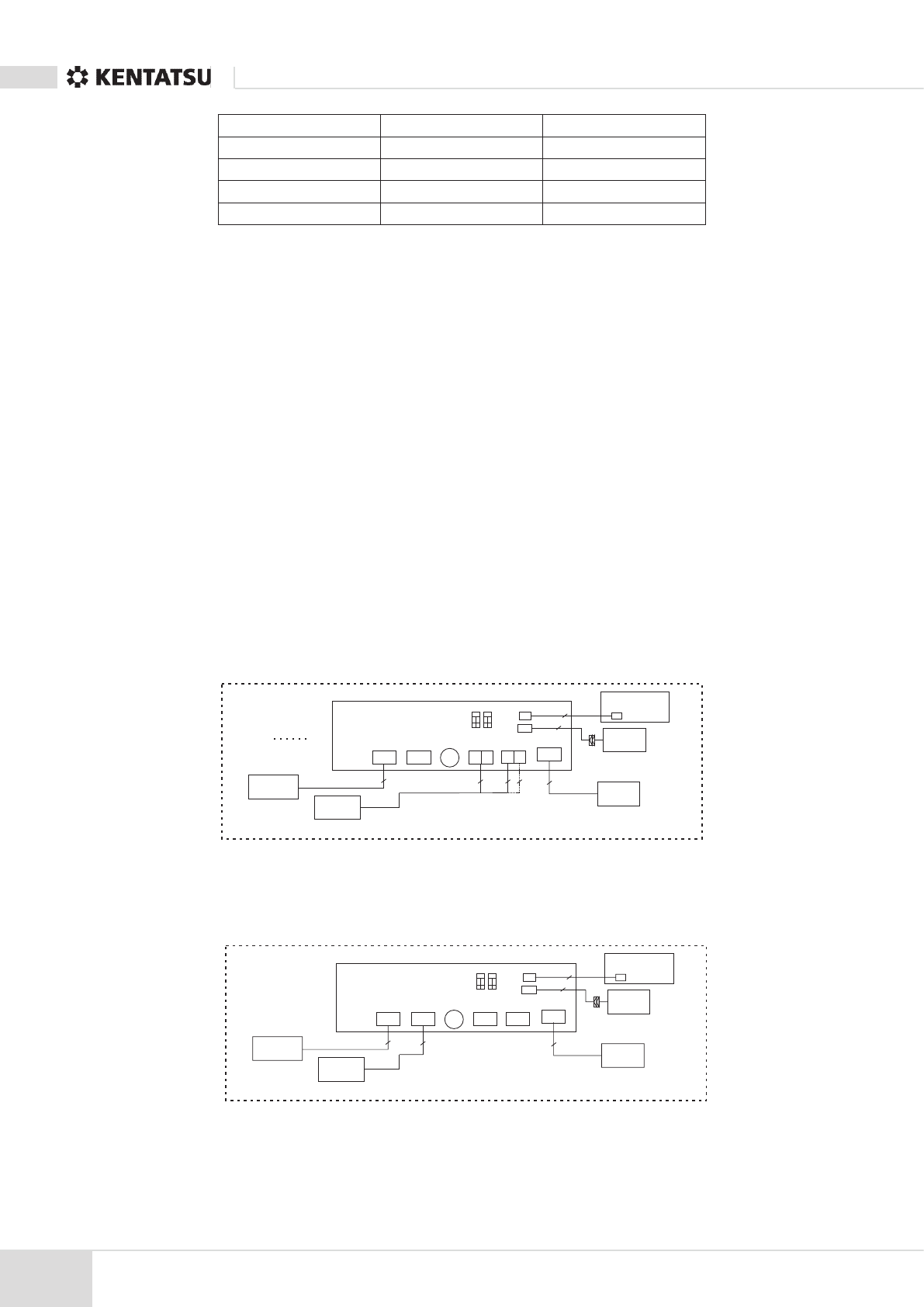

10.7. Электрическая схема
• На следующем рисунке показана электропроводка 4-проводного пульта управления или центрального
пульта управления.
CN46
0
3
CN44
CN42
CN41
CN45
CN40
CN43
12
9A
F
F1 F2
2
2
2
1
2
1 2
ON ON
1 2
ENC3
B
8
2
CN32
12V/5V
X Y
E
1
Примечание:
Для соединения с 4-проводным пультом управления и центральным пультом управления сле-
дует использовать экранированные кабели. Длина кабелей не должна превышать 50 м.
• На следующем рисунке показана электропроводка пульта неполярного проводного управления.
CN
0
CN
CN
CN
CN
CN
CN
12
9A
F
) )
1 2
ON ON
1 2
(1&
B
8
CN
Примечание:
Для соединения с пультом неполярного проводного управления следует использовать экра-
нированные кабели. Длина кабелей не должна превышать 50 м.
Примечания:
Дистанционное
управление
включением и
выключением
Центральный
Пульт управления
(X YE)
Микропереключатель F1 и поворотный переключатель ENC3 используются для назначения различных сетевых
адресов (максимальный адрес — 64), этот адрес используется при присоединении к центральному пульту
управления.
Микропереключатель F2 используется для выбора различных элементов управления включением и выключением.
Главная плата
управления
Плата
Дисплея
Выходной сигнал
порта аварийного
сигнала
Многофункциональная
плата управления
Или 4-проводной
пульт управления
Пунктиром обозначены элементы,
приобретаемые дополнительно.
Их внешний вид может отличаться
от показанного на схеме.
Дистанционное
управление
включением и
выключением
Поворотный переключатель ENC3 используется для назначения различных сетевых адресов (максимальное
значение 16), которые используются при присоединении к пульту неполярного проводного управления.
Микропереключатель F2 используется для выбора различных элементов управления включением и выключением.
Главная плата
управления
Плата
Дисплея
Выходной сигнал
порта аварийного
сигнала
Многофункциональная
плата управления
Неполярный
проводной
пульт управления
