20
13. ЭЛЕКТРИЧЕСКОЕ ПОДКЛЮЧЕНИЕ
Соединительные провода должны соответствовать нижеприведенной таблице:
Модель
<9000БТЕ
(<2500Вт)
<12000БТЕ
(<3500Вт)
<18000БТЕ
(<5100Вт)
<24000БТЕ
(<7200Вт)
Спецификация соединительных кабелей (мм)
1.0
1.5
1.5
2.5

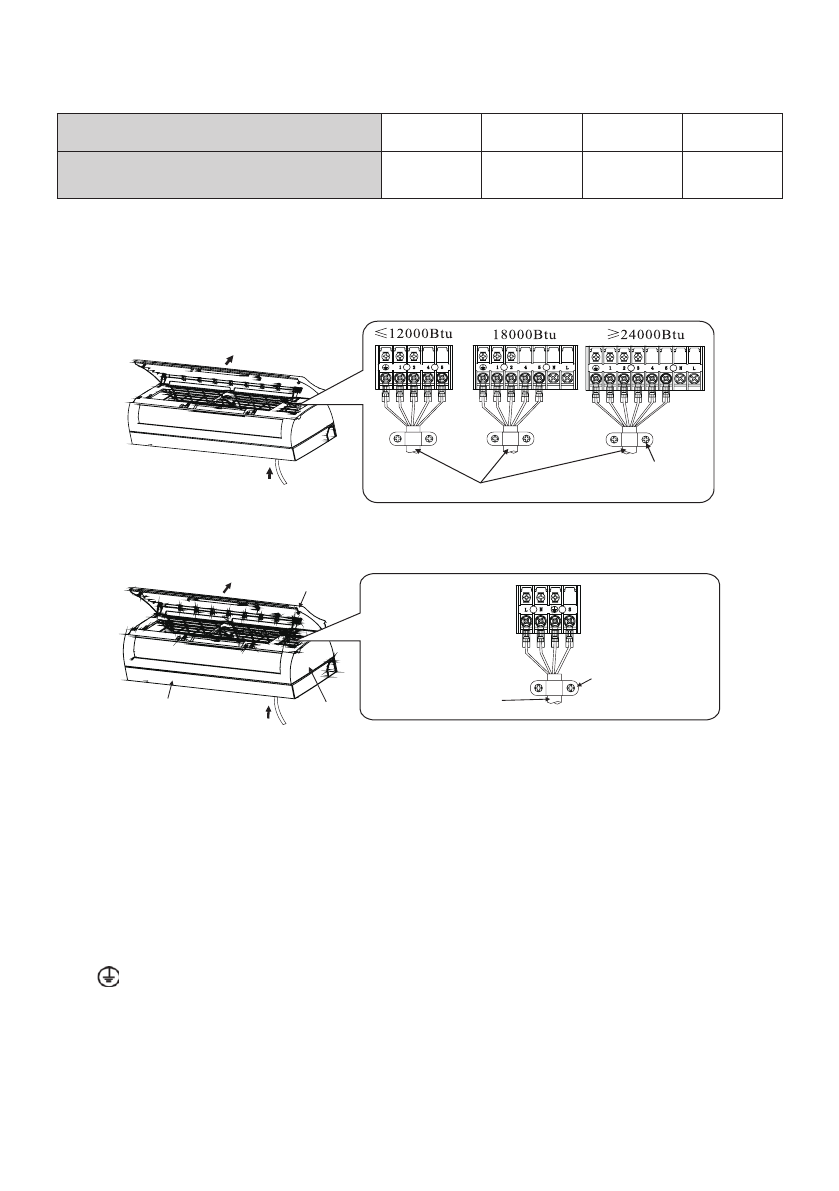

ПОДКЛЮЧЕНИЕ ВНУТРЕННЕГО БЛОКА
Откройте переднюю панель, подключите соединительные провода к выходному щитку (см. рис.), закрепите
провода с помощью крепежной планки.
СХЕМА ЭЛЕКТРИЧЕСКОГО ПОДКЛЮЧЕНИЯ ПОСТОЯННОГО ТОКА
СХЕМА ЭЛЕКТРИЧЕСКОГО ПОДКЛЮЧЕНИЯ ПОСТОЯННОГО ТОКА
Откройте переднюю панель, если во внутреннем блоке есть сигнальный провод, пожалуйста, отсоедините
среднюю часть корпуса и пропустите провод через нижнюю часть корпуса, а затем соедините сигнальные
провода внутреннего и наружного блоков.
ПОДКЛЮЧЕНИЕ НАРУЖНОГО БЛОКА
• Отвинтите винт и снимите крышку выходного щитка
• Подключите соединительные провода к выходному щитку наружного блока также, как они подключены во
внутреннем блоке
• Подключение заземляющего провода:
1. Ослабьте заземляющий винт электрической панели.
2. Соедините провод заземления с заземляющим винтом, а затем закрутите его туда, где он был ранее
(«
»).
• Зафиксируйте провод с помощью крепежной планки
• Установите обратно крышку щитка
Соединительные кабели
Соединительные кабели
Пресс-картон
Передняя панель
Нижняя часть корпуса
Соединительные кабели
Соединительные
кабели
Средняя
часть корпуса
Прижимающая
планка
