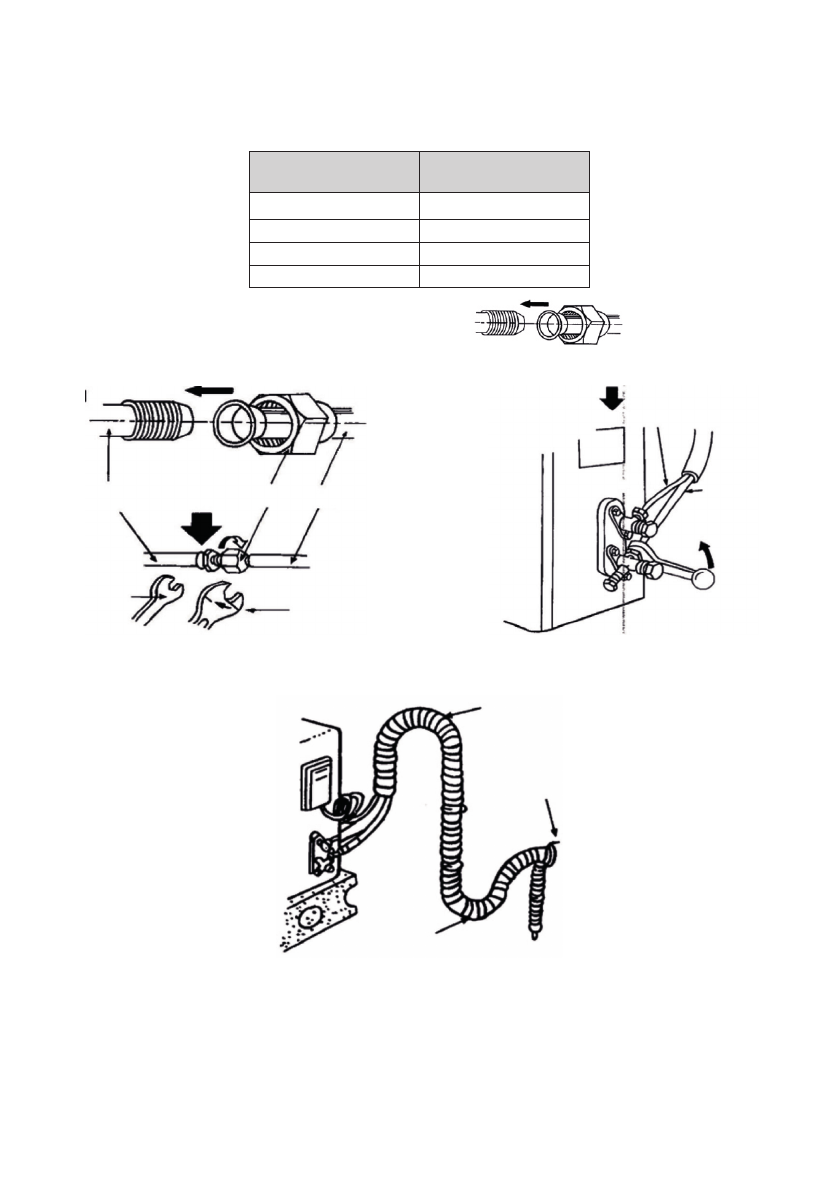

12. СОЕДИНЕНИЕ ТРУБ
• Подсоедините трубу к блоку: совместите центры труб, и плотно затяните гайку гаечным ключом. На рисун-
ке показано, в каком направлении затягивать.
• Прочно затяните гайку по направлению к центру трубы.
Диаметр
Момент затяжки
Ø
6.35mm(f')
18N.m
Ø
9.52mm(g'')
42N.m
Ø
12.7mm(f')
55N.m
ср15.88mm(f'')
75N.m
• Подтягивайте гайку до тех пор, пока не услышите щелчок.
ВНЕШНИЙ ВИД ТРУБЫ
• Оберните все трубы, сливной шланг и соединительный провод сверху вниз.
• Спрячьте соединения и закрепите их двумя пластиковыми кольцами.
• Оберните трубы лентой вдоль стены и прикрепите их к стене зажимами. Обычно это нужно тогда, когда
наружный блок установлен ниже внутреннего.
• В случае, если вы хотите удлинить сливной шланг, его конец определенной длины должен выходить наружу
(не позволяйте ему быть под водой. Закрепите его на стене, чтобы его не качало ветром).
Соединительная труба
Гайка Труба
Гаечный ключ
Гаечный ключ
Наружный
блок
Боковая труба
для жидкости
Боковая труба
для воздуха
Динамометрический
гаечный ключ
Округлая форма
Округлая форма
Используйте уплотнительную ленту
для устранения небольших утечек на
внешнем кольце трубы
