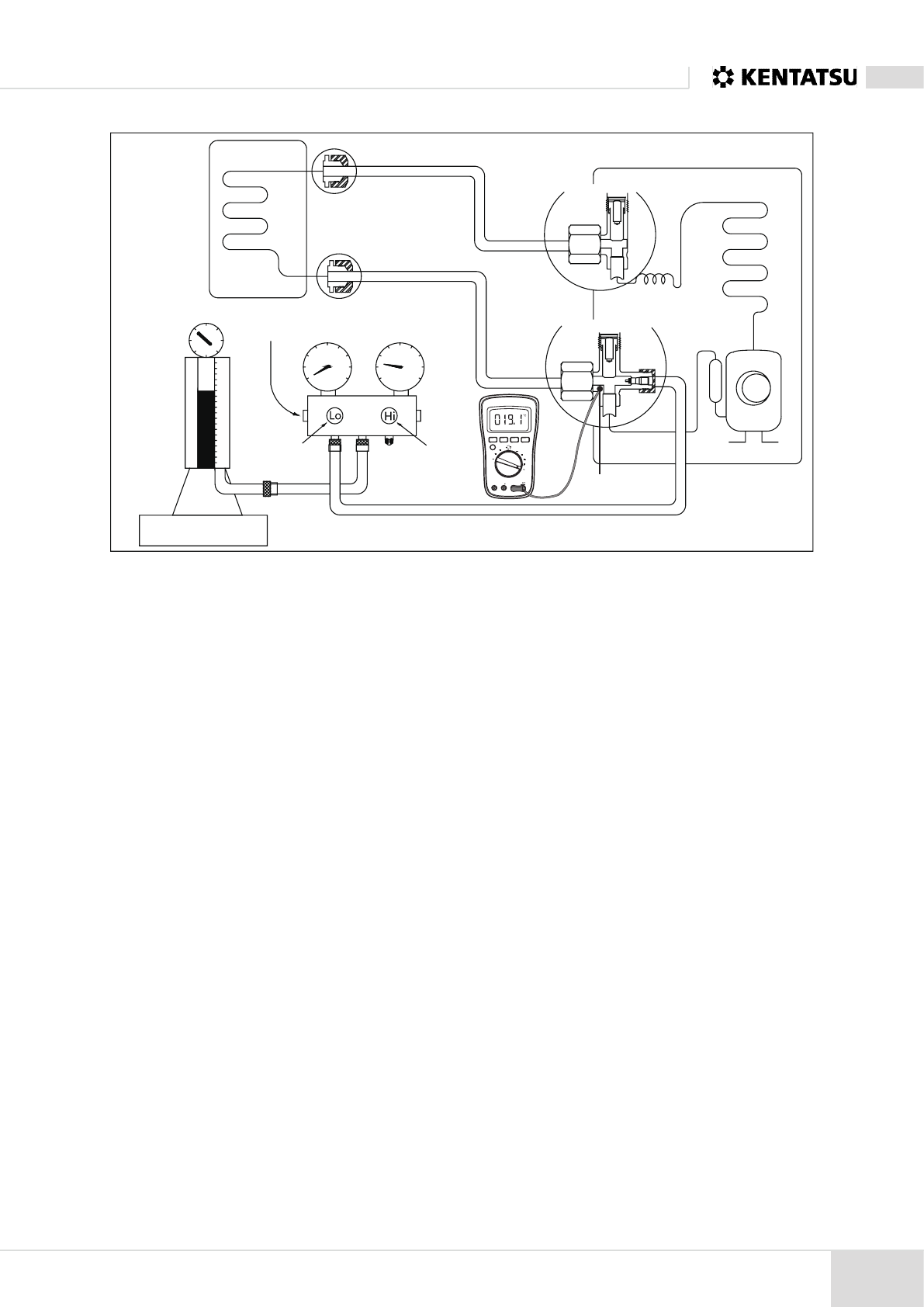

Заправка хладагента

OFF

A

V

V

mV

A

mA

A

m A A

COM

V

Порядок действий

1.  Закройте 2-ходовой и 3-ходовой клапаны.
2.  Присоедините напорный шланг от крана низкого давления (Lo) к сервисному отверстию 3-ходового кла-

пана.

3.  Подсоедините заправочный шланг к клапану в днище баллона.
4.  Если используется хладагент R410A/R32, переверните баллон, чтобы обеспечить полную заправку жид-

костью.

5.  На 5 секунд откройте расположенный в нижней части баллона вентиль, чтобы удалить воздух из на-

порного шланга, затем полностью присоедините напорный шланг с ниппелем от штуцера крана низкого
давления (Lo) к сервисному порту 3-ходового клапана.

6.  Поставьте заправочный баллон на электронные весы и запишите начальный вес.
7.  Полностью откройте кран низкого давления (Lo) распределителя, 2-ходовой и 3-ходовой клапаны.
8.  Дайте кондиционеру поработать в режиме охлаж дения, чтобы заправить в систему жидкий хладагент.
9.  Когда электронные весы покажут нужный вес (для проверки следите за показаниями манометра и дав-

лением на стороне низкого давления, значения давления приведены в приложении), выключите кондици-
онер и сразу же отсоедините напорный шланг от сервисного отверстия 3-ходового клапана.

10.  Установите колпачки на сервисное отверстие, 2-ходовой и 3-ходовой клапаны.
11.  Динамометрическим ключом затяните колпачки с моментом 18 Н·м.
12.  Убедитесь в отсутствии течей.

Примечание:

1.  Используемые в помещении механические соединители должны соответствовать местным нормам.
2.  При повторном использовании в помещении механических соединителей уплотнительные детали следу-

ет заменить. При повторном использовании в помещении развальцованных соединений развальцован-
ную часть следует изготовить заново.
