Кондиционеры настенного типа. ICHI

31

Сплит-системы

•  Если прибор не показывает разрежение -0,1 МПа после вакуумирования в течение 30 минут, про-

должайте вакуумирование в течение 20 минут дополнительно.

•  Если через 50 минут давление не снизилось до -0,1 МПа (14,5 фунт/кв. дюйм), проверьте на на-

личие утечек.

•  Если давление снизилось до -0,1 МПа (14,5 фунт/кв. дюйм), полностью закройте кран низкого

давления (Lo) и выключите вакуумный насос.

b.  Подож дите после выключения вакуумного насоса 5 минут и проверьте, не сместилась ли стрелка

манометра. Если стрелка манометра перемещается назад, проверьте систему на наличие утечек.

6.  Ослабьте накидную гайку 3-ходового клапана на 6 или 7 секунд, затем вновь затяните накидную гайку.

а.  Убедитесь в том, что показания манометра немного превышают величину атмосферного давления.
b.  Отсоедините напорный шланг от 3-ходового клапана.

7.  Полностью откройте 2-ходовой и 3-ходовой клапаны и затяните колпачки 2-ходового и 3-ходового клапа-

нов.

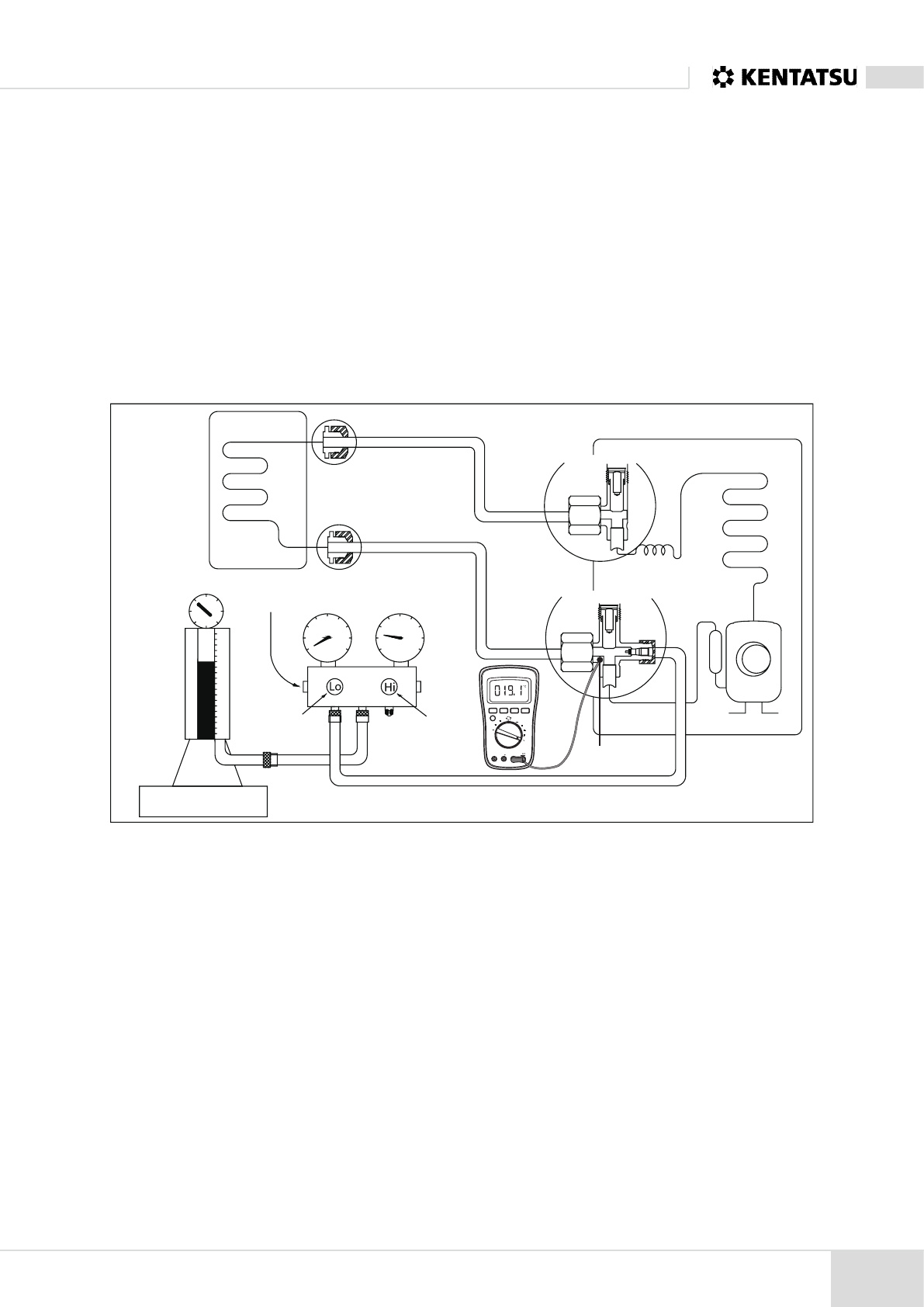

11.2. Заправка хладагента

OFF

A

V

V

mV

A

mA

A

m A A

COM

V

Порядок действий

1.  Закройте 2-ходовой и 3-ходовой клапаны.
2.  Присоедините напорный шланг от крана низкого давления (Lo) к сервисному отверстию 3-ходового кла-

пана.

3.  Подсоедините заправочный шланг к клапану в днище баллона.
4.  Если используется хладагент R410A/R32, переверните баллон, чтобы обеспечить полную заправку жид-

костью.

5.  На 5 секунд откройте расположенный в нижней части баллона вентиль, чтобы удалить воздух из на-

порного шланга, затем полностью присоедините напорный шланг с ниппелем от штуцера крана низкого
давления (Lo) к сервисному порту 3-ходового клапана.

6.  Поставьте заправочный баллон на электронные весы и запишите начальный вес.
7.  Полностью откройте кран низкого давления (Lo) распределителя, 2-ходовой и 3-ходовой клапаны.
8.  Дайте кондиционеру поработать в режиме охлаж дения, чтобы заправить в систему жидкий хладагент.
9.  Когда электронные весы покажут нужный вес (для проверки следите за показаниями манометра и дав-

лением на стороне низкого давления, значения давления приведены в приложении), выключите кондици-
онер и сразу же отсоедините напорный шланг от сервисного отверстия 3-ходового клапана.

10.  Установите колпачки на сервисное отверстие, 2-ходовой и 3-ходовой клапаны.
11.  Динамометрическим ключом затяните колпачки с моментом 18 Н·м.
12.  Убедитесь в отсутствии течей.

(Внутренний

блок)

(Жидкостная линия)

(Газовая линия)

Контрольный клапан

Запра-

вочный

баллон

Электронные весы

ОТКРЫТ

ЗАКРЫТ

(Наружный блок)

2-ходовой к лапан

3-ходовой к лапан

Датчик
температуры

Открыт

Открыт
