14

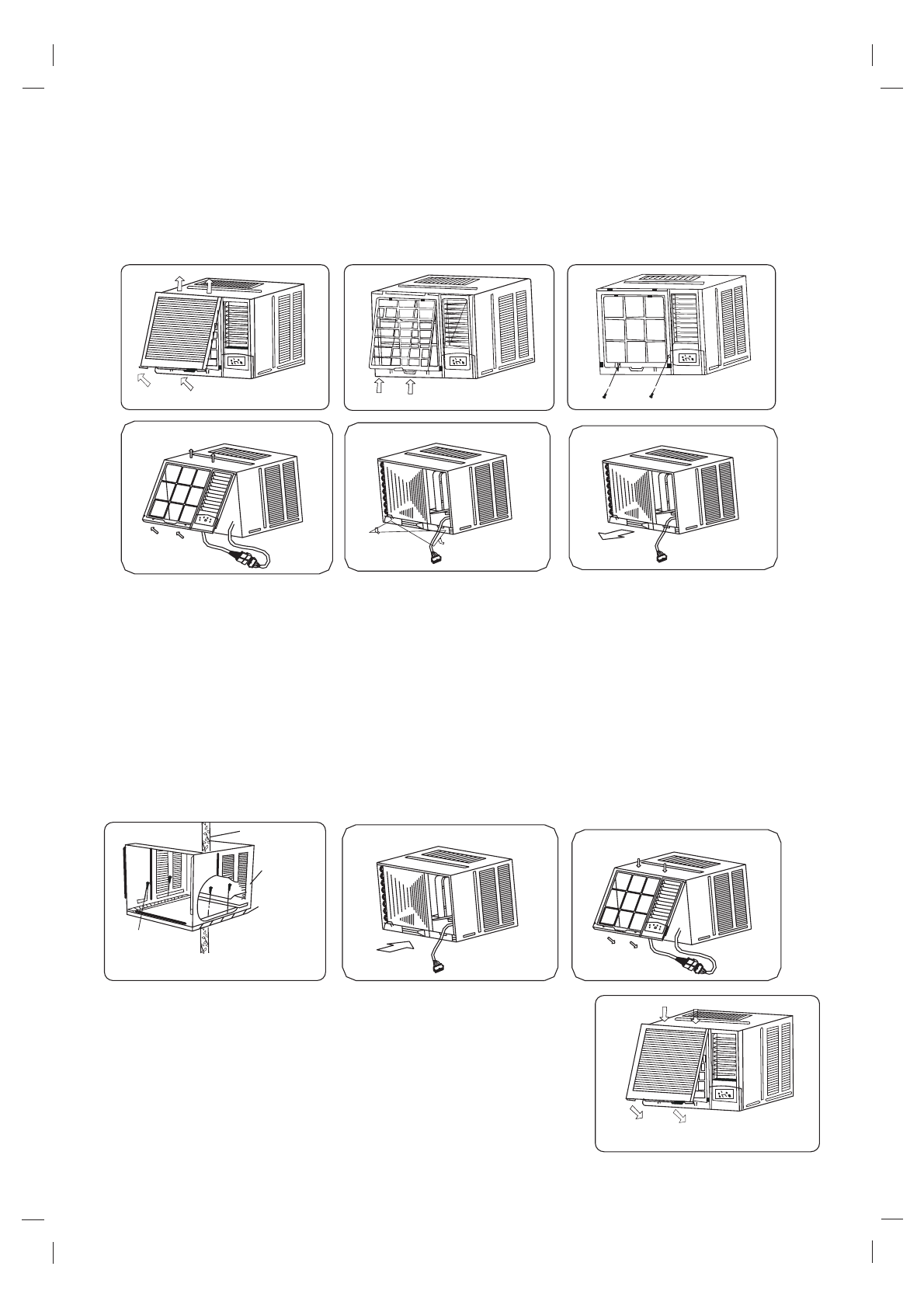

Последовательность монтажа

Шаг 1 - Снятие лицевой панели и фильтра

1. Возьмитесь за углубление под лицевой панелью, потяните ее на себя и вверх. Снимите лицевую

панель (рисунок 1).

2. Возьмитесь за ручку, расположенную под воздушным фильтром, и изогните фильтр. Затем выньте

фильтр из прорези, потянув его вниз и вперед (рисунок 2).

Шаг 2 - Снятие передней панели

1. Удалите 2 крепежных винта из каркаса (рисунок 3).
2. Возьмитесь за левый нижний угол передней панели и снимите ее (рисунок 4).

Шаг 3 - Монтаж

1. Удалите 2 крепежных винта кронштейнов, крепящих каркас кондиционера, затем снимите эти

кронштейны (рисунок 5).

2. Возьмитесь за ручку каркаса и аккуратно выдвиньте кондиционер из каркаса (рисунок 6).
3. Снимите изоляцию, проложенную вокруг компрессора на время транспортировки. Перед тем, как

вставить кондиционер в каркас, убедитесь, что отверстие в поддоне для сбора конденсата правильно
расположено (рисунок 7).

4. Вставьте кондиционер в каркас (рисунок 8).
5. Установите 2 кронштейна, крепящие каркас кондиционера (рисунок 5).

Шаг 4 - Установка передней панели

1. Установите переднюю панель кондиционера и подключите провода.
Будьте аккуратны, не повредите кабель датчика температуры (рис. 9).
2. Закрепите переднюю панель винтами (рисунок 3).

Шаг 5 - Установка лицевой панели и фильтра

1. Вставьте на место воздушный фильтр кондиционера в направлении
сверху вниз (рисунок 2).
2. Подвесьте лицевую панель на крепления, затем вставьте ее в
углубление, надавив на лицевую панель до щелчка (рисунок 10).

Рис. 1

Рис. 2

Рис. 3

Рис. 4

Рис. 5

Рис. 6

Рис. 7

Рис. 8

Рис. 9

Рис. 10

стена

каркас

опора

винты
