13
Монтаж каркаса
Шаг 1
Выньте кондиционер из упаковки, отвинтите крепежные винты и
выдвиньте кондиционер из каркаса (см. Последовательность монтажа).
Шаг 2
Проделайте в стене отверстие. Нижняя часть каркаса иметь надежную
опору и быть хорошо закреплена, а сверху от него должен оставаться
минимальный зазор. Вокруг воздухозаборных решеток должны
оставаться зазоры, обозначенные на схемах А и В. Снаружи зазоры
между каркасом кондиционера и отверстием в стене нужно
загерметизировать. Устанавливайте каркас с небольшим наклоном
наружу (около 5 мм), чтобы конденсирующаяся вода не капала
в помещение, а свободно удалялась через дренажный шланг.
Шаг 3
Вставьте каркас в отверстие в стене и закрепите его. Убедитесь,
что губчатое уплотнение не повреждено. Заполните герметиком
внутренние и внешние зазоры, чтобы в помещение не попадали пыль,
осадки и насекомые с улицы.
Установка кондиционера в каркас
1. Вставьте кондиционер в каркас, вдвигая его до упора в заднюю
стенку каркаса. Убедитесь, что полоски губчатого уплотнения на
каркасе не сместились.
2. Подключите к кондиционеру кабель электропитания. Излишек
длины кабеля разместите под кондиционером.
3. Вставьте крепления кондиционера в нижние «салазки» каркаса
и закрепите их винтами.
4. Выньте лицевую панель из картонной коробки и пластикового
пакета. Установите ее на кондиционер, как описано ниже (стр. 14).
5. Включите кондиционер и проверьте, нормально ли он работает
и не возникает ли сильная вибрация корпуса и опорной
конструкции.
6. Установите поддон для сбора конденсата под кондиционер и при
необходимости подключите к нему дренажную трубку нужной длины.

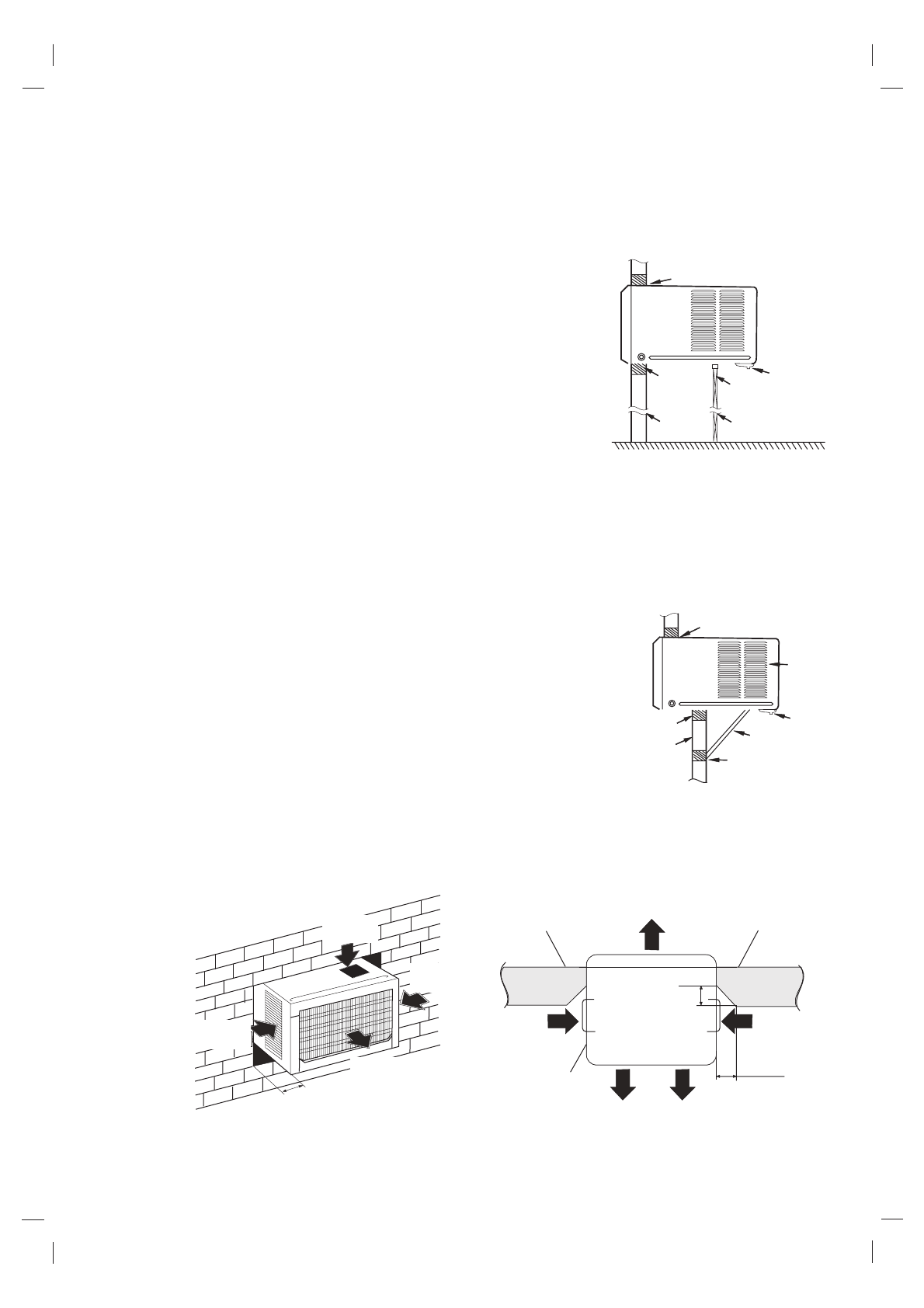

Установка кондиционера в стену
Внимание
: кондиционер может
поддерживаться цельным каркасом
снизу или подвешиваться сверху на
кронштейнах на цельную конструкцию.
Заполните герметиком
внешние зазоры
Заполните герметиком
внешние зазоры
поддон для
конденсата
поддон для
конденсата
кирпичная
стена
кирпичная
стена
срез кирпича под
45° для воздухо-
заборников
срез кирпича под
45° для воздухо-
заборников
передняя
сторона
вход
воздуха
вход
воздуха
вход
воздуха
вход
воздуха
вход
воздуха
решетка
100 мм
100 мм
> 100 мм
выход
воздуха
Вид сверху
Схема А
Схема В
выход
воздуха
демпфирующий
держатель
решетки
полностью
вне стены
внешняя опора под
центром тяжести
рекомендуемый способ монтажа
кондиционера в деревянную стену
или в окно
способ монтажа кондиционера
для случая, когда нельзя сделать
внешнюю опору
можно использовать изобра-
женные ниже кронштейны
деревянная
стена
прочная
деревянная
рама вокруг
блока
деревянная
стена
цельная деревянная
опора
прочная
деревянная
рама вокруг блока
