жидкости и газа. Не оставляйте зазоров в изоляции, некачественная изоляция может
привести к образованию водяного конденсата.

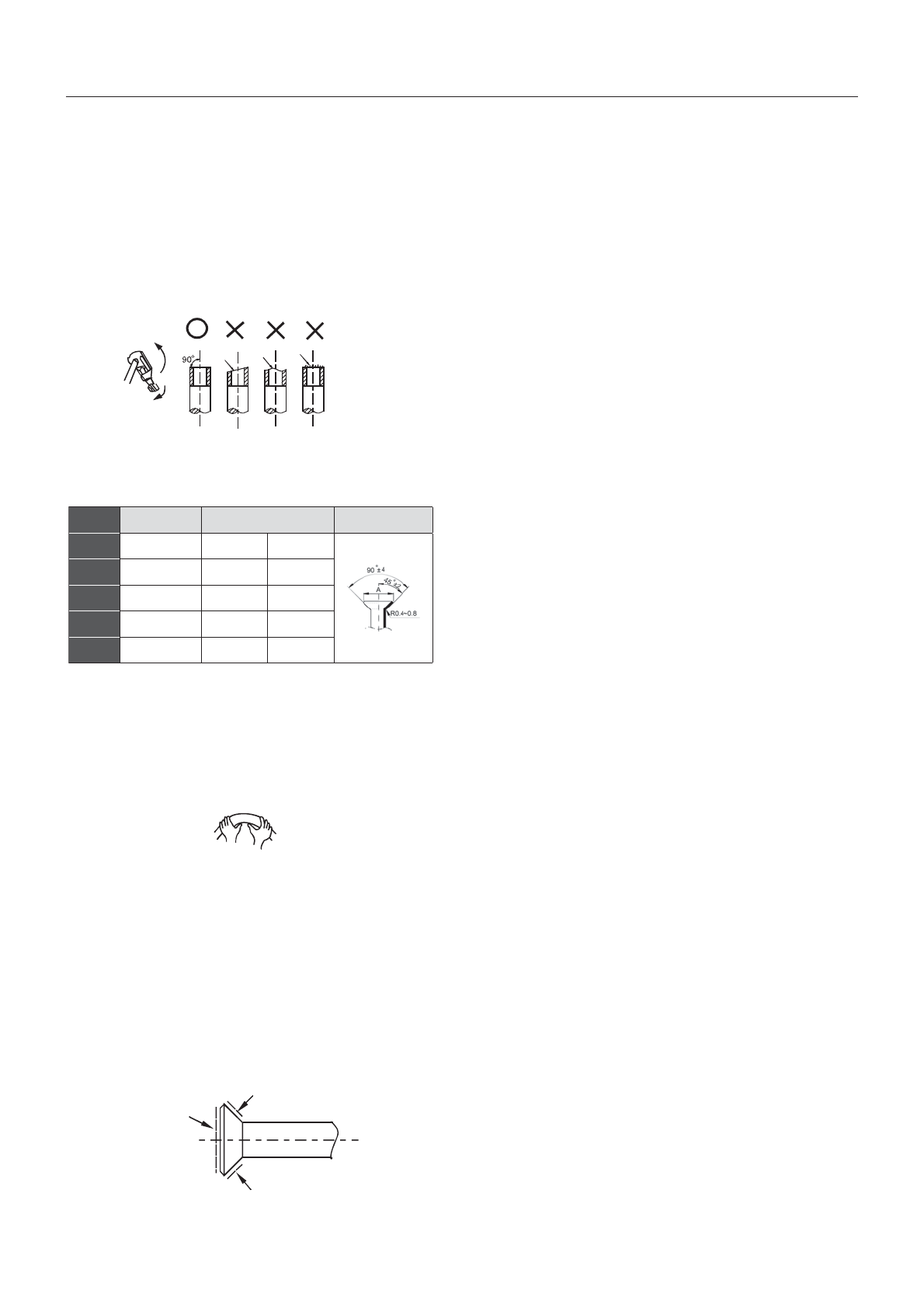

Как подсоединить трубопроводы
1 Расширение
• Обрежьте трубу с помощью трубореза.
• Вставьте конусную гайку в трубу и изготовьте конус.
• В таблице приведены размеры конусных гаек.
2 Отпустите крепежные винты, снимите сервисную панель и крышку.
3 Удалите защитный кожух запорного клапана
4 Сначала подсоедините внутренний блок, затем наружный.
• Согните трубу. Не повредите ее.
• Угол изгиба не должен превышать 90°.
• Изгиб по возможности должен располагаться ближе к середине трубы. Чем больше
радиус изгиба, тем лучше.
• Не изгибайте трубу в одном месте более трех раз.
• При установке конусной гайки смажьте поверхности конуса маслом и закрутите гайку
от руки на 3 или 4 оборота, прежде чем окончательно ее затянуть.
Калибр
трубы
Момент
затяжки
Размер конуса А, мм
мин. макс.
Форма конуса
∅
6,4
15–16 Н•м
(153–163 кгс•см)
8,3
8,7
∅
9,5
25–26 Н•м
(255–265 кгс•см)
12
12,4
∅
12,7
35–36 Н•м
(357–367 кгс•см)
15,4
15,8
∅
15,9
45–47 Н•м
(459–480 кгс•см)
18,6
19
∅
19,1
65–67 Н•м
(663–684 кгс•см)
22,9
23,3
18
ИНСТРУКЦИЯ ПО МОНТАЖУ И УСТАНОВКЕ • канальные кондиционеры GC-DN18-60HWN1
Срез под углом
Неровный срез Рваный край
Большими пальцами согните трубу
Минимальный радиус – 100 мм
