Під’єднання до електромережі внутрішнього блока
Перед виконанням будь-яких дій з системою вимкніть
живлення. Враховуйте розташування фази і нуля.

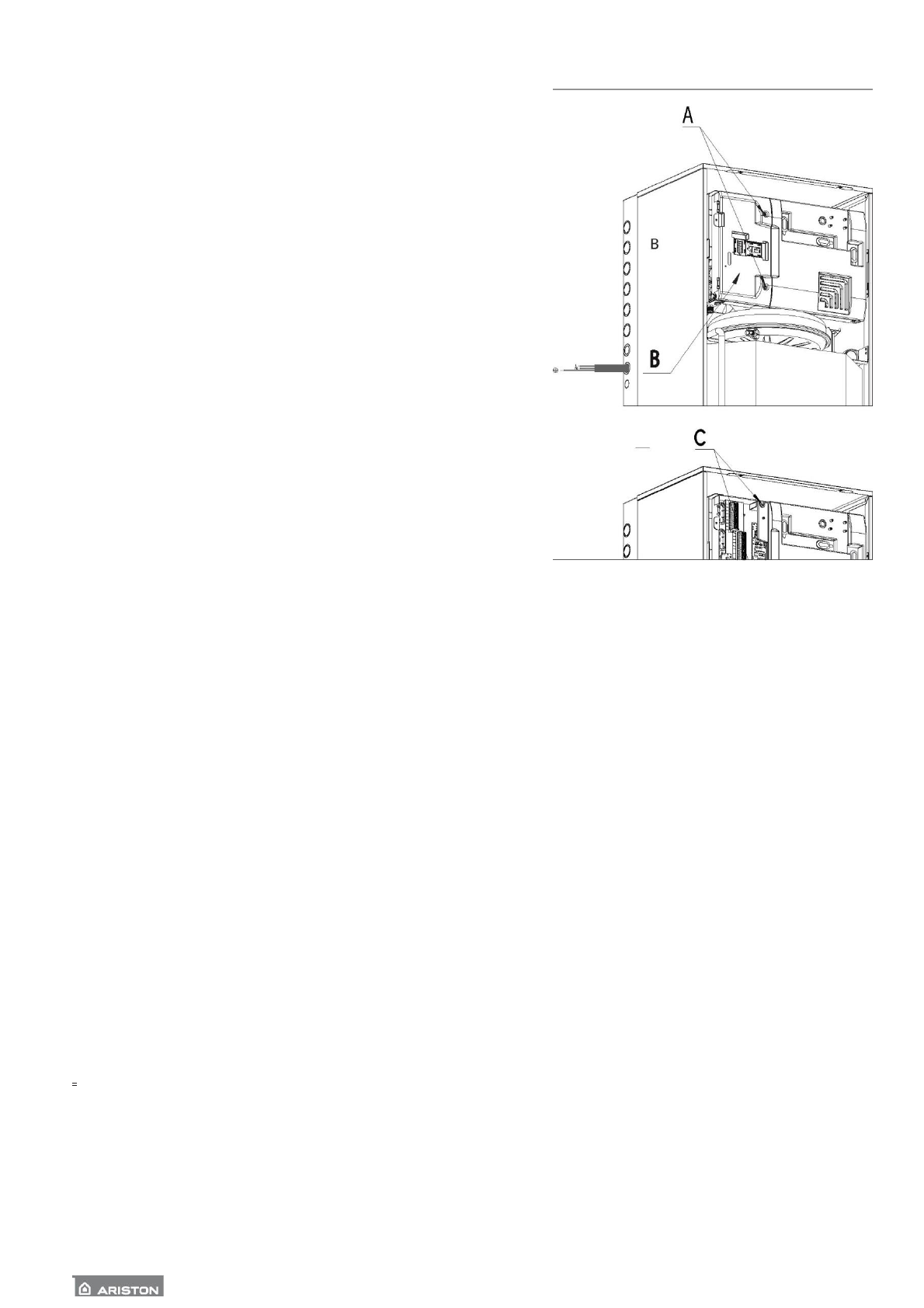

Для доступу до панелі керування внутрішнього блока
виконайте такі дії: Викрутіть три гвинти (A), показані на
рисунку, та зніміть кришку електричного щитка (B).
Викрутіть два гвинти (C) і відкрийте другу половину
електричного щитка (D).
Відкривши внутрішній блок, ви отримаєте доступ до таких
з’єднань:
MOD BUS
— обмін
даними
із
зовнішнім
блоком.
Враховуйте полярність.
ANODE
— з’єднання із захисним анодом Protech.
Враховуйте електричну полярність.
TA1
— Контактний термостат зовнішнього повітря,
зона 1.
TA2
— Контактний термостат зовнішнього повітря,
зона 2.
SE
— Датчик зовнішньої температури.
TNK
— Датчик бака.
BUS
— Remocon Plus.
IN-AUX
— регулятор вологості/додатковий вхід.
HV IN 3
— вхід 230 В. Оберіть режим роботи за
допомогою параметра 17.1.2.
Інтеграція з сонячними батареями: цей вхід
дає змогу використовувати бак ГВП для накопичення енергії у разі перевиробництва
енергії системою сонячних батарей. Під’єднайте вихідний контакт лічильника
електроенергії до входу системи сонячних батарей. Вихідний контакт замикається,
коли виробництво енергії перевищує порогове значення, яке встановлюється на
лічильнику енергії.
HV IN 1
— вхід 230 В. Оберіть режим роботи за допомогою параметра
17.0.1.
• EDF (нічний тариф): подавання сигналу 230 В на вхід накопичення енергії у баку
можливе в режимах ГВП HC–HP або HC–HP 40 °C, які визначаються за допомогою
параметра 17.5.2
• SG Ready 1: вхідний сигнал №1 для стандарту SG Ready (див. розділ «СТАНДАРТ
SMART GRID READY»). переводить систему у режим OFF (ВИМК.).
HV IN 2
— вхід 230 В. Оберіть режим роботи за допомогою параметра
17.1.1.
• DLSG (зниження навантаження): цей вхідний сигнал у разі подавання оператором
електромережі вимикає електронагрівачі.
• SG Ready 2: вхідний сигнал № 2 для стандарту SG Ready (див. розділ «СТАНДАРТ
SMART GRID READY»).
OUT-AUX 1
— додатковий вихід, безпотенційний контакт (див. параметр 17.1.4)
ST1
— запобіжний термостат (230 В) для системи опалення підлоги (паралельне з’єднання)
PM AUX
— Додатковий насос.
V1
— Розподільчий клапан контура гарячого водопостачання
V2
— Розподільчий клапан контура охолодження
L1
— Фаза 1 трифазного з’єднання (230 В) внутрішнього блока
L2
— Фаза 2 трифазного з’єднання (230 В) внутрішнього блока
L3
— Фаза 3 трифазного з’єднання (230 В) внутрішнього блока
N
— Під’єднання нейтралі (230 В) внутрішнього блока
|
— Заземлення внутрішнього блока.
Площа поперечного перерізу і довжина кабелів має відповідати значенням потужності, що вказані на
табличці з основними даними пристрою.
Щоб запобігти перегріванню, переконайтесь, що кабелі живлення надійно затягнуті.
ПОПЕРЕДЖЕННЯ
Після з’єднання внутрішнього блока з зовнішнім встановіть на місце панелі відповідних
блоків.
Характеристики
