44
Для установщика

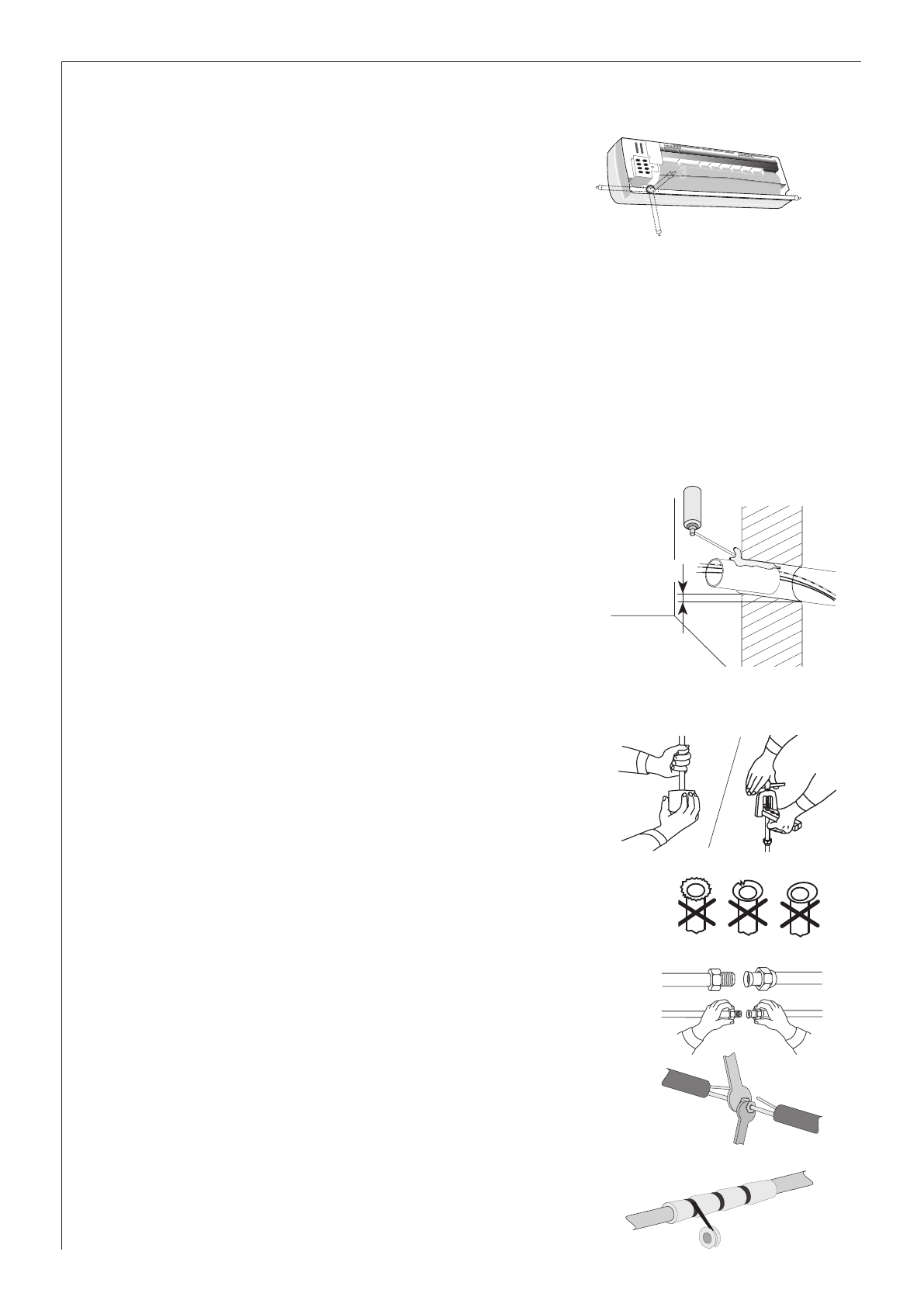

11. Монтаж внутреннего блока
Комплект трубопроводов из внутреннего блока можно
проложить в 4 различных направлениях. При присоединении
трубы сбоку или внизу снимите на соответствующем месте
корпуса перфорированные отверстия.
При монтаже на стене соблюдать минимальные расстояния.
При поставке настенный кронштейн закреплен одним болтом на
задней стороне внутреннего блока.
Для снятия кронштейна нажать в направлении указанных мест корпуса.
Установка монтажного кронштейна должна выполняться горизонтально на стене, при этом следует
соблюдать указанные расстояния. Разметить и просверлить монтажные отверстия. Закрепить
монтажный кронштейн с помощью дюбеля и болта. Между стеной и кронштейном не должно
быть промежуточного пространства, следует избегать вибрации устройства. Направление «3»
показывает самый простой способ прокладки трубопровода сплит-системы.
Для комплекта трубопровода просверлить ввод через стену. В
этот ввод по месту эксплуатации вставить пластмассовую трубу.
Убедиться, что трубопровод для слива конденсата отводится с
наклоном наружу, и правильному сливу не препятствуют изгибы
и перегибы. Если выполнить наклон нет возможности, следует
установить насос конденсата (принадлежности).
Во избежание выхода неприятного запаха из трубопровода
для слива конденсата по месту эксплуатации предусмотрен
канализационный сифонный затвор.
Трубопроводы укоротить, зачистить, надеть накидную гайку и
отогнуть концы с помощью пуансона для отбортовки.
Выровнять отогнутые края трубопроводов в соответствии с
диаметром трубопроводов и вентилем.
Отогнутые края трубопроводов не должны быть обтрепаны,
надорваны или иметь овальную форму.
При соединении трубопроводов, например с внутренним блоком,
следить за тем, чтобы концы трубопроводов всегда
устанавливались прямо по одной оси.
Накидные гайки или резьбовое соединение затянуть вручную,
при необходимости выровнять трубопровод. Затем затянуть
заданным моментом затяжки.
Резьбовые соединения и соединительные трубки затянуть
заданным моментом затяжки (6 мм = 15-20 Нм ; 10 мм =
31-35 Нм). При слишком слабом моменте затяжки возникает
негерметичность. При слишком большом моменте затяжки
повреждаются отбортованные края трубопровода.
Изолировать переходник с помощью подходящего материала.
Избегать мостов хладагента. Зафиксировать переходник с
помощью клейкой ленты.
1
2
4
3
26_06_01_0069
26_06_01_0074
26_06_01_0379
C26_06_01_0378
26_06_01_0377
A
B
PUR
A = Ø 70
B = 5 mm (1° - 2°)
C26_06_01_0148
26_06_01_0373
