20
Tesisatçı için

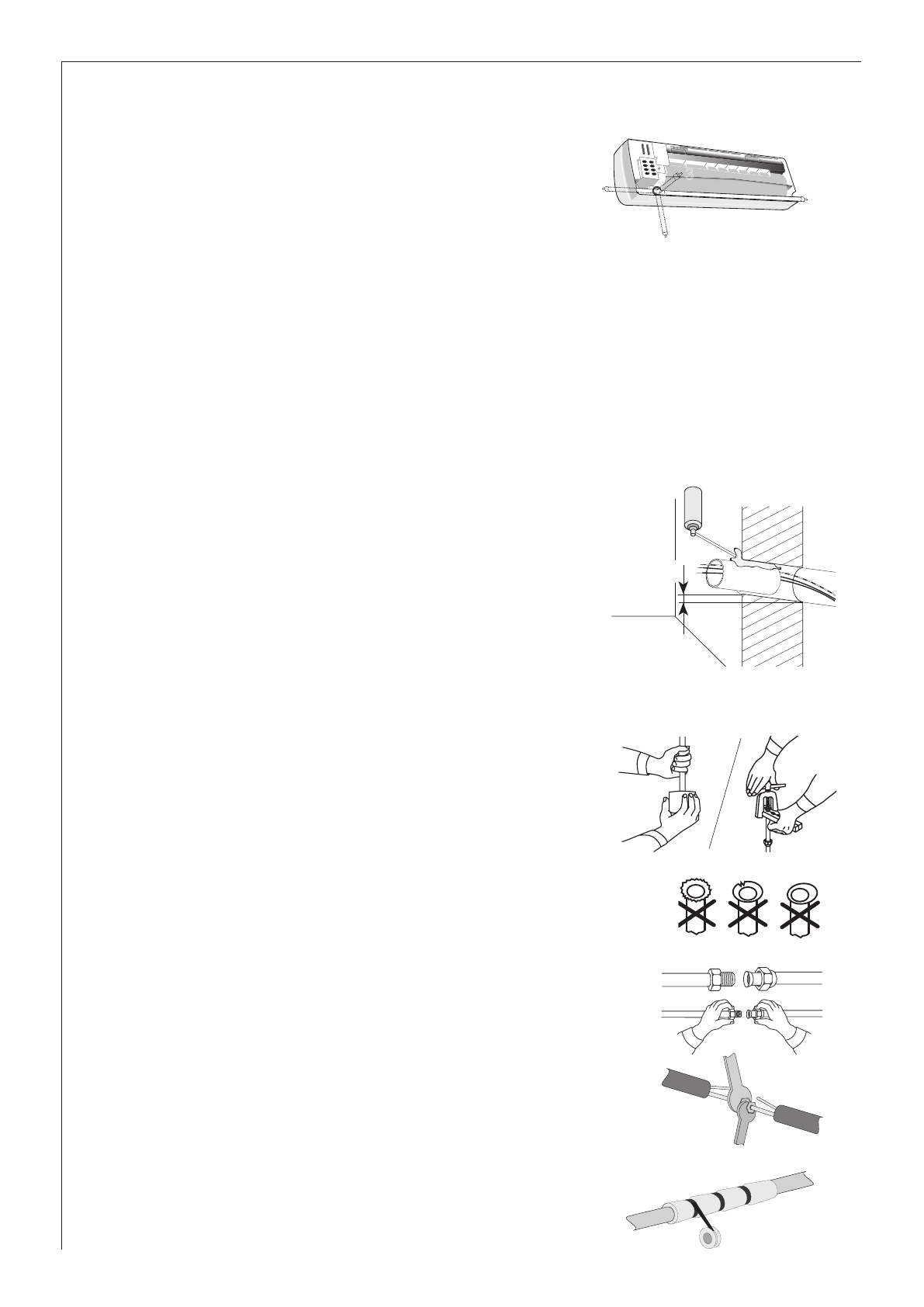

11. İç Kısımların Montajı
Hat paketi, cihazdan 4 farklı yöne yönlendirilebilinir.
Eğer boru bağlantısı, kenardan ya da alttan yapılacaksa,
mahfazanın karşı gelen yerindeki delikli açıklıkları çıkarınız.
Duvara monte kurulumunda, minimum mesafelere dikkat
ediniz.
Teslimatta, duvara sabitleyici; cihazın arkasında bir vida ile sabitlenmiştir.
Levhayı asmak için mahfazanın işaretli yerlerine karşı gelen yerlerine bastırınız.
Montaj ve kurulum levhası, duvar üzerinde yatay olarak yer almalı, böylelikle mesafeler
korunabilir. Montaj deliklerini işaretleyip deliniz. Birlikte gelen dübel ve vidalar yardımıyla
kurulum levhasının takılması. Duvar ile levha arasında boşluk bırakılmamalıdır, cihazların
titreşimlerinden sakınılmalıdır. "3" yönü, parçalı hattı yerleştirmenin en basit yolunu gösterir.
Hat paketine geçiş için duvara bir delik deliniz. Yapı tarafına geçiş için bir plastik boru
yerleştirilmelidir.
Kondensat hattının her zaman aşağı konumda olması garanti
edilmelidir ve akışı engelleyecek bükülme ya da katlamalar
olmamalıdır. Eğer aşağı doğru eğim gerçekleştirilemezse, bir
kondensat pompası (aksesuarlar) kullanılmalıdır.
Kondensat hattından istenmeyen bir kokunun çıkmasını
önlemek için, yapı tarafına bir koku önleyici yerleştiriniz.
Boru hatları boyuna kesiniz, başlık somunu yerleştiriniz ve boru
sonunu kenar kıvırma aletleri ile kıvırınız.
Boru kıvrımına uygun olarak hat çapını ve vanayı şekle
sokunuz.
Boru kıvrımları tırtıklı, yırtık ya da oval formda olmamalıdırlar.
Boru hatlarının bağlantısında, örn. İç cihaz ile, boru uçlarının her zaman
düz eksen olarak ayarlandığına dikkate edilmelidir.
Başlık somunu ya da vida bağlantısını sıkıca sıkılaştırıp gerekli ise boru
hattını hizalayınız. Daha sonra, verili tork ile sıkılaştırınız.
Bağlantı vidaları ve bağlantılar, verili başlatma torku ile
sıkılaştırılmalı (6 mm = 15-20 Nm ; 10 mm = 31-35 Nm).
Yetersiz başlatma torku ile sızıntılar gelişir. Yüksek başlatma
torku, boru flanşlarına hasar verir.
Ek yerini uygun malzeme ile izole ediniz. Soğuk geçişlerden
kaçınınız. Ek yerini yapıştırıcı bant ile sabitleyiniz.
1
2
4
3
26_06_01_0069
26_06_01_0074
26_06_01_0379
C26_06_01_0378
26_06_01_0377
A
B
PUR
A = Ø 70
B = 5 mm (1° - 2°)
C26_06_01_0148
26_06_01_0373
