"Загружаем инструкцию", означает, что нужно подождать пока файл загрузится и можно будет его читать онлайн. Некоторые инструкции очень большие и время их появления зависит от вашей скорости интернета.
Более
50
мм
Кронштейн
Винт для кронштейна
Пульт ДУ
Заглушка
Размеры опор наружного блока
ВНУТРЕННИЙ БЛОК / НАРУЖНЫЙ БЛОК
Позиции и входят в
комплект поставки наружного
блока

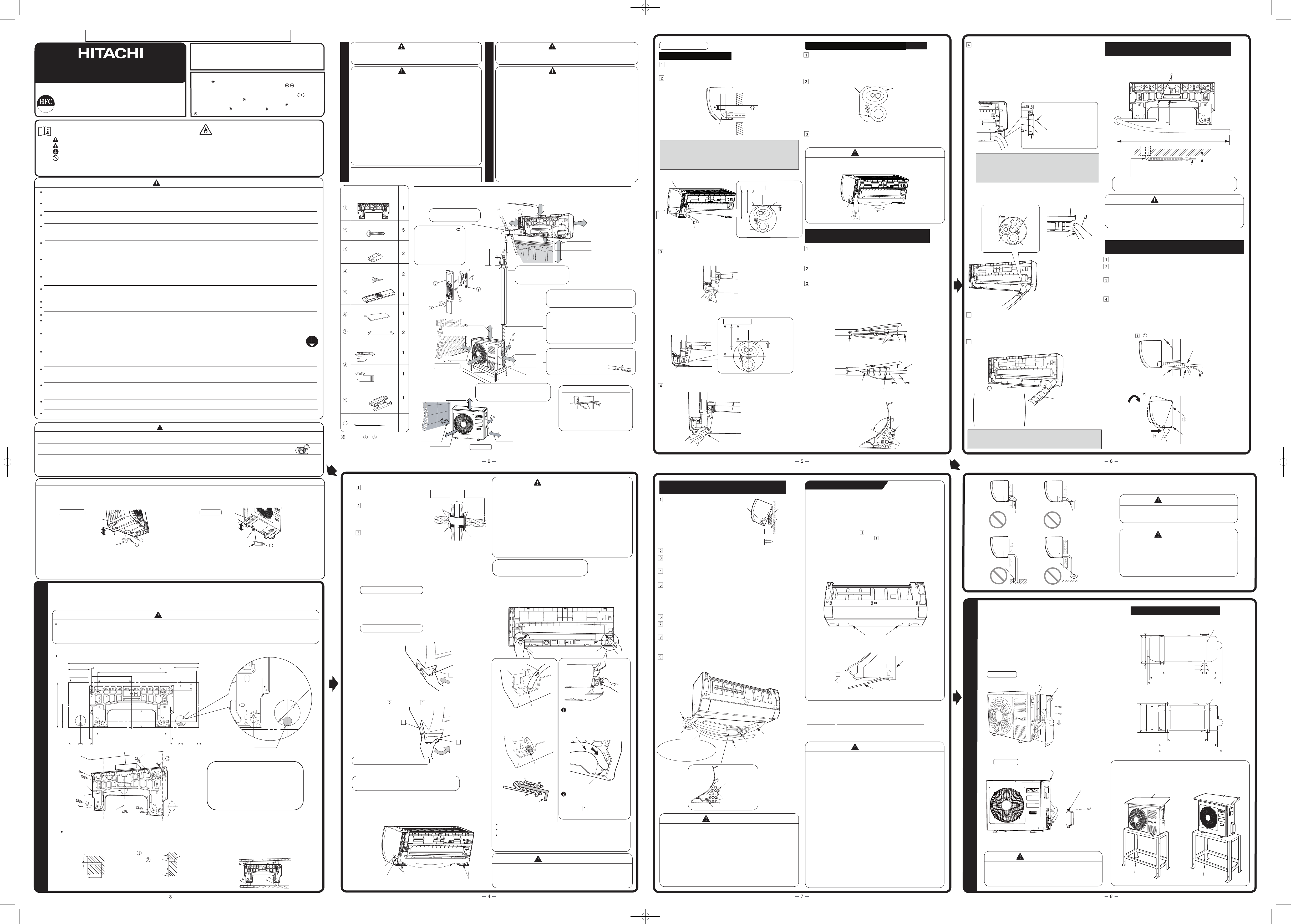

ИНСТРУКЦИЯ ПО МОНТАЖУ
СПЛИТ-СИСТЕМЫ HITACHI
No.
Комплектующие
К-во
Элемент питания ААА
1
2~5
мм
Установите
•
•
Wrap with tape
Трубка
Электропровод
Дренажный шланг
•
•
•
•
•
•
•
•
•
•
•
•
ТОЛЬКО ДЛЯ СПЕЦИАЛИСТОВ
НАРУЖНЫЙ БЛОК
•
•
•
6
5
•
Держатель ПДУ
Винт для
держателя ПДУ
ɉɨɪɹɞɨɤɤɪɟɩɥɟɧɢɹɦɨɧɬɚɠɧɨɣɩɥɚɫɬɢɧɵ
1.
ɉɪɨɫɜɟɪɥɢɬɟɨɬɜɟɪɫɬɢɟɜɫɬɟɧɟ
ɤɚɤɩɨɤɚɡɚɧɨɧɚɪɢɫɭɧɤɟɧɢɠɟ
2.
Установите дюбели
(как показано на рисунке ниже)
3.
Зафиксируйте монтажную пластину
на стене винтами 4.1 х 3.2
(как показано на рисунке ниже)
32мм
ɋɬɟɧɚ
ø4.8мм
Кронштейн
Винт
ɋɬɟɧɚ
Дюбель
(приобретается
отдельно)
①
RU
<0018763Q>
RAK-25PSEW/RAC-25WSE
RAK-35PSEW/RAC-35WSE
RAK-50PSEW/RAC-50WSE
RAK-25PSES/RAC-25WSE
RAK-35PSES/RAC-35WSE
RAK-50PSES/RAC-50WSE
8
более
100 мм
ДРЕНАЖНАЯ ТРУБКА
ДРЕНАЖНОЕ ОТВЕРСТИЕ
ОСНОВАНИЕ
Наружный диаметр
16 мм и более
8
7
ДРЕНАЖНАЯ ТРУБКА
ОСНОВАНИЕ
ЗАГЛУШКИ
RAC-50WSE
RAC-25/35WSE
ОСТОРОЖНО
φ65
85 мм
75мм
455 мм
460 мм
545 мм
195 мм
220 мм
259 мм
450 мм
795 мм
19 мм
125 мм
295 мм
115 мм
125 мм
63 мм
60 мм
70мм
42.5 мм
55 мм
Контур
внутреннего блока
φ65
75mm
460mm
195mm
115mm
70mm
1. Установка монтажной пластины, бурение стены и установка
защитной гильзы
1.1 Крепление непосредственно к стене
Для надёжного крепления монтажной пластины используйте дюбели
Уровень
Mонтажная
пластина
Mark
Отвес
Ƚɪɭɡ
Aнкер для
монтажной
пластины
Винт для
монтажной
пластины
Отверстие в стене
1.2
ɉɨɪɹɞɨɤɦɨɧɬɚɠɚɢɦɟɪɵɩɪɟɞɨɫɬɨɪɨɠɧɨɫɬɢ
Дренажная трубка
Дренажная трубка
RAC-25/35WSE
RAC-50WSE
1
Более
50
мм
Более
50
мм
Более
80
мм
Зазоры при установке внутреннего
блока над шторой или над
карнизом для штор должны
обеспечивать свободный приток
воздуха.
Более
200
мм
Более
200
мм
Около
300
мм
Не сгибать
Более
200
мм
Более
100
мм
Внутренний диаметр
16
мм
•
•
Около
0.45
м
Не менее 2.3 м
Дюбель
более
200
мм
более
200
мм
RAC-25/35WSE
RAC-50W
1
2
ВНИМАНИЕ
SE
RAC-25/35WSE
Заглушка
дренажа
Винт дренажного шланга
Дренажный шланг
Дренажное отверстие
Шестигранный ключ
(Φ4 мм)
Удалите нижнюю крышку
Установите колпачок дренажного отверстия до упора
Используйте шестигранный ключ (Ф 4мм) для этого
(это значительно легче)
83
мм
63~68
мм
51
мм
Защитная трубка
Отвёртка
Кронштейн
Отверстие для снятия
1.1
м
Труба
меньшего
диаметра
Труба
меньшего
диаметра
Монтажная опора
RAC-50WSE
RAC-25/35WSE
Монтажная опора
792
500
340
320
10
12
39
146
(10)
57
877
543.5
800
880.5
350
375
395
1
2
более
300
мм
более
мм
более
150
мм
Опустить
RAC-25/35WSE
RAC-50WSE
В местах, где бывают снегопады, устройте навес и высокое
основание, обеспечивающее свободный доступ воздуха
и полную обогревающую способность.
В других местах рекомендуется устройство затеняющего навеса.
RAC-25/35WSE Навес RAC-50WSE Навес
63
мм
68
мм
83
мм
63~68
мм
51
мм
R32
ВНИМАНИЕ
Дренажный
шланг
2
10
Хомут
10
М
ак
си
ма
ль
на
я
дл
ин
а
тр
уб
ы
3
0
м
М
ак
си
ма
ль
на
я
дл
ин
а
тр
уб
ы
2
0
м
М
ак
си
ма
ль
на
я д
ли
на
тр
уб
ы
3
м
(50WSE) (25/35WSE)
ОСТОРОЖНО
Автоматический выключатель должен быть установлен в автомате для непосредственного подключения питания наружного блока. В случае иного монтажа должен
быть установлен главный выключатель с расстоянием между контактамиатель с р олее. Без главного выключателя существует риск поражения электрическим током.
Не допускается установка блока в зоне распространения горючих газов. В случае утечки горючего газа наружный блок может загореться.
Во избежание затопления убедитесь пожалуйста, что дренажный шланг установлен корректно.
Следует использовать шнур питания, одобренный IEC. Тип шнура питания: NYM.
s
s
s
s
● Тщательно изучите процедуры монтажа перед началом
работ.
● Компания-продавец должна информировать
покупателей о правилах монтажа.
Инструменты, необходимые для проведения монтажных работ
(Знаком « » отмечаются инструменты, предназначенные для работы
только с определенным хладагентом R410A, R32)
От
в
ертка
● Рулетка ● Нож ● Пила ● Перфоратор (дрель) с
в
озможностью
делать отверстия диаметром 65 мм ● Шестигранный ключ ( 4 мм)
● Ключи (14, 17, 19, 22 мм) Течеискатель ● Труборез ●
Изоляционная лента ● Плоскогубцы ● Вальцо
в
ка
Адаптер для
в
акуумного насоса Питающий шланг Вакуумный насос
Заправочный коллектор
Используемый в иллюстрациях знак запрета.
Убедитесь в том, что кондиционер работает нормально после проведения монтажа. Объясните покупателю правила эксплуатации
кондиционера в соответствии с инструкцией для пользователя. Расскажите покупателю о необходимости хранить настоящее руководство
по установке вместе с руководством по эксплуатации.
ВНИМАНИЕ.
.......
Несоблюдение требований отмеченных данным знаком может привести к смерти или серьезной травме.
ОСТОРОЖНО.
.......
Несоблюдение требований отмеченных данным знаком может привести к серьезной травме.
Подключение к шине заземления обязательно.
ПРАВИЛА ТЕХНИКИ БЕЗОПАСНОСТИ
Внимательно прочитайте правила техники безопасности перед началом работ. Сплит-система заправлена хладагентом R32
Для монтажа оборудования обратитесь к авторизованному дилеру или в сертифицированную монтажную организацию.
Самостоятельный монтаж агрегата может стать причиной утечек воды, отказов, коротких замыканий или возгораний.
В процессе монтажа необходимо соблюдать правила, указанные в инструкции по монтажу. Неправильный монтаж может
привести к утечке воды, поражению электрическим током и возгоранию.
Убедитесь, что блоки кондиционера устанавливаются в местах, которые могут выдержать их вес. В противном случае, блоки
могут представлять опасность при падении с высоты
Соблюдайте правила работы с электроустановками и методы, описанные в инструкции по монтажу, при работе с электричеством. Используйте
кабели сертифицированные для применения на территории Вашего государства. Обязательно используйте указанную схему. Из-за использования
кабеля низкого качества или неправильной работы может произойти короткое замыкание и пожар.
Убедитесь в использовании специально предназначенного кабеля для соединения внутреннего и наружного блоков. Пожалуйста,
убедитесь в надежности закрепления кабеля в клеммной колодке. Слабо затянутые клеммы и плохой контакт могут вызвать
перегрев и возгорание.
При проведении монтажных работ допускается использовать только крепеж, инструменты и материалы, указанные в данной инструкции
или входящие в комплект поставки. Иначе возможны падение блоков системы, утечка воды, поражение электрическим током, возгорание,
повышенная вибрация.
Допускается использовать только трубы, сертифицированные для работы с хладагентом R410A, R32. Иначе возможны
разрывы медных труб и выход агрегата из строя.
При монтаже или переустановке кондиционера не допускается попадание воздуха в контур с хладагентом (R32). Иначе
возможно повышение давления в контуре во время работы системы, что может привести к повреждению трубопровода.
В случае утечки хладагента во время работы убедитесь, что помещение хорошо проветривается. Хладагент R32 является горючим.
После завершения монтажных работ убедитесь в отсутствии утечек хладагента. Хладагент R32 является горючим.
Несанкционированные изменения в конструкции кондиционера могут быть опасными. При возникновении поломки обратитесь в авторизованный
сервисный центр. Неправильно произведенный ремонт может служить причиной протечки воды, поражения электрическим током и возгорания и т.д.
Эксплуатация устройства допускается только при заземлении наружного блока и соединении заземляющих клемм наружного и внутреннего блоков.
Запрещается присоединять клеммы заземления к газовым или водопроводным трубам, молниеотводам, шинам заземления телефонов.
Ненадлежащее заземление может стать причиной поражения электрическим током.
По завершении сбора (откачки) хладагента закройте газовый клапан и выключите компрессор, затем отсоедините трубы хладагента. При
отсоединении труб хладагента с работающим компрессором и открытым сервисным клапаном возможно всасывание воздуха и повышение
давления в контуре при дальнейшей эксплуатации оборудования с травмоопасным разрывом труб.
Запуск компрессора во время монтажа агрегата допускается только при подключенных трубах контура хладагента. При
включении компрессора труб холодильного контура и открытых сервисных клапанах возможно всасывание воздуха и
повышение давления в контуре при дальнейшей эксплуатации оборудования с травмоопасным разрывом труб.
Внесение изменений в схему электроподключений и добавление проводов не допускаются. Эксплуатация без отдельного автоматического
выключателя не допускается. Иначе при нарушении контакта, повреждении изоляции или скачке напряжения возможны возгорание или поражение
электрическим током.
Эксплуатация допускается только при надежном закреплении кабелей в клеммных колодках и плотно закрытой клеммной коробке. Иначе возможен
перегрев клемм с возгоранием или поражением электрическим током.
Никогда не устанавливайте осушитель на этот блок R32, чтобы гарантировать его срок службы.
Не допускается наличие грязи на кабельных наконечниках и их слабая затяжка. Иначе возможны возгорание или поражение электрическим током.
УДАЛЕНИЕ
КОНДЕНСАТА
ИЗ
НАРУЖНО
Г
О
БЛОКА
s
В нижней части наружного блока имеются дренажные отверстия
.
s
Для отвода конденсата к месту слива установите блок на раму или пьедестал высотой более
100
мм над землей, как показано на
рисунке. Присоедините штуцер для отвода конденсата к отверстию.
s
После
установки
проверьте
надежность
подсоединения
трубы
отвода
конденсата
к
основанию
.
s
Установите
наружный
блок
в
горизонтальном
положении
и
убедитесь
в
том
,
что
конденсат
стекает
нормально
.
s
При
установке
в
холодных
районах
,
особенно
в
случае
больших
снегопадов
или
морозов
,
конденсат
может замерзать
,
что
заблокирует его сток. В этом случае следует снять вкладыш и сливную трубу, установленные в нижней части блока. (Слева и по
центру, рядом с отверстием для воздуха, по 1 шт.) Это поможет обеспечить нормальный сток конденсата. Расстояние между
дренажным отверстием и поверхностью земли должно составлять не менее 250 мм.
более
100 мм
ДРЕНАЖНОЕ ОТВЕРСТИЕ
Наружный диаметр
16 мм и более
ВНУТРЕННИЙ БЛОК
Дренажный шланг допускается подключать к внутреннему блоку слева и справа. Монтажную пластину
необходимо закреплять строго горизонтально или с небольшим уклоном в сторону дренажного шланга.
Иначе возможен перелив конденсата.
При креплении монтажной
пластины выберите для крепежных
винтов точки как можно ближе к
верхнему и нижнему креплениям
внутреннего блока. Используйте не
менее четырех винтов для
крепления монтажной пластины.
Потолок
•
Агрегат допускается устанавливать только в устойчивых местах, не
подверженных вибрации и выдерживающих вес блоков.
•
Наружный блок допускается устанавливать только в местах, выдерживающих
большой вес. Иначе возрастут шум и вибрация.
Допускается расстояние не менее 1,5 м между воздуховыпускным
отверстием внутреннего блока и пожарным извещателем.
•
Не допускается присутствие источников тепла рядом с местом
установки и препятствий у выходных каналов.
•
Зазоры
⇔
сверху, справа и слева указаны на рисунке ниже.
•
Место установки должно быть удобным для слива воды и соединения
трубопроводом с наружным блоком.
•
Не допускается установка вблизи источников горючего газа, пара,
масла, запахов. Иначе возможны возгорание, взрыв, повреждение
пластиковых деталей и (или) выход агрегата из строя.
•
Во избежание воздействия электромагнитных помех допускается уста-
новка блока и пульта дистанционного управления (ПДУ) на расстоянии
не менее 1 м от радио- или телевизионного приемника.
•
Во избежание искажения передаваемого сигнала размещайте ПДУ на
удалении от высокочастотных устройств и мощных беспроводных систем.
•
При наличии светильников с электронным пускателем возможно
сокращение дальности приема и даже искажение принимаемого
сигнала
•
Блок допускается устанавливать на высоте не менее 2,3 м над полом.
Не допускается подвергать блок воздействию прямого солнечного света и
атмосферных осадков. Обеспечьте беспрепятственный приток воздуха.
•
Выходящий из блока воздух не должен быть направлен на животных или растения.
•
Зазоры <=> для блока сверху, слева, справа и спереди указаны на рисунке
ниже. Беспрепятственное поступление воздуха должно обеспечиваться с
двух сторон как минимум.
•
Поток горячего воздуха из блока и шум не должны беспокоить живущих по
соседству людей.
•
Защитите блок от сильного ветра. Ветер с повышенной силой дует на
крышах зданий, где возможно повреждение наружного блока.
•
Не допускается установка вблизи источников горючего газа, пара, масла, запахов.
•
Место установки должно быть удобным для слива воды.
•
Устанавливайте наружный блок и его соединительный кабель на расстоянии
не менее 1 м от антенны или кабеля телевизионных, радио- или телефонных
систем. Это необходимо для предупреждения электромагнитных помех.
•
Не допускается установка внутреннего блока в местах возможного
устройства гнезд мелкими животными. Проникнувшие внутрь блока мелкие
животные могут коснуться токонесущих частей, вызывая выход агрегата из
строя, выделение дыма или возгорание. Порекомендуйте пользователю
поддерживать чистоту вокруг блока.
ВЫБОР МЕСТА УСТАНОВКИ
(Выполняйте следующие указания. Место установки согласуйте с заказчиком)
ОСТОРОЖНО!
ОСТОРОЖНО!
ВНИМАНИЕ!
ВНИМАНИЕ!
НАРУЖ
НЫЙ
Б
ЛО
К
ВНУТ
РЕ
ННИ
Й
БЛ
О
К
•
Теплоизоляционный
материал
Иллюстрация монтажа внутреннего и наружного блоков (пример установки на опорной поверхности)
Более 50 мм
(более 100 мм при подключении трубы к тыльной стороне наружного блока)
Все пустоты нужно плотно
заполнить герметиком.
Обозначенный стрелкой
размер обеспечивает
нормальную работу конди-
ционера. Агрегат следует
устанавливать с достаточным
местом для доступа при вы-
полнении обслуживания
и ремонта.
Внутренние трубопроводы должны
изолироваться поставляемой
теплоизолирующей трубой.
Хладагент быстро разлагается при контакте с
водой. Не допускается попадание воды в
охлаждающий контур.
Перепад высот между внутренним и наружным
блоком не должен превышать 10 м.
Соединительную трубу независимо от длины
необходимо полностью закрыть
теплоизолирующей трубой, покрытой виниловой
лентой. Изоляционный материал быстро портится
без покрытия.
Подключение дренажного шланга с изоляцией
Подключите к внутреннему блоку
дренажный шланг с изоляцией
(продается в магазинах).
Максимально
возможный зазор
Более 50 мм (более 100 мм
при подключении трубы к тыльной
стороне наружного блока)
Обогревающая способность
повысится, если исключить приток
воздух к наружному блоку снизу
(требуемый материал обеспечивается
заказчиком).
Нужно обеспечить свободный приток
воздуха к наружному блоку с двух сторон
как минимум.
Назад
Горизонтально
Допускается по 3 варианта прокладки
проводок справа или слева: назад, вниз, в
сторону.
Направление прокладки трубопровода
Максимально
возможный зазор
1.3 Перфорация стены, установка защитной трубы
Просверлите в стене отверстие
⌀
65 мм с небольшим уклоном
в сторону наружного блока.
Отрежьте кусок защитной
трубы,
соответствующий
толщине стены, вставьте
его в отверстие.
Плотно заполните герметиком
пустоты в защитной трубе,
чтобы предупредить
попадание дождевой воды
в помещение.
Защитная
труба
Втулка
защитной
трубы
Внутренний
блок
Наружный
блок
СТЕНА
Герметик
Герметик
ОСТОРОЖНО!
• Допускается использование только защитной трубы заводского
изготовления.
Убедитесь в том, что электропроводка не контактирует
с металлическими элементами конструкции стены Допускается
прокладка электропроводки сквозь стену только через защитную
трубу для предупреждения повреждения грызунами и возможным
коротким замыканием или возгоранием.
• Плотно заполните пустоты герметиком
При негерметичной изоляции снаружи может попадать влажный
воздух со стеканием образовавшегося конденсата. Также возможно
проникновение и распространение по помещению наружных запахов.
2. Монтаж внутреннего блока
2.1 Подготовка
• См. раздел «Снятие и установка лицевой панели» на стр. 13.
• Снимать и устанавливать лицевую панель допускается
только двумя руками.
•
Установка и смена положения дренажного шланга и заглушки
дренажного отверстия при горизонтальном монтаже проводок
показаны на следующем рисунке.
Снятие лицевой панели
Смена положения дренажного шланга
(проводки проложены горизонтально)
•
При установке или смене положения снимите нижнюю крышку.
•
Не прокладывайте горизонтально дренажный шланг.
• Нажмите точку (1) нижней крышки, чтобы снять ее.
Снятие нижней крышки
Удалите
Заглушка
дренажа
Дренажный
шланг
• При установке нижней крышки на место зафиксируйте
сначала точку , затем точку поворотом вокруг оси.
Винт дренажного шланга
Дренажный шланг
Удалите винт, затем
извлеките дренажный шланг.
Шланг извлекается
легче, если его захватить и
повернуть плоскогубцами.
Дренажный шланг вставьте
глубоко в отверстие,
закрепите извлеченным
в шаге винтом.
• См. раздел «Подключение сетевого шнура» на стр. 10.
• Ножом вырезается заглушка, требуемая для прокладки
проводок справа, слева или снизу.
• При большом диаметре трубы увеличьте отверстие за счет
перфорации панели.
Подключение электропроводки
Вырезание заглушки нижней крышки
(проводки направлены горизонтально или вниз)
Перфорация панели
для труб нормального
размера
Для заглушки
Для заглушки
Допускается использование только после установки
дренажного
шланга и заглушки и их надежной фиксации винтом.
При неглубокой посадке возможна утечка воды.
ВНИМАНИЕ!
Подготовка трубы
Направленные назад проводки
Удалите с трубы дополнительную изоляцию.
Сверяясь с тыловыми метками согните трубу в пределах
ширины проема в стене.
Начало изгиба трубы
подачи хладагента
должно находиться в
пределах ширины
проема в стене.
Ширина проема
в стене
При изгибе должна
образоваться дуга
небольшого радиуса.
Если начало изгиба трубы подачи хладагента находится вне
пределов ширины проема в стене или радиус дуги большой,
может потребоваться сдвиг блока вверх по стене с ухудшением
внешнего вида системы.
Кронштейн трубы
Конец изгиба
трубы подачи
хладагента должен
находиться в этих
пределах.
Дополнительная
изоляция
Дренажный
шланг
Осевая линия проема в стене
Труба подачи хладагента
Проем
в стене
⌀
65
Изгиб трубы
подачи хладагента
должен находиться
в пределах ширины
проема в стене
Кронштейн трубы
Располагаемый в стенном проеме участок обмотайте изолентой.
Временно соедините трубу подачи
хладагента, дренажный шланг
и электропровод липкой лентой.
Дренажный
шланг
Осевая линия проема в стене
Труба подачи хладагента
Проем
в стене
⌀
65
Изгиб трубы
подачи хладагента
должен находиться
в пределах ширины
проема в стене
Кронштейн трубы
Располагаемый в стенном проеме участок обмотайте изолентой.
Прокладка горизонтально и вниз справа
Удалите с трубы дополнительную изоляцию.
(Сохраните
дополнительную
изоляцию,
которая потребуется после подключения труб)
Общий вид при горизонтальной прокладке проводок справа
Временно соедините трубу подачи хладагента,
дренажный шланг и электропровод липкой лентой.
Изогните трубу подачи хладагента.
Труба
Дренажный
шланг
Отверстие
нижней крышки
без заглушки
Сконфигурируйте проводки, удерживая низ кронштейна
трубы рукой.
ВНИМАНИЕ!
Кронштейн трубы
Направить вниз,
затем
сконфигурировать
Удалите с трубы дополнительную изоляцию.
Подключите трубу подачи хладагента (см. раздел
«Подключение труб» на стр. 9)
Разрежьте теплоизоляцию трубы в месте стыка,
временно скрепите липкой лентой.
Закройте место соединения труб ранее снятой
дополнительной изоляцией разрезанной частью
вверх. При этом зазоры не допускаются.
Перетягивать ленту не допускается (см. раздел
«Устройство теплоизоляции и отделки труб» на стр.
11). При наличии зазоров возможно образование
конденсата.
Монтаж после подключения труб подачи
хладагента (горизонтальная прокладка)
Теплоизоляция трубы
подачи хладагента
Дополнительная изоляция
Дополнительная
изоляция
Около 90мм
Труба
Временно
обмотать лентой
Линия разреза
дополнительной
изоляции должна
находиться в этих
пределах.
Теплоизоляция трубы
подачи хладагента
Разрез
Труба подачи
хладагента
Труба подачи
хладагента
Распорка
Примерно 15 см
Фиксатор
Выступ
внутреннего
блока
Заднее подключение трубы подачи
хладагента к внутреннему блоку
Удалите с трубы
дополнительную
изоляцию. (Сохраните
дополнительную изоляцию,
которая потребуется после
подключения труб)
Зацепите внутренний блок за монтажный кронштейн.
Установите с правой стороны блока распорку, приподнимающую
нижнюю часть блока примерно на 15 см.
Подключите трубу
подачи хладагента (см. раздел
«Подключение труб» на стр. 9).
Закройте место соединения труб ранее снятой дополнительной
изоляцией разрезанной частью вверх. При этом зазоры
не допускаются. См. раздел «Монтаж после подключения труб
подачи хладагента (горизонтальная прокладка)» на стр. 5, шаг
3.
Вставьте дренажный шланг в проем в стене.
Подключите электропровод (см. раздел «Подключение сетевого
шнура» на стр. 10).
Электропровод и трубу подачи хладагента подготовьте
и уложите вдоль низа тыльной части внутреннего блока.
Удалите временную опору, зацепите выступ в нижней части
внутреннего блока за монтажный кронштейн.
Дренажный
шланг
Участок соединения
Электропровод
Дополнительная
изоляция
Сдвиньте эту часть вперед для
облегчения подключения
трубы подачи хладагента.
Электропровод
Дополнительная
изоляция
Труба подачи
хладагента
Сильное натяжение при оборачивании лентой
теплоизоляции трубы не допускается.
Сильное натяжение может стать причиной снижения
теплоизоляционной способности с образованием конденсата.
Потяните внутренний блок на себя, чтобы убедиться
в надежности фиксации блока на монтажном
кронштейне.
При неплотной фиксации возрастает вибрация внутреннего
блока.
ВНИМАНИЕ!
Нажмите точки с маркировкой [PUSH] в нижней части
внутреннего блока, фиксаторы монтажного кронштейна
расцепятся (в двух местах, слева и справа)
Если нижняя часть блока не отцепляется, снимите
нижнюю часть лицевой панели, вставьте отвертку в
отверстие, как показано на рисунке. Затем, прижимая
вниз верх отверстия , отведите фиксатор вверх, и
потяните внутренний блок на себя. Во время этой
операции следите за тем, чтобы не повредить
отверткой проложенные горизонтально трубу и
электропровод.
Снятие нижней части лицевой панели описано в разделе
«Снятие и установка лицевой панели» на стр. 14.
Снятие внутреннего блока
По завершении монтажа внутреннего блока
убедитесь в полном вытекании конденсата.
(Неправильный монтаж может стать причиной утечки воды)
3. Выявление утечек
Установка дренажной трубы должна обеспечивать
беспрепятственный сток воды. Обязательно
выполните
проверку надлежащего дренажа.
Неправильный монтаж может стать причиной утечки воды.
Убедитесь в отсутствии проблем в соответствии
с указаниями на стр. 8.
Подобные проблемы могут стать причиной засорения
стока с утечкой воды.
У дренажного шланга должен быть уклон не менее 1/25.
Не обрезайте вставляемый в дренажную трубу
дренажный шланг.
Это может стать причиной нарушения теплоизоляции
дренажного шланга и утечки воды.
Не допускается выводить дренажный шланг в места
выделения агрессивных газов (сероводорода,
аммиака),
например, в канализационный коллектор.
Агрессивный газ по дренажному шлангу может попасть
во внутренний блок, вызывая коррозию медных труб
и неприятный запах в помещении.
Проложите трубу подачи хладагента в соответствии
с расположением проема в стене.
При прокладке проводок горизонтально назад выполните
следующие указания для обеспечения требуемой
конфигурации.
Конфигурирование трубы подачи хладагента
при горизонтальной прокладке назад
(1) Сверяясь с тыловыми метками, согните трубу
в пределах ширины проема в стене.
При изгибе должна образоваться
дуга небольшого радиуса.
Начало изгиба трубы подачи
хладагента должно
находиться в пределах
ширины проема в стене.
Если начало изгиба трубы подачи хладагента
находится вне пределов ширины проема в стене
или радиус дуги большой, может потребоваться
сдвиг блока вверх по стене с ухудшением внешнего
вида системы.
(2) При изгибе должна образоваться дуга
минимально возможного радиуса.
Проем
в стене
⌀
65
Труба подачи
хладагента
Труба подачи
хладагента
Дренажный
шланг
Осевая линия
проема в стене
Электропровод и трубу подачи хладагента подготовьте и
уложите вдоль низа тыльной части внутреннего блока.
Зафиксируйте хомутом в креплении тыльной части.
Временно соедините трубу подачи хладагента,
электропровод и дренажный шланг липкой лентой.
Обмотать лентой
Хомут
Хомут можно закреплять
в любой точке крепежных
элементов. Однако
рекомендуется крепить
хомуты справа, если
смотреть на блок сзади.
Обязательно удаляйте свободный конец хомута
(иначе возможны повышенный шум, образование
конденсата)
Подготовить и проложить трубу подачи хладагента и электропровод.
Заднее подключение трубы подачи
хладагента к внутреннему блоку
Концы труб должны совпадать
с метками
Менее 5 мм
Вставьте полимерный шланг (заводского
изготовления) в трубу большего диаметра.
При изгибе должна образоваться дуга небольшого радиуса (при
использовании полимерного шланга трубу можно согнуть с
небольшим радиусом без ее повреждения.)
ВНИМАНИЕ!
При использовании полимерного шланга нужно
вводить
его только после расширения трубы во
избежание
попадания в трубу частиц поврежденного
шланга.
Проложите трубы сквозь проем в стене.
Зацепите верхнюю часть внутреннего блока за
монтажный кронштейн.
Опустите нижнюю часть блока к стене, зацепите выступ
в нижней части внутреннего блока за монтажный
кронштейн.
Закройте место соединения труб ранее снятой
дополнительной изоляцией разрезанной частью вверх.
При этом зазоры не допускаются. (см. раздел «Устройство
теплоизоляции и отделки труб» на стр. 11)
Подключение трубы подачи хладагента к
внутреннему блоку не сзади
2.2 Монтаж
Кронштейн
Защитная труба
Дренажный шланг Электропровод
Труба подачи хладагента
Кронштейн
Выступ внутреннего блока
Изгиб
вверх
Приямок
Застой
конденсата
Застой
конденсата
Убедитесь в том, что дренажный шланг подключен
плотно и проложен правильно, что отсутствуют
показанные слева ошибки.
Дренажный шланг может без ограничений
подключаться и слева, и справа. Во время
монтажа нужно обеспечить полное вытекание
конденсата из внутреннего блока (неправильный
монтаж может стать причиной утечки воды)
ВНИМАНИЕ!
ВНИМАНИЕ!
Устанавливать наружный блок нужно на устойчивом основании
для предупреждения вибрации и повышенного шума.
После выбора типа трубы из имеющихся в наличии
определите место прокладки проводок.
Для снятия боковой крышки оттяните фиксатор вниз, затем
опустите рукоятку. Для установки крышки на место выполните
эти действия в обратном порядке.
К стене должна быть обращена
эта сторона (всасывания).
Для подключения труб
и электропровода снимите
боковую крышку.
К стене должна быть обращена эта
сторона (всасывания).
Для подключения труб
и электропровода снимите
боковую крышку.
Высокое основание
Не касайтесь воздуховпускного отверстия, днища
или алюминиевых ребер наружного блока.
Это травмоопасно.
ВНИМАНИЕ!
Высокое основание
Характеристики
