8

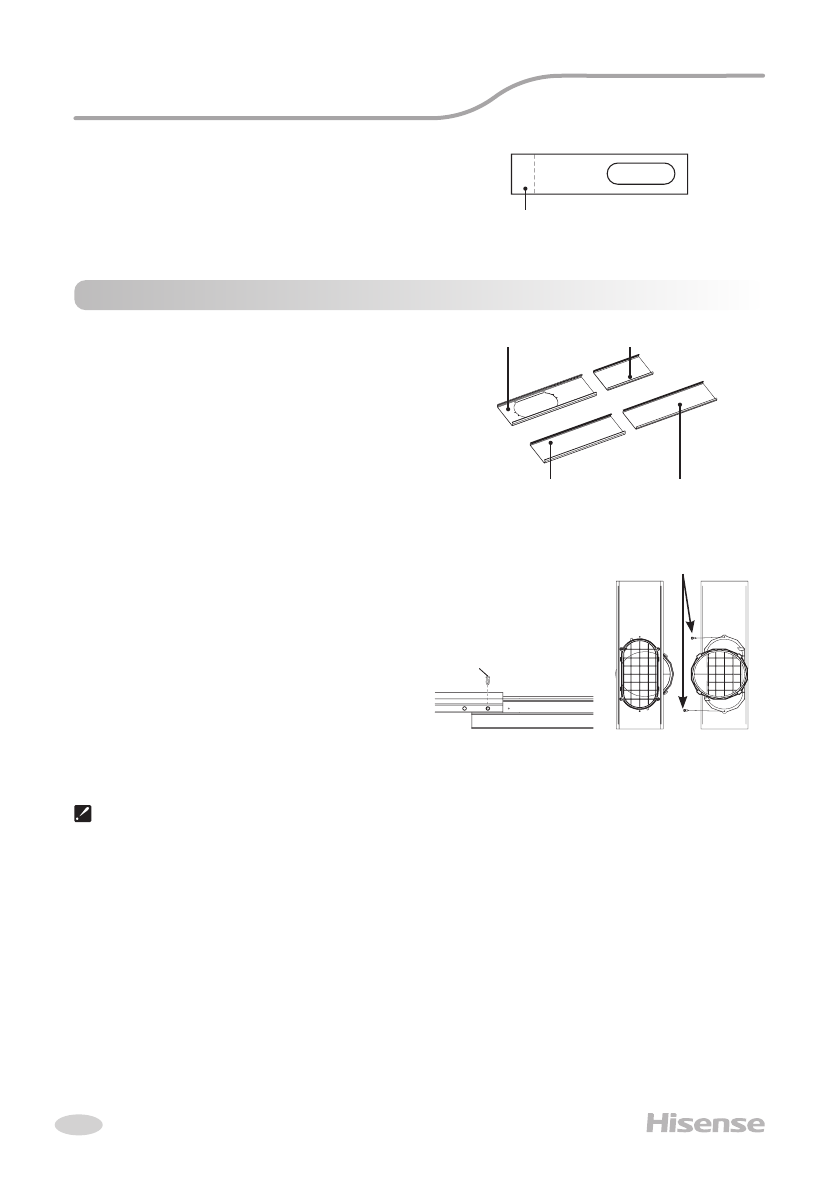

Кронштейн был спроектирован для окон

стандартного размера с вертикальными или

горизонтальными ставнями, однако при

необходимости вы можете обрезать его до

желаемой длины (см. Рис. 9).

Составные части кронштейна (см. Рис. 10):
H –  Оконный кронштейн с отверстием для

шланга

I –  Внутренняя секция кронштейна

(короткая)

J, K – дополнительные секции
1.   Соедините панели H и I согласно

Рис. 11, отрегулируйте в

соответствии с шириной окна.

После этого убедитесь, что

между кронштейном и окном

нет зазоров. Если размер вашего

окна требует более 2 панелей,

после регулировки длины

закрепите дополнительные панели

заклепками E.

Закрепите выбросной патрубок на

кронштейне при помощи винтов

см. Рис. 12).

2.  Закрепите оконный кронштейн.

при необходимости возможно обрезать кронштейн. Делать это необходимо со стороны,

противоположной отверстию, согласно Рис. 9. Никогда не обрезайте кронштейн со стороны отверстия.

Установка

Рис. 9

Рис. 10

Рис. 12

Рис. 11

Отрезайте со стороны, противоположной отверстию.

Винты

Установка оконного кронштейна

Секция H (457 мм)

Секция K (457 мм)

Секция J (457 мм)

Секция I (246 мм)
