5

1

  Панель управления

2

  Место приема сигнала пульта ДУ

3

  Решетка выхода холодного воздуха

4

  Пульт ДУ

5

  Ручка для перемещения прибора

6

  Решетка подачи воздуха на испаритель

7

  Решетка выхода горячего воздуха

8

  Решетка подачи воздуха на конденсатор

9

  Отверстие для выхода конденсата

10

  Шнур электропитания с вилкой

   Все изображения в данной инструкции представлены исключительно в ознакомительных целях.

Реальный вид прибора и деталей может отличаться от указанных на изображении.

Перед использованием убедитесь, что все комплектующие извлечены из заводской упаковки.

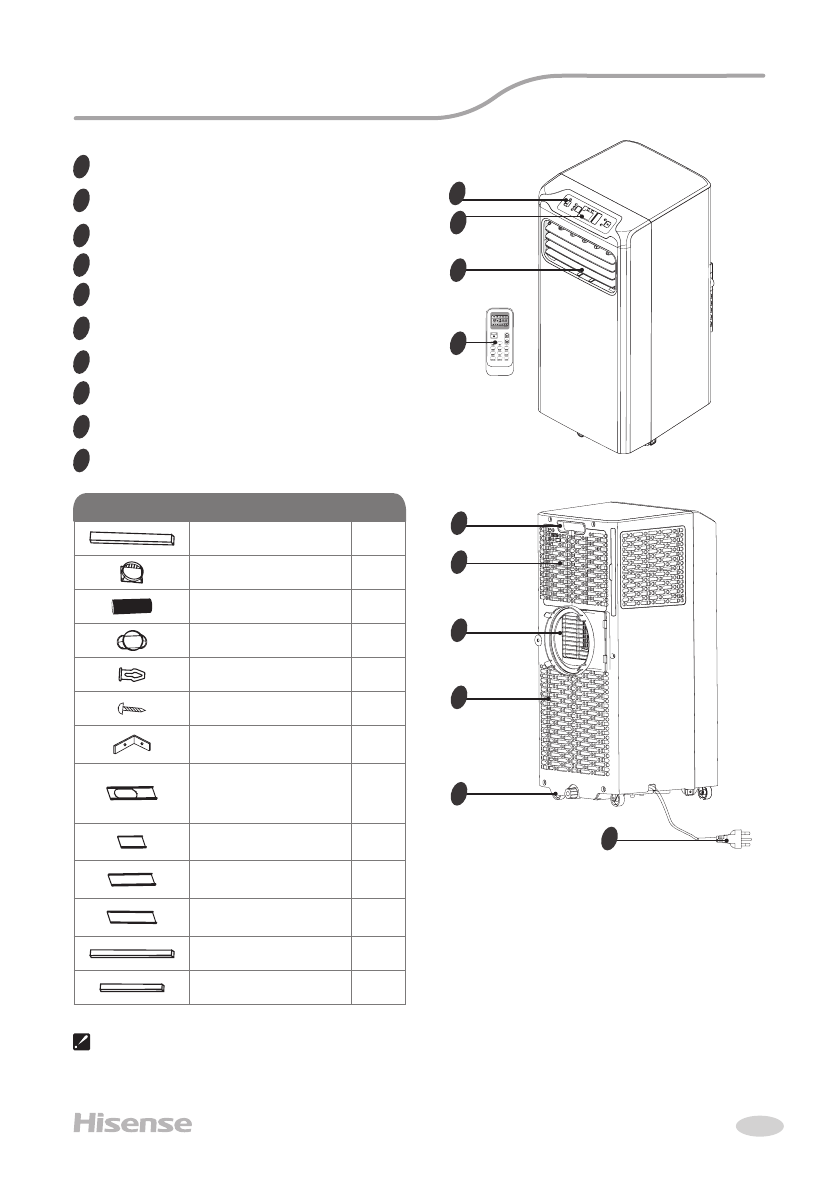

Рис. 1

Устройство прибора

1

2

3

4

5

6

7

8

9

10

Изображение Название

Кол-во

A. Пенопласт

1

B. Впускной патрубок

1

С. Гибкий воздуховод

1

D. Выбросной патрубок

1

E. Заклепки

4

F. Винты

4

G.  Угловое крепление для

оконного кронштейна

2

H.  Оконный кронштейн

с секцией для

выбросного патрубка

1

I.  Внутренняя секция

кронштейна (короткая)

1

J.  Внутренняя секция

кронштейна

1

K.  Наружная секция

кронштейна

1

L. Изоляция длинная

2

М. Изоляция короткая

2
