Установка оконного кронштейна - Hisense AP-07CR4GKWS00 - Инструкция по эксплуатации - Страница 10

8

Кронштейн был спроектирован для окон

стандартного размера с вертикальными или

горизонтальными ставнями, однако при

необходимости вы можете обрезать его до

желаемой длины (см. Рис. 9).

Составные части кронштейна (см. Рис. 10):
H –  Оконный кронштейн с отверстием для

шланга

I –  Внутренняя секция кронштейна

(короткая)

J, K – дополнительные секции
1.   Соедините панели H и I согласно

Рис. 11, отрегулируйте в

соответствии с шириной окна.

После этого убедитесь, что

между кронштейном и окном

нет зазоров. Если размер вашего

окна требует более 2 панелей,

после регулировки длины

закрепите дополнительные панели

заклепками E.

Закрепите выбросной патрубок на

кронштейне при помощи винтов

см. Рис. 12).

2.  Закрепите оконный кронштейн.

Установка

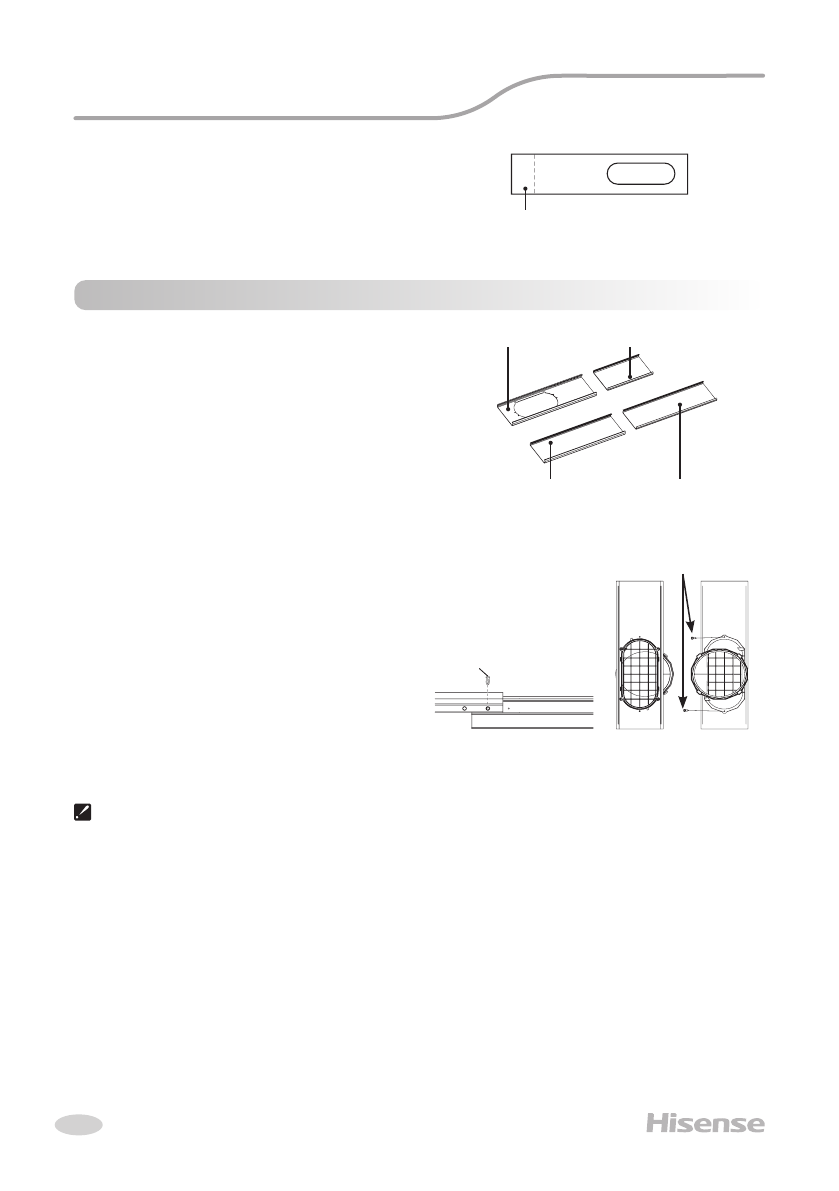

Рис. 9

Рис. 10

Рис. 12

Рис. 11

Отрезайте со стороны, противоположной отверстию.

Секция H (457 мм)

Секция K (457 мм)

Винты

Секция J (457 мм)

Секция I (246 мм)

Установка оконного кронштейна

   При необходимости возможно обрезать

кронштейн. Делать это необходимо со

стороны, противоположной отверстию,

согласно Рис. 9. Никогда не обрезайте

кронштейн со стороны отверстия.
