наружные блоки мультизональных систем
29

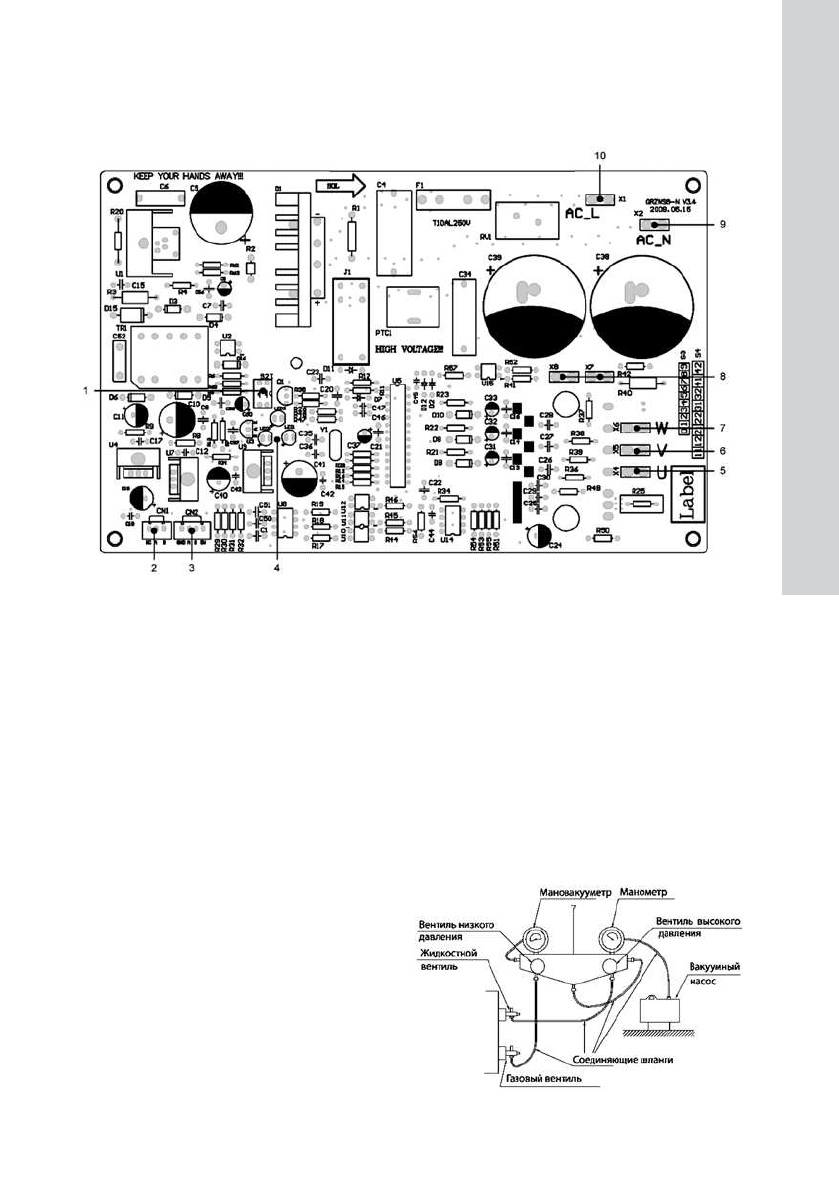

Расположение интерфейса платы привода
вентилятора инвертора постоянного тока
1 — код адреса платы вентилятора
2 — сопряжение связи (3-проводная)
3 — сопряжение связи (5 В)
4 — индикатор состояния
5 — сопряжение вентилятора, фаза U
6 — сопряжение вентилятора, фаза V
7 — сопряжение вентилятора, фаза W
8 — сопряжение защиты вентилятора от перегрева
9 — питание N платы вентилятора
10 — питание L платы вентилятора
заполнение СиСтеМы
хладаГентоМ и пРобный пУСк
заполнение системы хладагентом
1.
на заводе наружные блоки заполняются хлада-
гентом. дополнительная заправка может по-
требоваться при выполнении соединений труб
на месте.
2.
проверьте жидкостной и газовый клапаны на-
ружного блока. они должны быть полностью
закрыты.
3.
присоедините к жидкостному и газовому клапа-
нам наружного блока вакуумный насос для уда-
ления воздуха из фреонового контура.
