electrolux
универсальные фанкойлы
Требования по безопасности
Поставляемые агрегаты могут использоваться
только в системах кондиционирования. Не исполь-
зуйте агрегат в других целях!
Все работы с устройством (монтаж, соедине-
ния, ремонт, обслуживание) должны выполнять-
ся только квалифицированным персоналом. Все
электрические подключения должны выполнять-
ся только уполномоченными специалистами-элек-
триками. Предварительно должно быть отключено
электропитание.
Во время монтажа и обслуживания агрегата ис-
пользуйте специальную рабочую одежду и будьте
осторожны — углы агрегата и составляющих час-
тей могут быть острыми и ранящими.
Не устанавливайте и не используйте агрегат
на непрочных поверхностях. Устанавливайте аг-
регат надежно, обеспечивая безопасное исполь-
зование.
Не используйте агрегат во взрывоопасных и аг-
рессивных средах.
Подключение электричества должно выпол-
няться компетентным персоналом при соблюде-
нии Строительных норм и правил (СНиП) и Правил
устройства электроустановок (ПУЭ) и других норм.
Напряжение должно подаваться на агрегат че-
рез выключатель с промежутком между контакта-
ми не менее 3 мм. Выключатель и кабель питания
должны быть подобраны по электрическим дан-
ным агрегата. Выключатель напряжения должен
быть легкодоступен.
Убедитесь, что сливной шланг обеспечивает
эффективное удаление дренажа — неправильная
установка может повлечь за собой протечку во-
ды и порчу интерьера. Не помещайте огнеопасные
электроприборы, воспламеняющиеся аэрозоли
вблизи места выхода воздуха. Животных и расте-
ния нельзя помещать вблизи выхода воздуха —
это может причинить им вред.
Описание устройства
Универсальные фанкойлы серии SMART предна-
значены для кондиционирования жилых, торго-
вых и административных помещений. Широкий
выбор модификаций фанкойлов этой серии поз-
воляет использовать их в самых разных проект-
ных решениях.

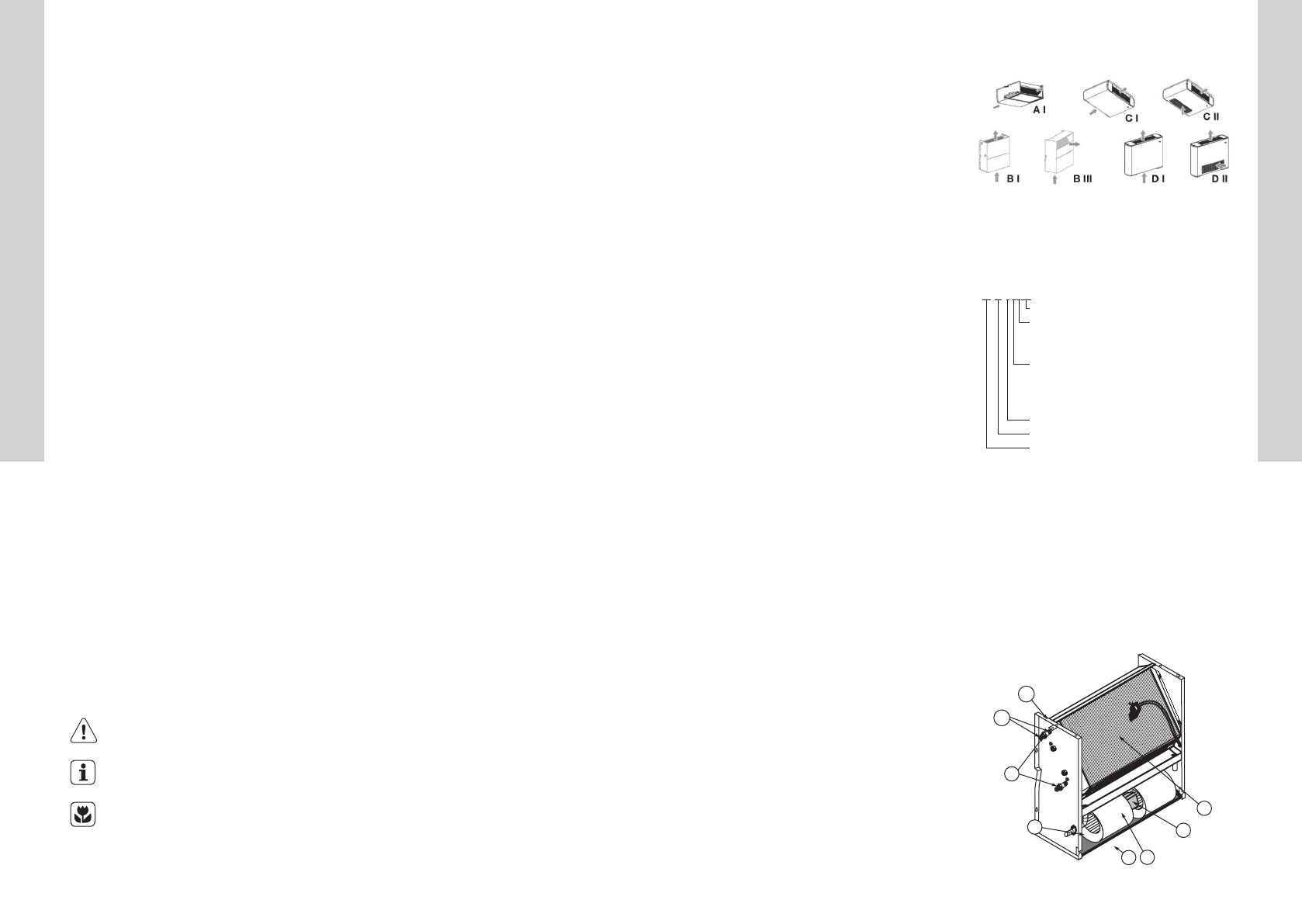

Доступны следующие модификации:
А — горизонтальная бескорпусная.
B — вертикальная бескорпусная.
C — горизонтальная корпусная.
D — вертикальная корпусная.
Досутпны три варианта входа и выхода воздуха:
I — вход воздуха сзади.
•
•
•
•
•
II — фронтальный вход воздуха, выход с торца.
III — фронтальный выход воздуха, вход с торца.
Расшифровка обозначения
EFS-0/ A I DX
подключение: DX — правое, SX — левое
вид исполнения: I — вход воздуха сзади, II —
фронтальный вход воздуха, III — фронтальный вы-
ход воздуха
версия: A — горизонтальная бескорпусная, B —
вертикальная бескорпусная, С — горизонтальная
корпусная, D — вертикальная корпусная (горизон-
тально-вертикальная)
вид системы: — двухтрубная, 4 — четырехтрубная
типоразмер
фанкойлы серии SMART
Особенности конструкции
Основные компоненты:
Вентилятор.
Теплообменник.
Электродвигатель.
Воздушный фильтр.
Патрубок для отвода конденсата.
Патрубки для водяного контура.
Воздухоотводчики.
Опорная конструкция.
•
•
1.
2.
3.
4.
5.
6.
7.
8.
В данном руководстве используются следующие символы:
Важная информация о правилах, необходимых для обеспечения вашей личной безопасности
и предотвращения выхода устройства из строя.
Общая информация и полезные советы.
Информация по охране окружающей среды.
В тексте данного руководства универсальный фанкойл может иметь такие технические названия, как
«агрегат», «устройство», «фанкойл», «оборудование».
Содержание
Требования по безопасности
Описание устройства
Особенности конструкции
Опции и аксессуары
5
Транспортировка и хранение
7
Установка
7
Электрическое подключение
10
Схемы электрических соединений
10
Проверка перед эксплуатацией
1
Технические данные
1
Размеры
14
Обслуживание
18
Чистка агрегата
18
Поиск и устранение неисправностей
19
Пульты управления ERC-1 и ERC-14
0
Утилизация
1
Гарантийные обязательства
Добро пожаловать в мир Electrolux
Вы выбрали первоклассный продукт от Electrolux,
который, мы надеемся, доставит Вам много ра-
дости в будущем. Electrolux стремится предложить
как можно более широкий ассортимент качест-
венной продукции, который сможет сделать Ва-
шу жизнь еще более удобной. Вы можете увидеть
несколько примеров на обложке этой инструкции.
Внимательно изучите данное руководство, чтобы
правильно использовать Ваш новый фанкойл и на-
слаждаться его преимуществами. Мы гарантируем,
что он сделает Вашу жизнь намного легче благо-
даря легкости в использовании. Удачи!
